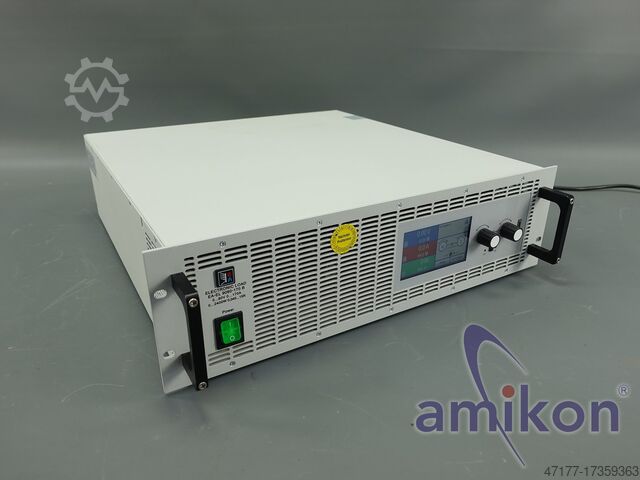

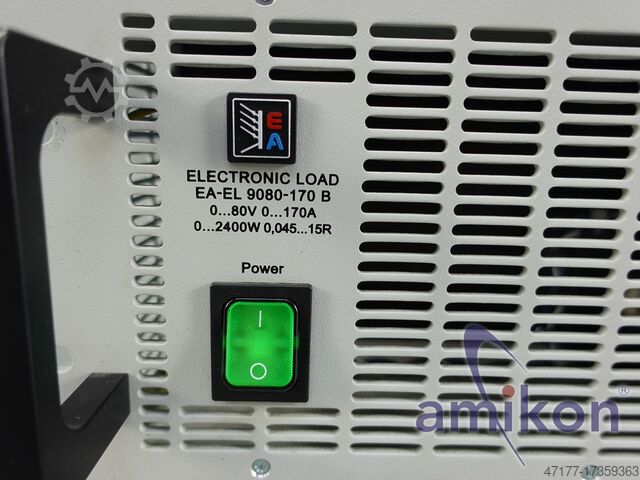

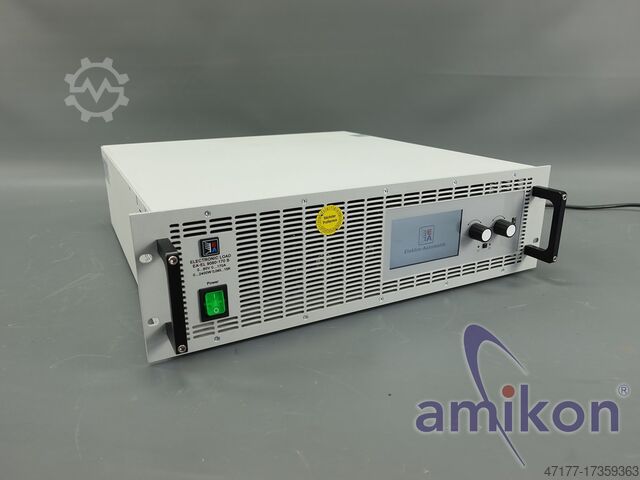

Лабораторный источник питания EA Elektro-Automatik EA-EL 9080-170 B

Описание

Электрический автомат EA
Тип: EA-EL 9080-170 B

Электронная нагрузка постоянного тока, USB / аналоговая / ведущий-ведомый, программируемая, 80В, 170А, 2,4кВт
Технические данные:
Напряжение сети 90...264 В AC
Тип сетевого подключения розетка
Частота сети 45...65 Гц
Сетевой предохранитель T 6.3
Потребляемая мощность Макс. 90 Вт
Ток утечки < 3,5 мА
Вход постоянного тока
Входное напряжение 80 В
Входная мощность 2400 Вт
Входной ток 170 A
Диапазон защиты от перенапряжения 0...1.03 * UNenn
Диапазон защиты от перегрузки по току 0...1.1 * INenn
Диапазон защиты от перегрузки по мощности 0...1.1 * PMax
Максимально допустимое входное напряжение 88 В
Минимальное входное напряжение для IMax Приблизительно 2,2 В
Температурный коэффициент заданных значений Δ / K тока / напряжения: 30 ppm
Регулировка напряжения
Диапазон настройки 0...81,6 В
Стабильность при ΔI < 0,05%
Точность (при 23 ± 5°C) ≤ 0,1% UNenn
Дисплей: Точность ≤ 0,1% UNenn
Компенсация дистанционного зондирования Макс. 5% UNenn
Регулировка тока
Диапазон настройки 0...173,4 A
Стабильность при ΔU < 0,1% UNenn
Точность (при 23 ± 5°C) ≤ 0,2% UNenn
Дисплей: Точность ≤0,1% INenn
Время нарастания 10...90% INenn < 23 мкс
Время спада 90...10% INenn < 46 мкс
Регулировка мощности
Диапазон настройки 0...2428 Вт
Точность (при 23 ± 5°C) < 0,5% PMax
Индикация: Точность ≤ 0,2% PMax
Контроль сопротивления
Диапазон настройки 0,04...15,3 Ω
Точность (при 23 ± 5°C) ≤1% от конечного значения сопротивления + 0,3% от INenn
Индикация: Точность Включена в точность контрольного значения
EL 9080-170 B:
Аналоговый интерфейс:
Входы уставки U, I, P, R
Выходы фактического значения U, I
Сигналы управления DC вкл/выкл, дистанционное управление вкл/выкл, режим R вкл/выкл
Сигнальные сигналы CV, OVP, OCP, OPP, OT, PF, DC вкл/выкл
Гальваническая развязка от устройства Макс. 400 В постоянного тока
Частота дискретизации входов уставок 500 Гц
Изоляция:
Вход (DC) на корпус Минус DC: постоянный макс. ±400 В
Постоянный плюс: постоянный макс. ±400 В + макс. входное напряжение
Вход (AC) - вход (DC) Макс. 2500 В, кратковременно
Климат:
Тип охлаждения Вентиляторы с регулировкой температуры
Температура окружающей среды 0...50 °C
Температура хранения -20...70 °C
Цифровые интерфейсы
Встроенный 1x USB-B для связи, 1x USB-A для функций, 1x шина "ведущий-ведомый".
Слот для цифровых модулей Дополнительно: CAN, CANopen, Profibus, Profinet, RS232, Ethernet, ModBus TCP, Ether-.
CAT
Гальваническая изоляция от устройства Макс. 400 В постоянного тока
Разъемы:
Задняя общая шина, вход постоянного тока, вход переменного тока, Sense, аналоговый интерфейс, USB-B, Master-
ведомая шина, слот для интерфейсного модуля
Передний USB-A
Размеры
Корпус (ШхГхД) 19" x 2 U x 464 мм
Всего (ШхГхД) 483 мм x 88 мм x 538 мм
Стандарты EN 61010-1:2007-11, EN 61000-6-2:2005, EN 61000-6-3:2006 Класс B
Вес ≈ 11 кг
Состояние: гебраухт / б/у
Комплект поставки: (см. рисунок)
(Изменения и ошибки в технических данных, спецификациях оговариваются!)
