Технология подачи / система подачи / чашеобразный питатель, вибрационный питатель для технологии зав DEPRAG 0622-P/0,75-1S

Описание

Технология подачи / Система подачи / Вибрационный питатель / Сортировочное устройство / Спиральный питатель
Вибрационный чашеобразный питатель, сортировочное устройство / шнековый питатель с вибропитателем для винторезной техники
Система подачи DEPRAG Тип: 0611-P/0,75-1S
Номер: 1183885 2011 - 2012

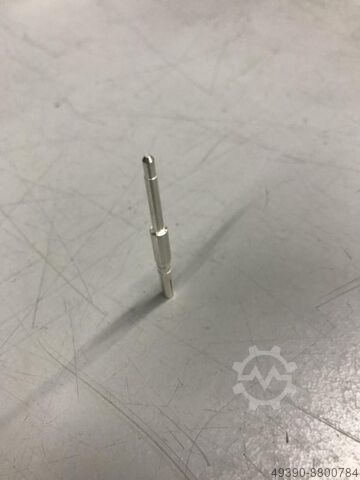

Система использовалась для подачи контактных штифтов электрических разъемов.
Размеры изделия: Ø 4 мм, длина 39 мм
Штифты предварительно укладываются в бункер для материала, лента подачи подает штифты в чашеобразный питатель по мере необходимости.
Из чашеобразного питателя продукт через линейный питатель подается на кантователь.
Переворачиватель поворачивает изделие в нужное положение и отдает его для дальнейшей обработки.
Устройство поставляется с прототипом системы, внешнее электрическое управление отсутствует и должно быть реализовано с помощью ПЛК.
Без переоборудования подходит, например, для автоматической и правильно позиционированной подачи резьбовых шпилек до M4 x 40.
Устройство состоит из следующих компонентов:
1 шт. ленточный бункер DEPRAG / подающий транспортер
Тип: B 10
Серийный номер: 1178201 Заказной номер: 415050A Год выпуска: 2011
Объем заполнения: 10 литров
Nwec R Ncjkpwuus Ifneh
Скорость ленты: 100 мм/мин.
Рабочее напряжение: 24 вольта (DC)
- Поверхность ленты с насечками
- Складной желоб из нержавеющей стали
Вес 11 кг

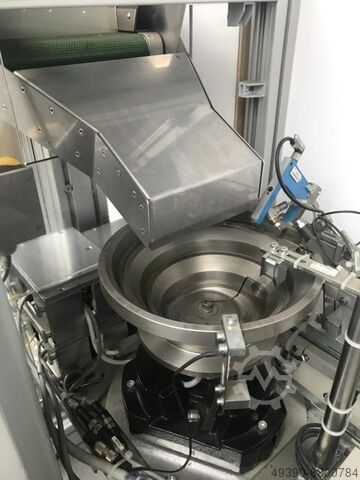

1 шт Вибрационный чашеобразный питатель KENDRION
Тип: OA C006.504101 / OA C006029 / KQF 465 B5
Диаметр верхней части чаши: 200 мм
Диаметр дна горшка: 100 мм
Высота внутреннего горшка: ок. 75 мм
Ширина сортировочной дорожки: прибл. 5-8 мм
Рабочее напряжение: 230 В, 50 Гц.

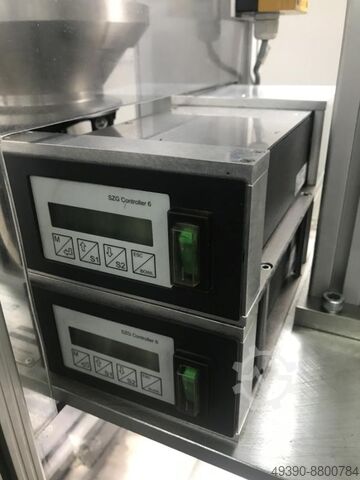

1 Вибрационный контроллер DEPRAG для чашевого питателя
Тип: SZG Controller 6
Серийный номер: 35-006-000393
1 шт. линейный питатель KENDRION
Тип: WS3B/36
Номер детали: WSB003,564025
Рабочее напряжение: 230 В, 50 Гц.
1 шт. контроллер вибратора DEPRAG для линейного питателя
Тип: SZG Controller 6
Номер детали: 35-007-000216

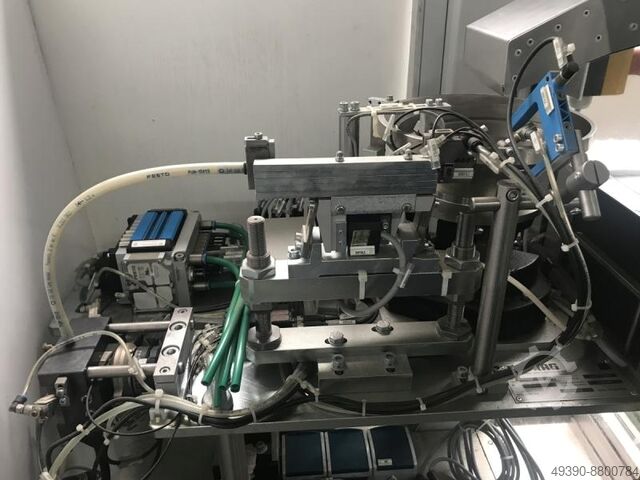

1 шт. кантователь FESTO с диапазоном поворота 180°
- 1 шт. блок клапанов FESTO CPV10-VI 18200
- Потребность в сжатом воздухе прибл. 6 бар
- 1 базовый модуль MURR типа MVP12
- Комплектный модуль установлен на стальной плите с 4 ножками
Необходимое пространство Д x Ш x В: 1150 x 520 x 860 мм
Вес: 100 кг
Очень хорошее состояние
