Система дозирования SBX Geroldinger System for dosing of SBX

Описание

Система дозирования бутилаксантогената натрия

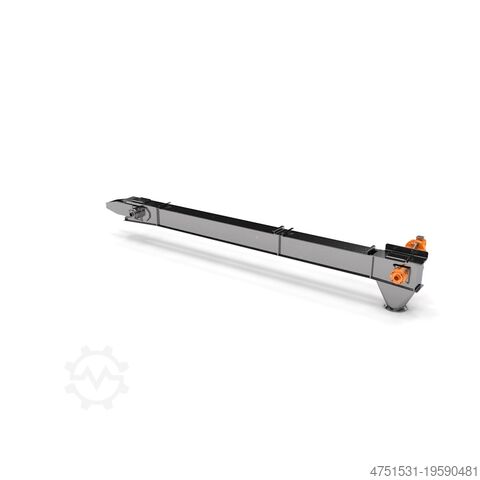

1. Скребковый (цепной) конвейер типа W250 x 38.000
Внутренняя ширина трубы: 250 мм
Длина трубы: 38 м
Входной патрубок: 1 шт., без давления насыпного материала

1. Зерновой элеватор (ковшовый элеватор) типа W360/190
Высота: примерно 23,5 м
Ширина ковша: 140 мм

1. Распределительный шнековый конвейер
S 250 x 5000 мм

Комплектация:
2 Шиберные задвижки
DN 250
Нержавеющая сталь
Пневматическое управление

1 Мультимодульная (многоугольная) силосная ячейка Multigon
Количество ячеек: 2
Расстояние между осями: 3,5 x 3,5 м
Высота над приемным бункером: 11,8 м
Полезный объем: каждая ~150 м3

2 Комплекта крышек ячеек
для вышеуказанных ячеек

Аксессуары для каждой крышки:
2 Фланца под предохранительный мембранный диск
1 Люк DN 600 на крыше, с защитной решеткой
1 Патрубок для засыпки
1 Гильза для максимум индикации уровня
1 Гильза для максимум индикации уровня
1 Патрубок для непрерывного индикатора уровня
1 Клапан предохранительный +45/-5 мбар, ±10%, из AlMg3

2 Бункера
Для установки под многоугольную силосную ячейку
Вход: 3,5 x 3,5 м (размер между осями ячейки)
Выход: 2,08 x 2,08 м
Угол: 75 °

Аксессуары для обеих ячеек:
1 Фланец под фильтр
1 Трубопровод для выравнивания давления
1 Кабельный канал, вертикальный, крепится на силос
1 Вертикальная лестница с ограждением и площадкой для отдыха, AlMg3
1 Ограждение по периметру крыши высотой 1200 мм
1 Комплект профилей для крепления облицовки

1 Комплект аксессуаров для Multigon, позиция 40

Состоит из:

2 Фильтра
Тип: рукавные фильтры
Площадь фильтрации: 3 м²
Материал соприкасающийся с продуктом: нержавеющая сталь 1.4301
Очистка: пневматическая
Включая электронную систему управления очисткой
Комплектующие — согласно стандарту производителя
Без вентилятора фильтра

2 Минимальных указателя уровня (принцип вращающейся лопасти)

2 Максимальных указателя уровня (принцип вращающейся лопасти)

2 Непрерывных датчика уровня (радарный сенсор)

4 Мембранных диска для сброса избыточного давления (взрывозащита пыли)
Без индикации срабатывания мембраны
Включая защитный кожух

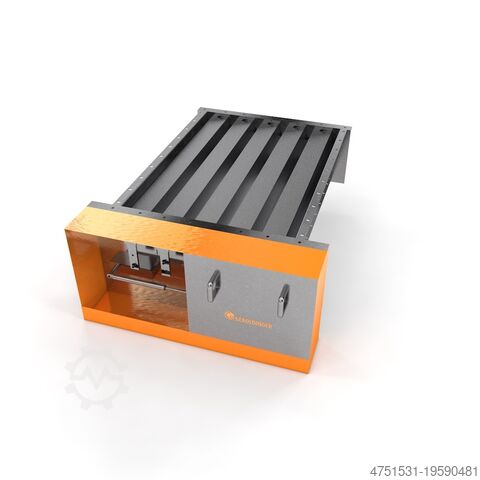

2 Осцилломата S4S4QH

Маятниковые балки: 4
Зона разгрузки: 1,67 x 1,67 м

В составе:
1 Разгрузочная машина со станиной, балками, приводными компонентами

1 Гидроцилиндр с системой измерения положения
1 Гидросистема с маслобаком, указателем уровня масла, электродвигателем, насосом, клапаном, манометром, шлангами, картером масла

2 Бункера
Для установки под осцилломат
Вход: 1,52 x 1,52 м
Выход: Ø 0,45 м
Угол: 65 °

Комплектация:
1 Максимальный указатель уровня (принцип вращающейся лопасти)

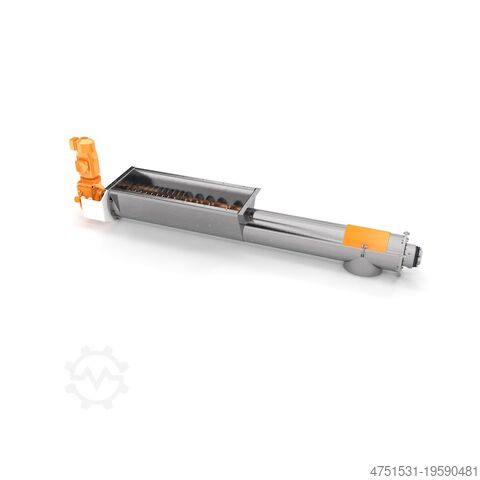

Шнековый конвейер
S 400 x 5000 мм

Компактная система управления для 2 осцилломатов
в соответствии с EN 60204-1 / EN 61439-1, для 2 осцилломатов

На условиях DAP
