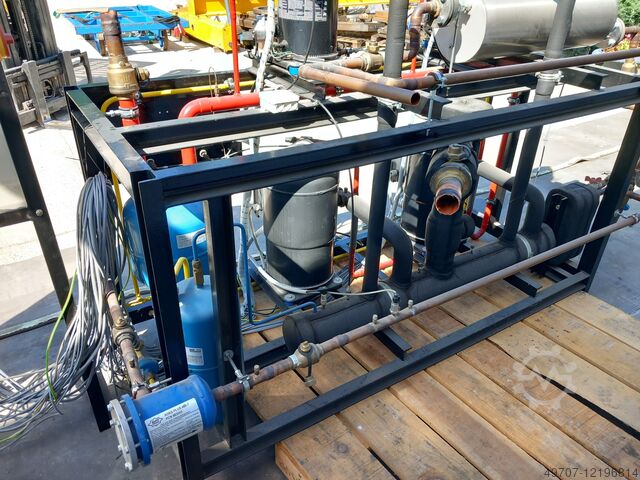

4-контурный регулируемый холодильный компрессор COPELAND

Описание

Четырехконтурный промышленный холодильный компрессор с регулируемой производительностью и конденсаторным зарядным устройством.
Детали и конструкция агрегата:

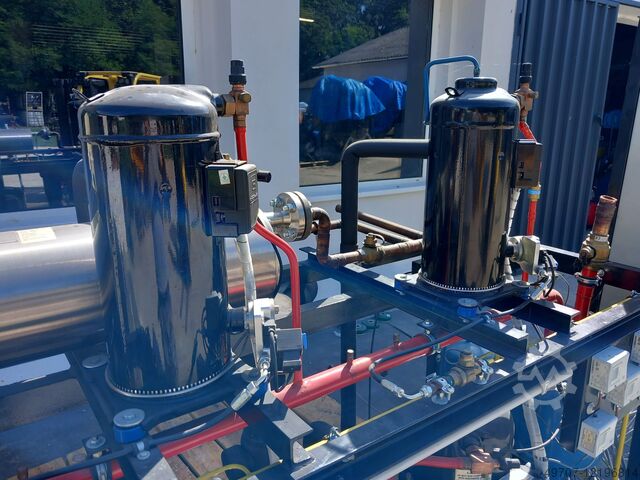

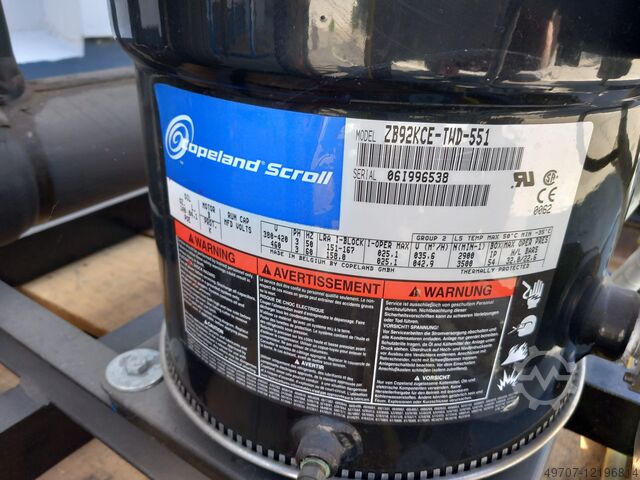

2x высокотемпературный компрессор Copeland ZB92KCE-TDW-551
Водоизмещение (м³/ч): 35,6
Мощность для условий -5*C / +40*C (кВт): 27,60
Мощность для условий -25*C / +40*C (кВт): 12,88
Хладагент: фреон R407C
400 В/3/50 Гц
Масло: 4,1 л
-----
Nsc R Nc Ifsnyh Trjnjlc

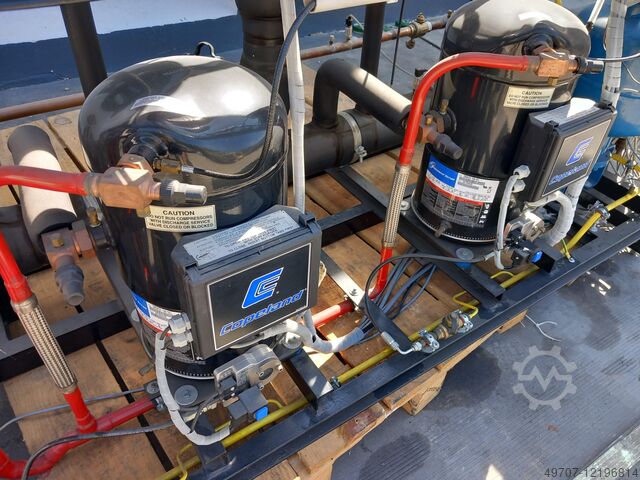

1х компрессор Copeland ZB45KCE-TFD-551
Хладагент: R134a R507A R407F R407A R407C R22 R404A
Диапазон мощности (Вт): 10-15 кВт
Положение: MBP
Применение: Охлаждение
Тип: Герметичный
Модельный ряд: ZB
Диапазон мощности (л.с.): 4-6
Напряжение: 400 В
Информация: Предварительно залитое масло
Масса при транспортировке: 45,00 кг
Габариты (длина и время; ширина и время; высота): 24,20 &time; 24,20 × 43,80 см
Номер таможенного тарифа: 84143081
Производитель: Copeland Emerson
Название модели: ZB45KCE-TFD551
Водоизмещение (см³): 98,5
Мощность (Вт): 10100
Номинальная мощность (л.с.): 6
Макс. Пусковой ток (A): 74
Макс. лиз. ток (A): 13,1
дБА на расстоянии 1 м: 61
Примечание: Рекомендуемый нагреватель масляного поддона 70 Вт / 185 мм,
Объем подачи (м3): 17,1
Оснащение: клапан Rotalock
Объем масла (л): 1,9
Тип компрессора: Scroll
Магистрали (дюйм): 1,1/4
Манометр (толщина): 1
-----
1х Компрессор Copeland ZBD45KCE-TFD-250
Напряжение 380-420 В при 50 Гц, 460 В при 60 Гц
Частота 50, 60 Гц
Фаза 3
Производительность указана при условиях испарения -10 °C. Температура; конвективная температура 45 °C; рециркуляция всасываемого газа 20 °C; переохлаждение 0 К для R-448A при частоте 50 Гц
Холодопроизводительность 9,70 кВт
Потребляемая мощность 4,14 кВт
COP2.35
Расход воды 17,1 м³/ч
Габаритные размеры / масса нетто 246 x 241 x 481 мм (Ш x Г x В) / 39,9 кг
PED категория 1
Низкое/высокое давление PS21/32 бар(ж)
Максимальный рабочий ток 26,2 А
Звуковая мощность 74 дБА
Тип масла POE
Корпус IP 21 (IEC 34)
-----

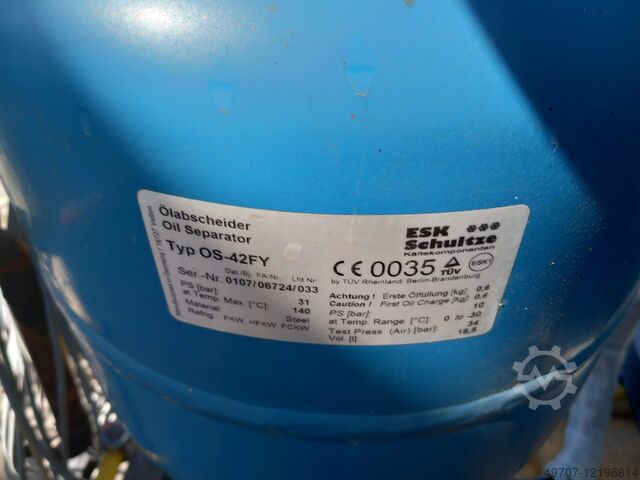

1x Маслоотделитель ESK OS-42FY
Соединение для возврата масла: 5/8" UNF - 10 мм
Максимально допустимое рабочее давление [бар]: 31/10
Допустимая рабочая температура [°C]: +140 до ±0 / ±0 до -30
-----
1x масляный бак ESK OSA-11.5
Максимально допустимое рабочее давление [бар]: 31/10
Допустимая рабочая температура [°C]: +100...-10 / -10...-40
-----
1х Масляный фильтр ALCO ADKS-PLUS 489-T
Присоединительный размер: 54 мм, C
Диапазон температур в °C: от -45 до +65
-----

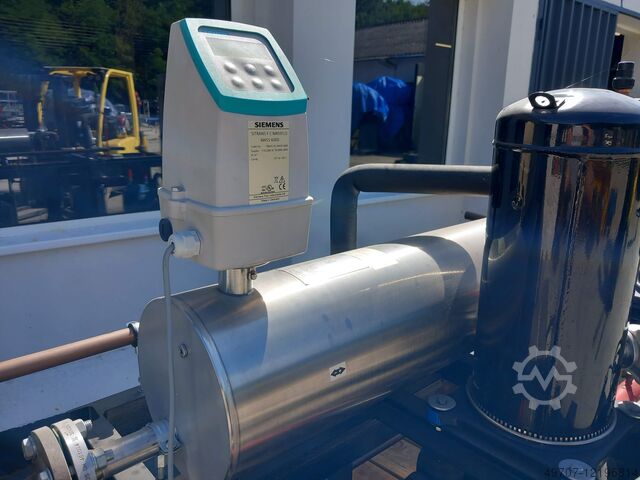

1х Контроллер расходомера SIEMENS SITRANS MASS 6000
Расходомер может измерять расход как жидкости, так и газа.
Специальный чип массового расхода с новейшей технологией ASIC
Быстрый отклик на подачу и скачок расхода с истинной частотой обновления 30 Гц
-----
1x Массовый расходомер SIEMENS MASSFLO MASS 2100
Диапазон измерений: 0-5600 кг/ч (0-12345 фунтов/ч)
Номинальный размер: DI 3 - DI 15 (1/8" - 5/8")
Точность ≤ 0,1 % от скорости
Номинальное давление Макс.: 410 бар (макс. 5946 фунтов на кв. дюйм)
Температура среды: -50 ... 180 °C (-58 ... 356 °F)
Корпус: IP65 (NEMA 4)
-----

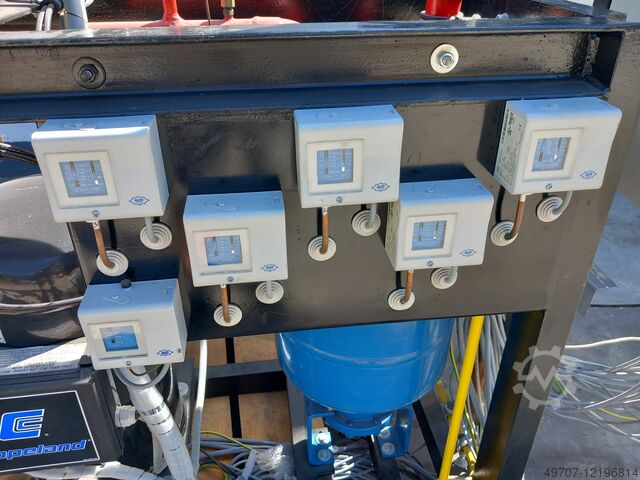

6x Alco PS1-A3U Электрический регулятор давления
ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ СКОРОСТЬЮ ВРАЩЕНИЯ ВЕНТИЛЯТОРА
FSF: регулятор FS + разъем полосового фильтра EMF-004;
FSO: контроллер FS + разъем EMO-004 с варистором;
A: наружная резьба 7/16"-20 UNF
K: Капилляр / Nano
L: Капилляр / сварочный интерфейс
S: внутренняя резьба 7/16"-20 UNF
U: сварная труба 6 мм
X: сварная труба 1/4"
-----
