Стенд для испытания генератора с ременным стартером 48 В Kübrich Komponentenprüfstand

Описание

Kübrich
Испытательные системы Kübrich 48 В ременной стартер-генератор - стенд для испытания компонентов
Детали испытательного стенда: (см. рис. 13)
Рама с

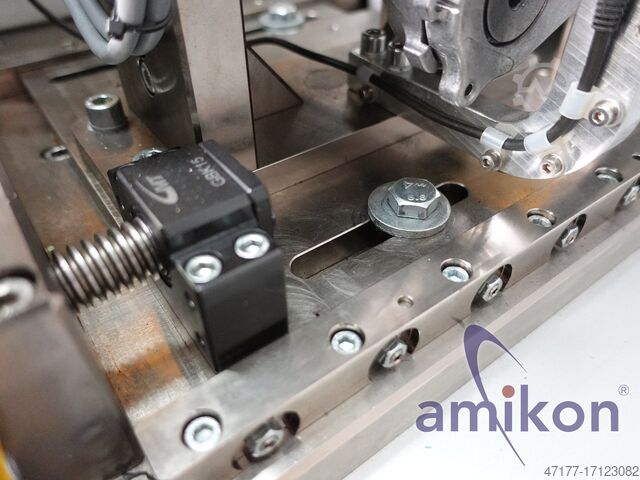

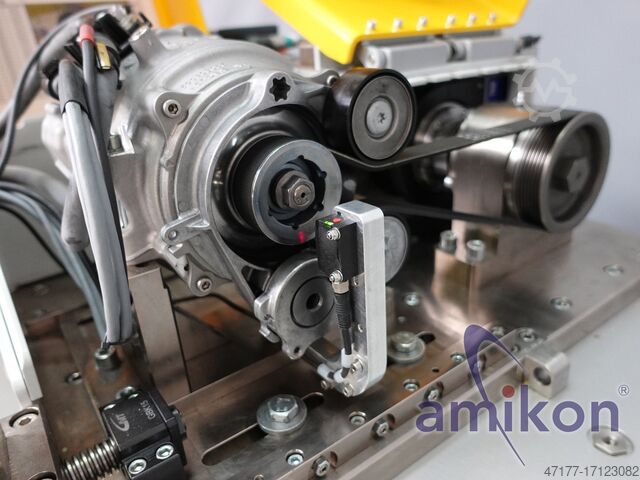

(1) Крепежное устройство для ременного стартер-генератора

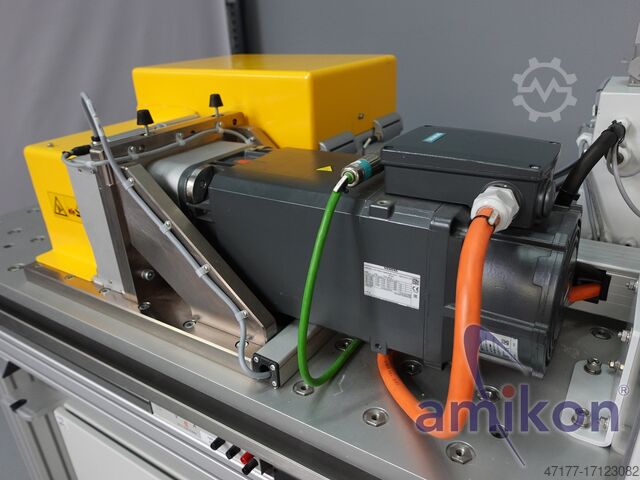

(2) Нагрузочная машина

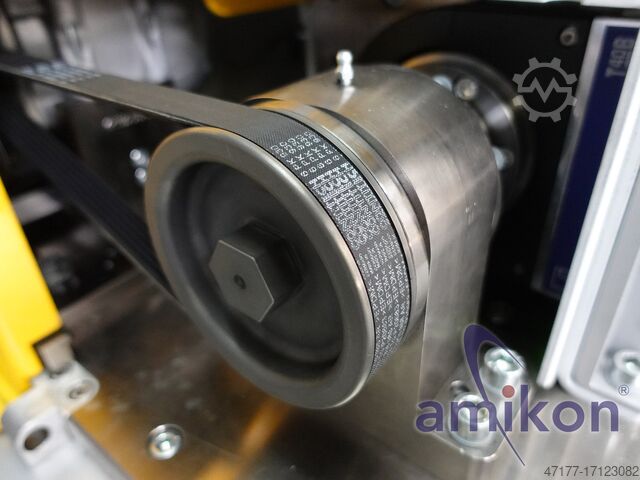

(3) Ремень
(4) MP1: распределительный шкаф
(5) MP3: Шкаф управления для системы управления, передаточной панели с главным выключателем, входов/выходов
(6) MP2: Распределительный шкаф с Simotion
(7) MP4: Распределительный шкаф с DC-DC преобразователем
(8) H3: Блок измерительной техники
(9) H4: Передаточная коробка
Предназначение:
Стенд используется для проведения испытаний генераторов с ременным стартером в процессе разработки.
Технические данные:
Данные электрического подключения
Питание: 400 В / 32 A
Имитация аккумулятора: 0 - 60 В
Сила тока: 0 - 250 A (непрерывный)
Сила тока: 330 A (кратковременно, менее 1 с)
Напряжение управления 24 В
Механические характеристики в соответствии с техническим паспортом нагрузочной машины
Необходимо соблюдать передаточное отношение 1:2 к валу испытуемого объекта.
Скорости:
Нагрузочная машина:
Установочный режим: 0 - 50 об/мин
Автоматический режим: 0 - 10 000 об/мин
Двигатель испытуемого образца:
Режим настройки: 0 - 100 1/мин
Автоматический режим: 0 - 20 000 1/мин
Размеры и вес
Ширина: 850 мм Высота: 1386 мм Длина: 1687 мм
Вес: около 1,2 тонны
Nljc Rsumv Emo Nc Ifnsc
Состояние: б/у
Объем поставки: (см. рисунок)
(Изменения и ошибки в технических данных, спецификациях оговариваются!)
Мы будем рады ответить на любые ваши вопросы по телефону.
