Zwick Roell HIT5P Plus маятниковый ударный прибор Zwick Roell Pendelschlagwerk HIT5P Plus inkl. TestXpert III

Описание

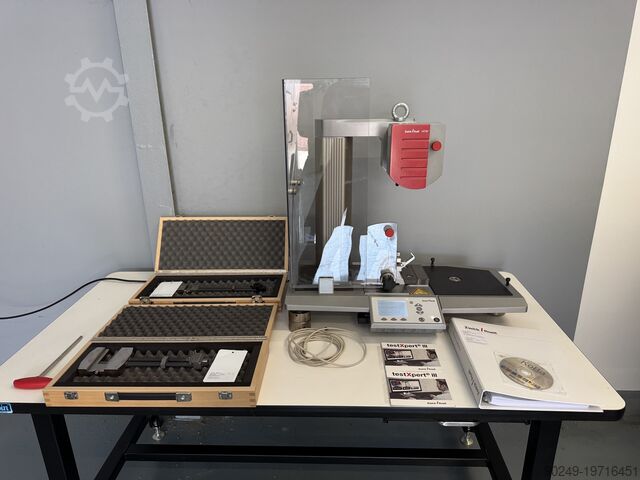

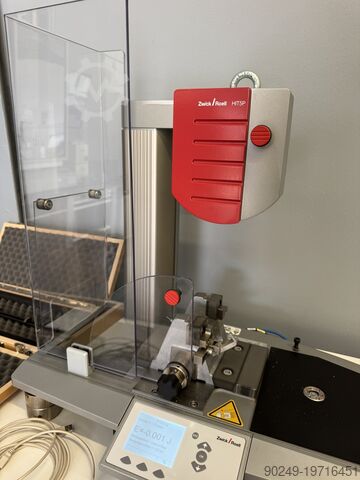

Zwick Roell маятниковый копер HIT5P Plus, включая программное обеспечение TestXpert III и 2 маятниковых бойка Charpy

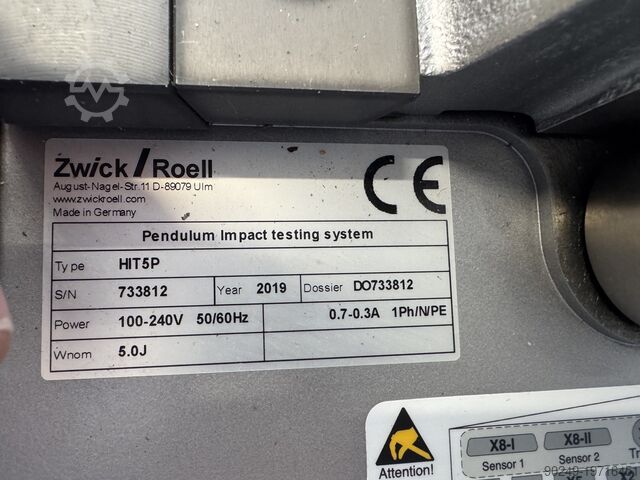

Год выпуска: 2019
Номер досье: DO733812
Защитное устройство слева стационарное
• 010924

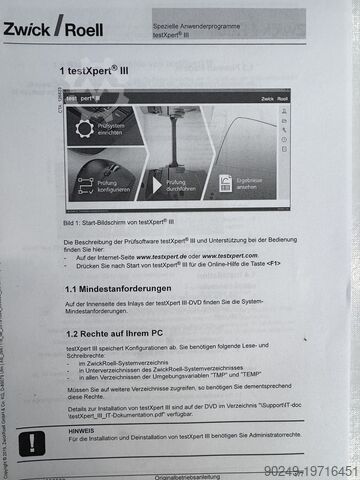

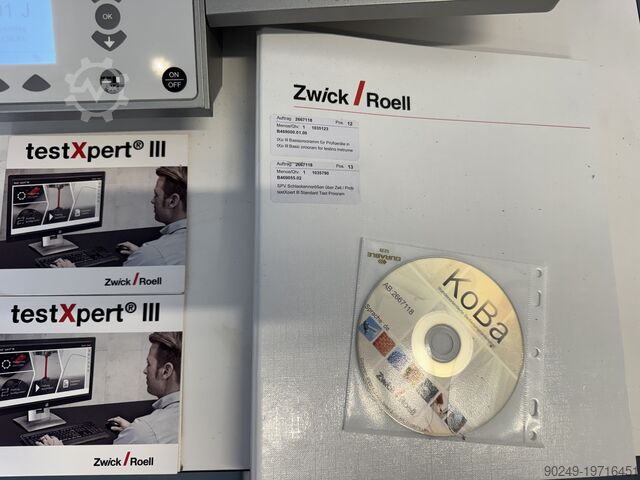

Программное обеспечение TestXpert III
Базовая программа TestXpert III 1035123
Стандартная программа тестирования TestXpert III 1035790

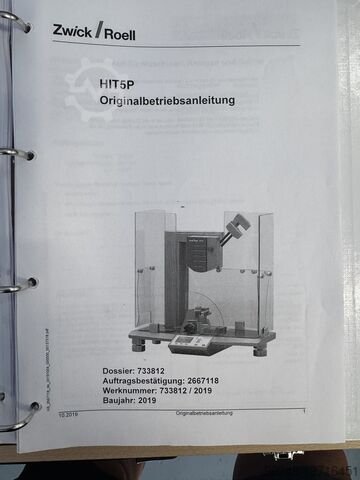

Руководство пользователя

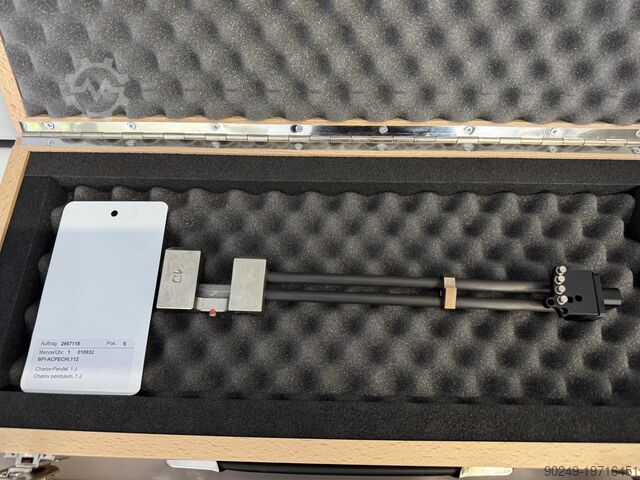

Маятниковый боёк Charpy 1J BPI-ACPECHI.112

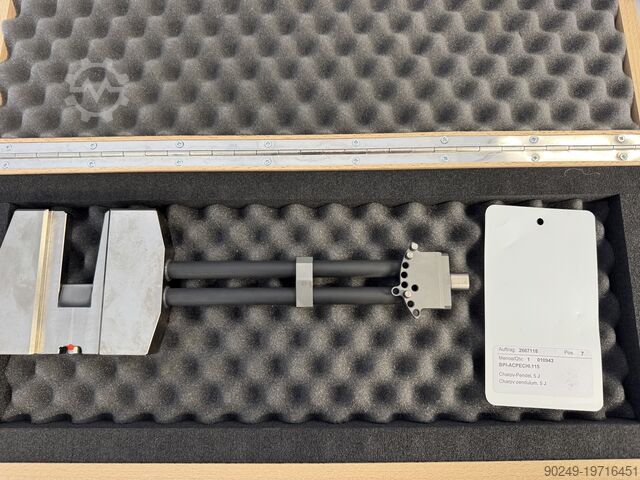

Маятниковый боёк Charpy 5J BPI-ACPECHI.115

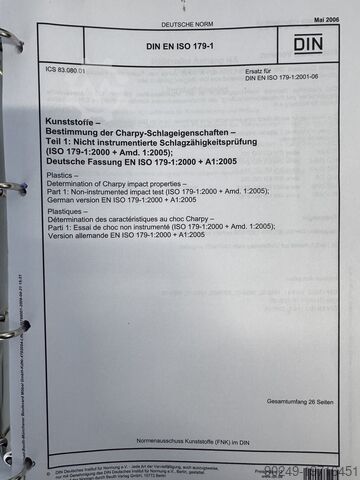

Определение по Charpy ISO 179-1:2000 + Арнд. 1:2005, немецкая версия EN ISO 179-1:2000 + A1_2005

Габариты: 680 x 658 x 404 мм (без защитного кожуха)
Максимальная рабочая энергия: 5 Дж
Размеры (Ш x В x Г): 680 x 658 x 404 мм (без защитного кожуха)
Масса (без встроенных частей): ок. 75 кг
Электропитание: 100 – 240 В, 50/60 Гц, 70 Вт

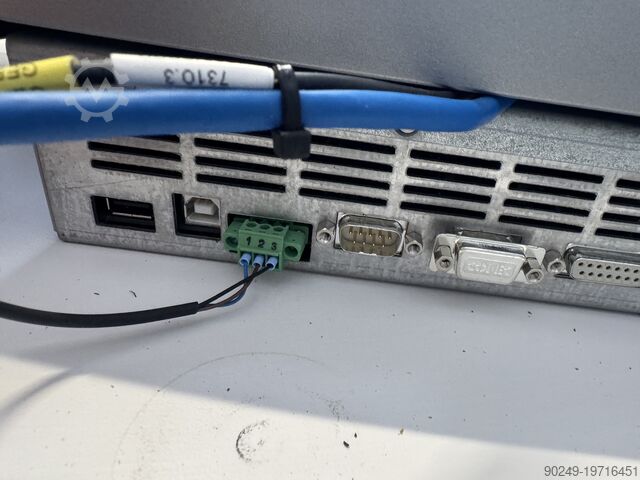

Интерфейсы: RS232, USB
Разрешение по импульсу: 0,018°
Результаты испытаний, числовые:
Ударная работа [%]
Ударная работа [Дж; фут·фунт]
Ударная вязкость [кДж/м²]
Функции контроля:

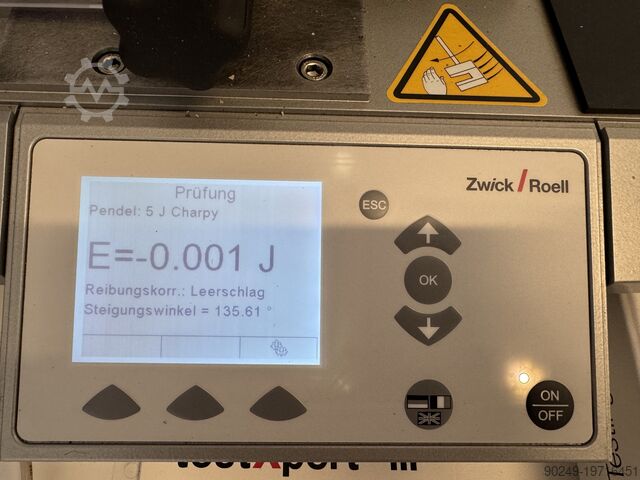

Положение маятника по вертикали, продолжительность колебания
Корректирующая функция: фрикционная коррекция
Испытание на ударное растяжение:
Кинетическая энергия, учитывающая трение от воздуха и опор

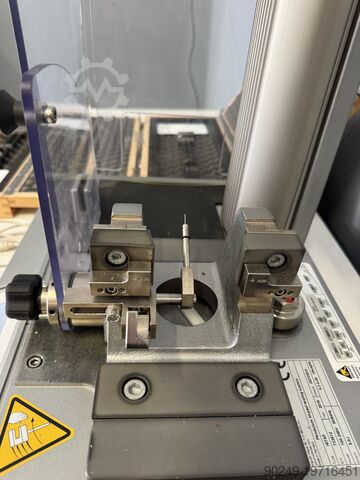

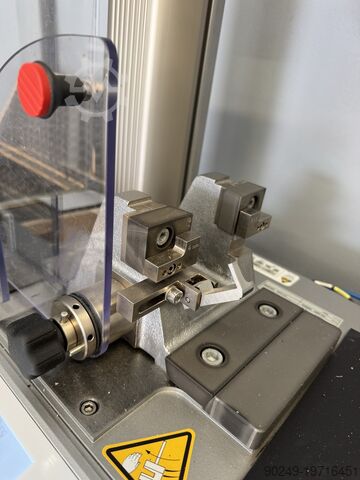

3.1 Испытания по методу Charpy
Блоки Charpy состоят из массивного литого основания. Элементы, специфичные для испытаний (опоры и противоопоры), подбираются в соответствии со спектром образцов.
Противоопоры, оказывающие значительное влияние на результаты испытаний за счёт шероховатости и радиуса, полностью изготовлены на прецизионных станках с ЧПУ и на 100 % проконтролированы по размерам. Сплошные противоопоры, чья точность исполнения трудно гарантировать, ZwickRoell не поставляет. При установке противоопор их пространственное положение относительно ножа маятника обеспечивается с помощью опционального калибратора.
Hfec Edjw H Ande Ddcjl
Противоопоры подвержены большему износу, чем опоры. Двухкомпонентные противоопоры могут заменяться независимо от других аксессуаров и являются экономичным вариантом.
Для настройки точки удара по ширине образца в направлении удара используются быстро сменяемые адаптерные пластины. Регулировка по толщине образца (вертикальное направление) осуществляется соответствующими по размеру опорами, точно устанавливаемыми с помощью установочных штифтов.
Для блока удара опционально доступны поворотная защитная пластина и выравнивающие устройства, которые позиционируют образец по надрезу или по торцу в центр удара.
Преимущества:
• Быстрая смена блока ударника
• Прецизионное изготовление и документированный 100%-контроль размеров противоопор
