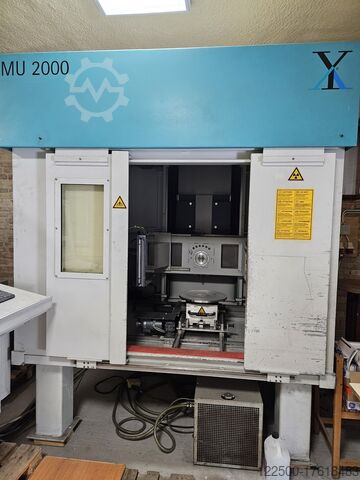

Промышленная рентгеновская система Yxlon GmbH MU 2000

Описание

Промышленное рентгеновское досмотровое оборудование типа Yxlon MU 2000 с выходной мощностью 160 Кв:
Система была полностью отремонтирована в 2020 году. Также были заменены плоская панель и все электромоторы управления осями!!!
Витражное смотровое окно с предохранителем можно открыть двумя руками, а заготовки

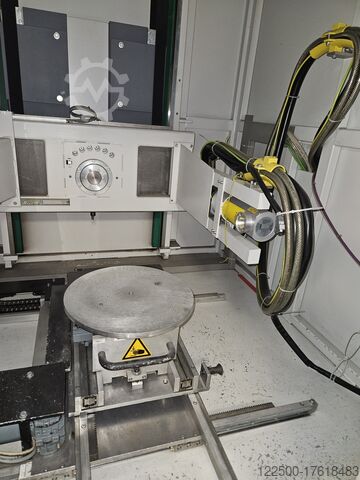

можно вставлять без остановки излучения! Заготовки можно перемещать с помощью пятиосевого
манипулятора. Перемещение можно запрограммировать, что ускоряет работу и делает оценку
более точной. Однако для проверки можно перемещать заготовки и вручную!
Размер и вес заготовок:
- Диаметр: 400 мм Длина: 900 мм Вес: 60 кг
- Размеры шкафа: 2200 x 2700 x 1800 мм
- Вес: 4000 кг
- Компьютерное управление
Станок автоматически перемещает инспекционный стол, угол наклона и высоту С-образного рычага
в соответствии с программой, составленной на основе параметров проверяемых мест, что позволяет значительно увеличить
Количество проверяемых деталей может быть значительно увеличено в случае серийных испытаний. Несколько компонентов
могут быть загружены в кабину одновременно, и машина исследует их по очереди в соответствии с
в соответствии с заданной программой.
Рентгеновский аппарат MG 165
Металлокерамическая рентгеновская трубка Y.TU-160 D 06, для выявления мелких дефектов в стальных или алюминиевых отливках, деталях
- Размер фокуса: 1,0/0,4 мм
- Испытательное напряжение: 8-160 кВ, мощность 1,00/0,64 кВт
- Замкнутая система водяного охлаждения WL3002
- Толщина просвечиваемого материала: сталь 35 мм, / алюминий 45 мм

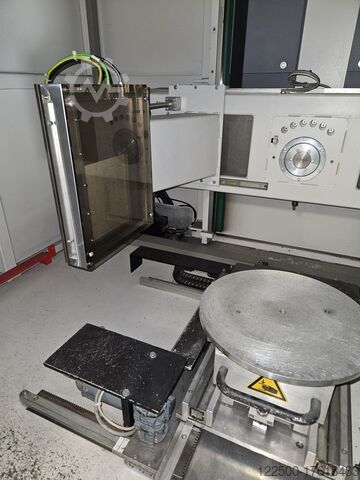

Плоская панель XRD
- 200 x 200 мм активная область
- Разрешение 512 x 512/400 мкм/30 кадров в секунду или 1024×1024 пикселей/200 мкм/15 кадров в секунду
- Специальный захват кадров
- Y.T24.CD01, 24″, 1920×1200 пикселей, цветной TFT монитор
- Нагрузочная способность: 160 кВ

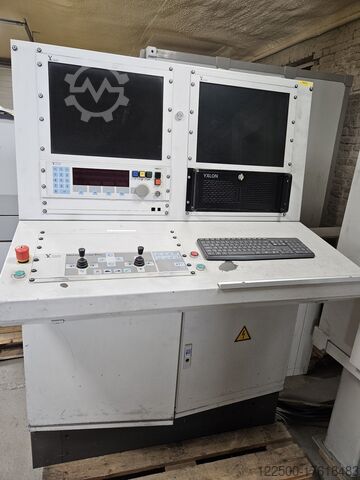

Панель управления
- Панель управления MGC 41
- Управление манипулятором (джойстик)
- Управление дверью, кнопки /двухручные/
- Управление обработкой изображений
- программное обеспечение для цифровой обработки изображений
- Архивация изображений
- Создание подписей к изображениям
- Сравнение изображения с эталонным изображением
- функция масштабирования
Noc R Nc Ifsu Hzvxenslc
- управление затемнением
- Быстрая видеокарта + фрейм-граббер + оценочный ПК
- Функции измерения и калибровки
- Операционная система Windows
- Формат данных DICONDE
