Климатическая испытательная камера большого объема с влагой Vötsch VCZ 04032

Описание

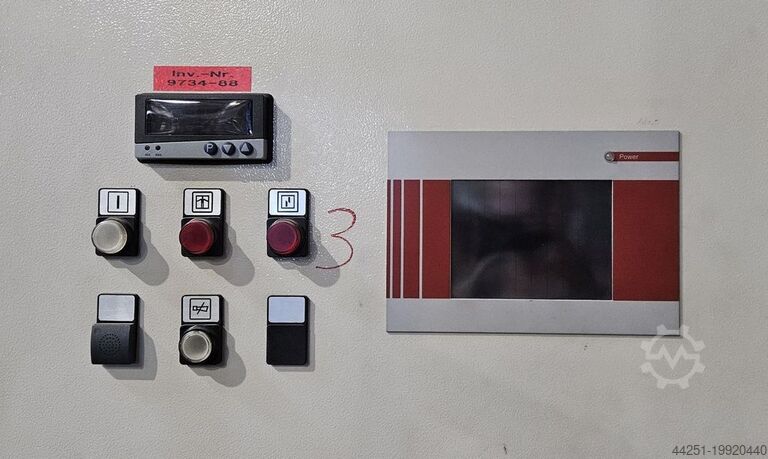

Крупногабаритная климатическая испытательная установка с системой управления S!MCON

Конструкция
Установка состоит из следующих основных компонентов:
- Проходная, изолированная испытательная камера
- Отсек для обработки воздуха
Hoc Ed Ddow U Sv Ejcjfl
- Машинный блок
- Климатическая система

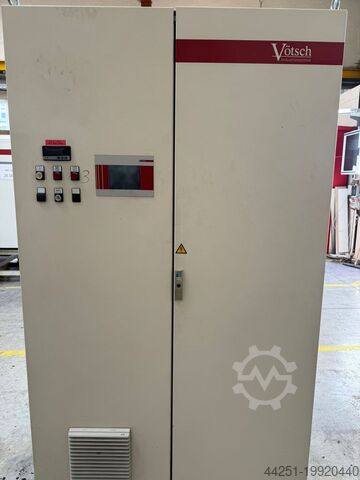

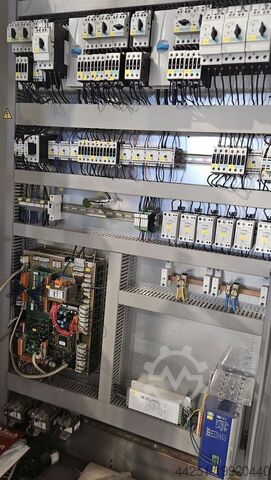

- Электрошкаф

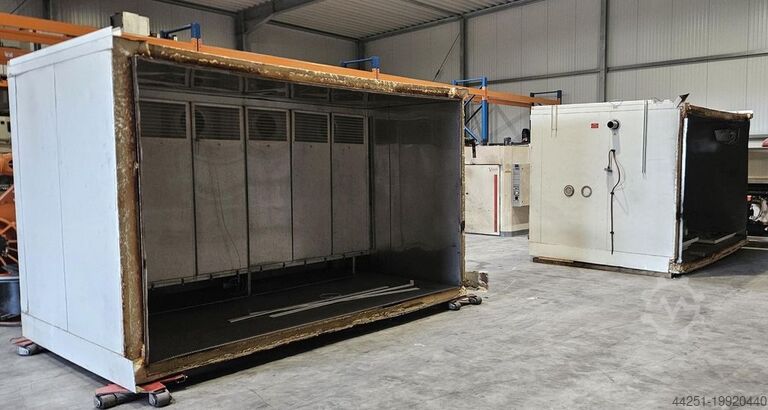

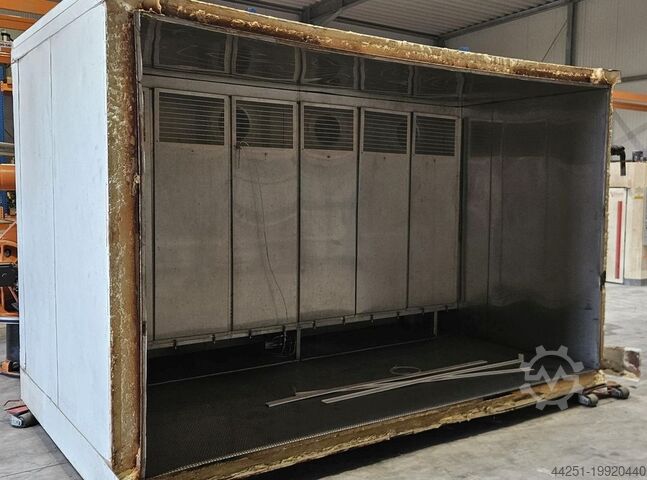

Испытательная камера
Внутренние элементы испытательной камеры выполнены из коррозионностойких материалов.
Камера освещается, допускает присутствие персонала внутри и оснащена сливом для конденсата и чистки.

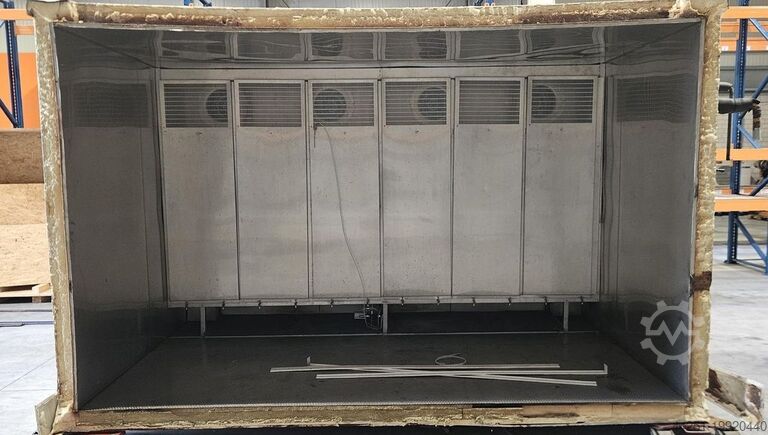

Отсек для обработки воздуха
Отсек для обработки воздуха расположен за воздуховодной стенкой внутри изолированного помещения.

Он содержит следующие компоненты, необходимые для поддержания температуры, и доступен через легко снимаемые панели:
- Вентиляторы испытательной камеры
- Теплообменники
- Электрические нагревательные элементы
- Устройства для подачи и отвода воздуха
- Датчики температуры

В этом отсеке воздух охлаждается, нагревается, увлажняется или осушается, а также циркулирует с помощью вентиляторов.
Воздух засасывается под потолком и выдувается обратно в зоне пола.

Датчики
Датчики температуры и влажности расположены за воздуховодной стенкой в отсеке для обработки воздуха.

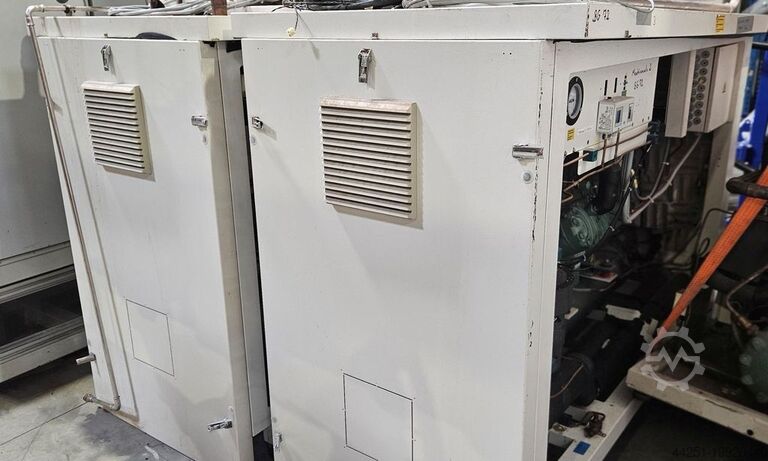

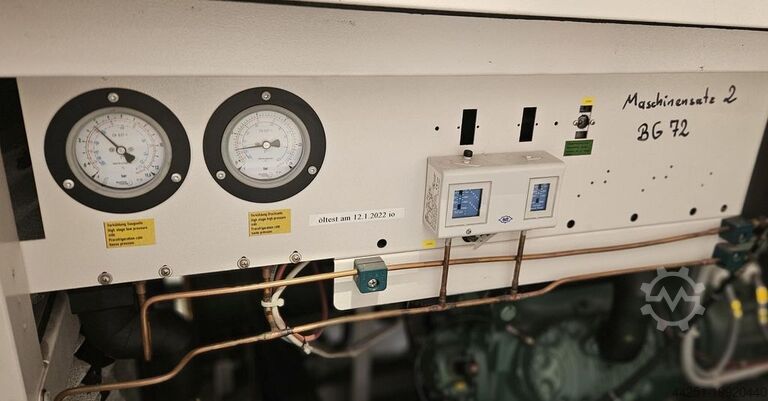

Машинный блок
Машинный блок, состоящий из холодильных агрегатов, обеспечивает необходимую энергию для отсека обработки воздуха.

Климатическая система
Климатическая система включает:
- Паровой увлажнитель
- Испаритель осушения

Технические данные:

Объем испытательной камеры: около 32 м³

Диапазон температур (прямой): -40 до +100°C
Временное колебание температуры в центре рабочей зоны: +/- 0,5 до +/- 1 К

Скорость изменения температуры
Нагрев: от -35°C до +50°C со скоростью 3 К/мин
Охлаждение: от +85°C до +85°C со скоростью 2 К/мин
от +80°C до -40°C со скоростью 1 К/мин

Данные для климатических испытаний
Диапазон температур: 10 до 95°C
Диапазон влажности: 10 до 95% относительной влажности
Диапазон точки росы: 5 до 93°C
Колебание температуры: +/- 5К
Колебание влажности: +/- 3 до +/- 5% относительной влажности

Данные по охлаждающей воде
Подключения
Подача: 2 x R 1 1/2 2"
Обратка: 2 x R 1 1/2 2"

Потребление при полной нагрузке: макс. 16 м³/ч

Максимальная нагрузка на пол испытательной камеры: 10000 Н/м²

Номинальное напряжение: 3/N / PE AC 400 В 50 Гц
Номинальная мощность: 97 кВт
Номинальный ток: 148 А

Габариты:
Испытательная камера: ширина 3,60 м, высота 2,20 м, глубина 5 м

Климатическая камера для транспортировки разделена на отдельные секции для установки на требуемом месте (ок. 2,50 м).
