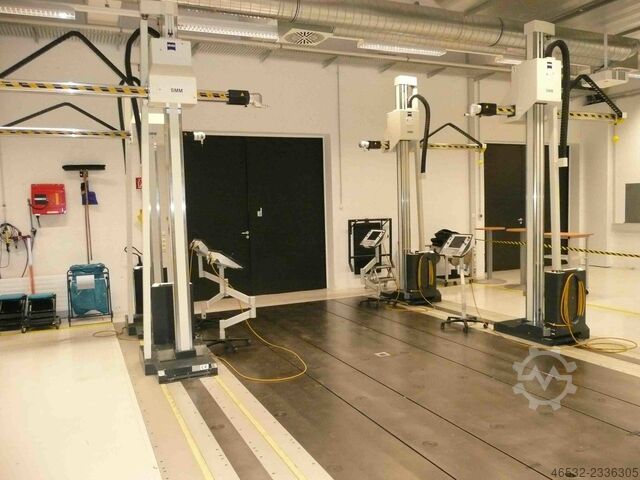

Координатной измерительной машины Zeiss SMM-D

Описание

Технические характеристики
Тип: SMM-D
Производитель: ЗЕИСС
Тип: конструкция стенда, одиночный и многостендовый дизайн.
Водит: Высокодинамичные сервоприводы постоянного тока, контролируемые электроникой по всем осям.
Контроль:
Мультимикрокомпьютерная система с 3-х осевым векторным управлением для оптимального поведения регулировки
4-я и 5-я ось Ротационное ожерелье DSE 05
Панель управления для управления на удаленном компьютере
Ручной манометр и DSE 05 через рычаги управления с прогрессивными характеристиками,
переключаемый на ползучесть
Класс защиты IP 54 для панели управления и контроля
Отображение заготовки или координат агрегата на панели управления или с помощью кнопки
На экране компьютера

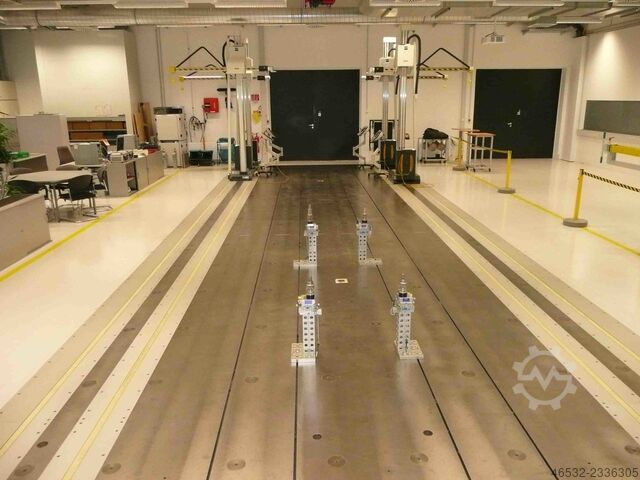

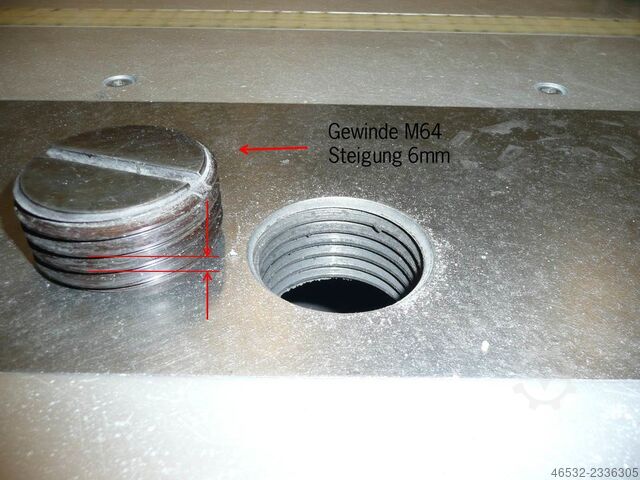

Измерительная пластина
X = 16000 мм
Y = 6100 мм
Измерение объёма
Х = 8000 мм
Y = 3100 мм
Njc R Ncjcilvve Ifnelc
Z = 2700 мм
Поворот головы кнопки DSE 05
Пневматическая регулировка по двум ортогональным осям с поворотом на +-180 градусов
Инкрементальная измерительная система с разрешением 0,5 *
Угловая скорость до 40°/секунду
Угловое отклонение положения +-3°
Максимальный крутящий момент: 140 НМ
Вес датчика: 1000 г
Воспроизводимость < = 1 мкм / 200 мм
Эксплуатационные показатели
Системы измерения длины: Электрическая оптическая отражательная система, разрешение 1 мкм.
Скорость: автоматический режим: 0-150 мм / с
Режим настройки: 0-80 мм / с
Настройка и ввод в эксплуатацию
[...]
