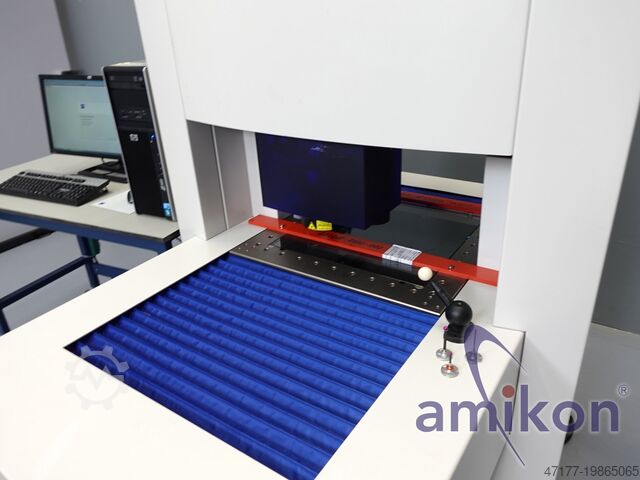

Координатно-измерительная машина Zeiss O-INSPECT 442

Описание

Zeiss координатно-измерительная машина (КИМ)
Тип: O-INSPECT 442
Наименование машины: координатно-измерительная машина
Тип машины: O-INSPECT 442
Мультисенсорная измерительная машина ZEISS O-INSPECT обеспечивает оптимальное оптическое или контактное измерение всех характеристик. Программное обеспечение CALYPSO позволяет одновременно отображать фактическое состояние, заданный профиль и отклонения, благодаря чему результаты измерений легко распознаются и интерпретируются.

Общие данные:
Габариты: ширина 1055 мм, длина 1351 мм, высота 1770 мм
Диапазон измерений: X 400 мм, Y 400 мм, Z 200 мм
Вес:
КИМ 800 кг
Макс. вес детали: 20 кг
Уровень шума КИМ: < 70 дБА

Электрические данные:
Сетевое напряжение: 100, 110, 120, 125, 230, 240 В~ (± 10%)
Тип тока: 1 / N / PE
Частота: 50 – 60 Гц (± 3,5%)
Максимальное энергопотребление: 1500 VA
Предохранитель:
при 230 В или 240 В: 16 А
при 100 В или 125 В: 15 А

Скорость перемещения:
Режим медленного хода: SLOW-функция 0 – 5 мм/с
Режим настройки: 0 – 70 мм/с
Серийный измерительный режим:
Оси (X, Y): макс. 200 мм/с
Ось (Z): макс. 50 мм/с
Ось (3D): макс. 287 мм/с

Условия окружающей среды:
Для корректной работы КИМ должны быть выполнены следующие условия.
Температура окружающей среды для готовности к работе: +17˚C – +35˚C
Относительная влажность: 40% – 70% (без конденсации)
Температура в помещении для измерений: 20˚C ±1 K
Высота над уровнем моря:
100 – 125 В: макс. 3000 м
230 – 240 В: макс. 2000 м

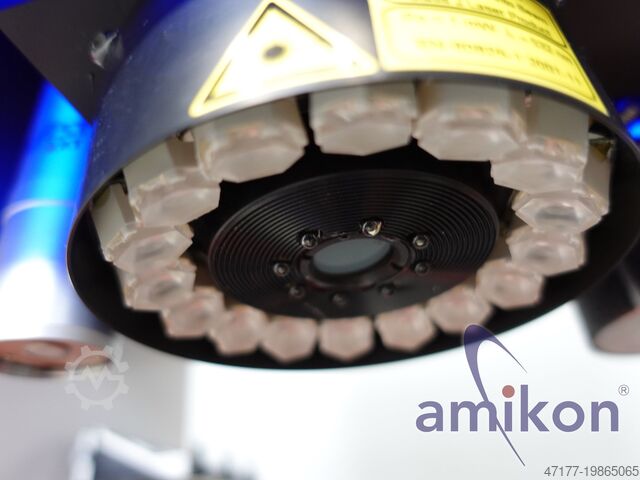

Измерительная головка:
Тип системы: CFS
Данные по типам измерительных головок:
Измерительная головка CFS 2 мм
Диапазон измерения: 2 мм, рабочее расстояние: 61 мм, диаметр зеркального пятна: 12,5 мкм
Измеряемый угол поверхности относительно направления излучения: 90 ± 15°
Диапазон измерения: 3 мм, рабочее расстояние: 22,5 мм, диаметр зеркального пятна: 12 мкм
Измеряемый угол поверхности относительно направления излучения: 90 ± 30°
Диапазон измерения: 10 мм, рабочее расстояние: 70 мм, диаметр зеркального пятна: 24 мкм
Измеряемый угол поверхности относительно направления излучения: 90 ± 20°
Значения углов поверхности являются предельными и зависят от отражающих свойств поверхности детали.

Hfjc Edow Title Ddcjl
Вращающийся стол:
Масса и разрешение:
Масса стола: 7 кг
Разрешение: 0,15''
Динамика:
Угловая скорость макс: 50°/с
Скорость вращения: 8,3 мин⁻¹

Комплектация:
В стандартной комплектации координатно-измерительная машина типа O-INSPECT поставляется со следующими компонентами:
• Координатно-измерительная машина (КИМ)
• Управление (интегрировано)
• Операторская панель

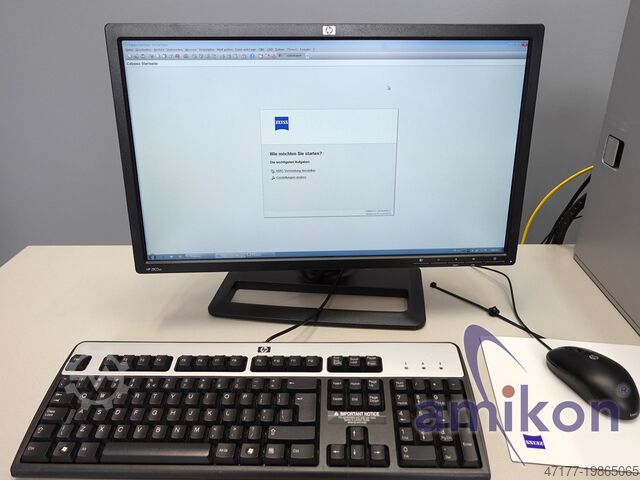

• Компьютер с периферийными устройствами
• Программное обеспечение CALYPSO 5.2
• Документация
• Измерительная головка

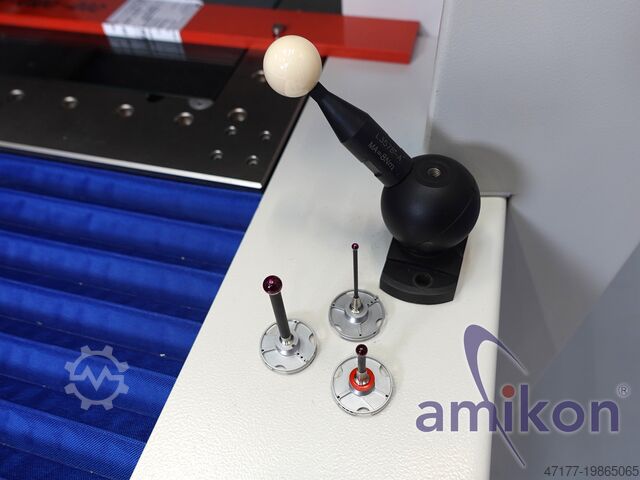

• Эталонный щуп
• Эталон нормали
• Эталонный шаблон
Комплектация: (Zeiss координатно-измерительная машина, как на фото)

Состояние: бывшая в употреблении
(Изменения и ошибки в технических данных и информации возможны!)
Пожалуйста, уточните возможности транспортировки перед покупкой.

На дополнительные вопросы готовы ответить по телефону.
