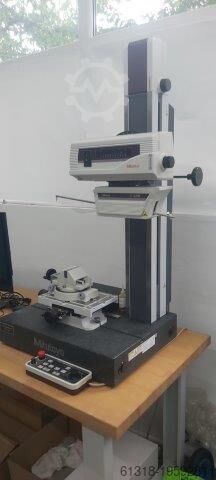

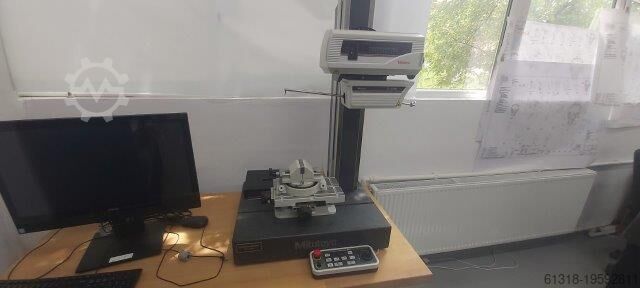

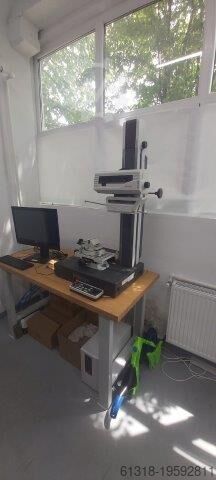

Координатно-измерительная машина Mitutoyo Contracer CV-3200H4

Описание

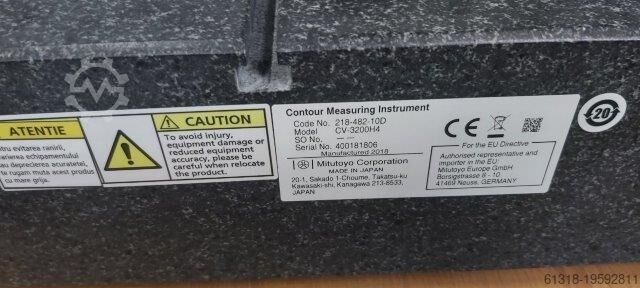

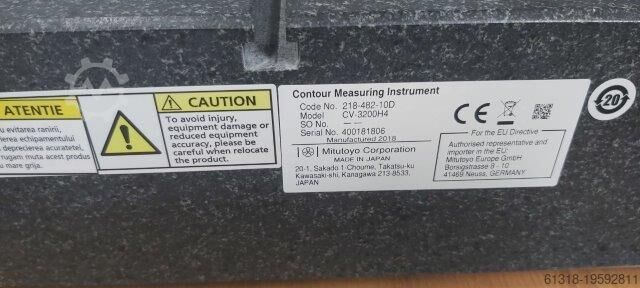

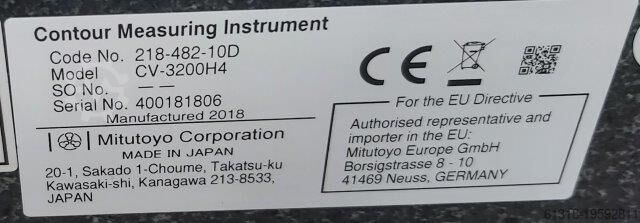

Mitutoyo CV-3200H4 КОНТУРОИЗМЕРИТЕЛЬНЫЙ КОНТРАЦЕР; Год выпуска: 2018, код: 218-482-10D, серийный номер: 400181806, производство Япония.

- Увеличенный диапазон измерений при одновременном снижении помех от изделия. Новая конструкция измерительного рычага Mitutoyo снижает количество помех от заготовки и расширяет измерительный диапазон по оси Z1 (детектор).
- Автоматическая функция остановки обеспечивает безопасность даже при высокоскоростном перемещении. Детектор оснащен защитным механизмом (автоматическая остановка при столкновении), который обеспечивает безопасность измерений в процессе высокоскоростного движения. При снятии или смещении рычага в процессе измерения срабатывает защита и машина останавливается.

Технические характеристики:
Hfjc Eswz Sxnod Ddcsl
- Диапазон измерения: ось X — 100 мм
- Диапазон измерения: ход по оси Z2 (колонна) 3–60 мм (±30 мм в горизонтальном положении)

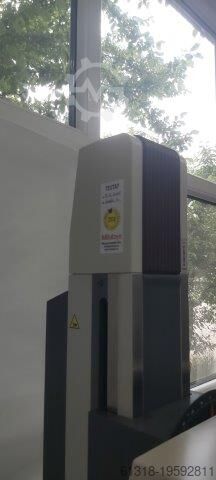

- Диапазон перемещения по оси Z2 (колонна): 3–500 мм
- Детектор (ось Z1):
• Шкала — дуговая шкала
• Разрешение 0,04 мкм
• Движение стилуса: по дуге
• Направление измерения: в обе стороны (тяга и толчок)
• Направление поверхности измерения: вверх или вниз
• Усилие: 30 мН (регулируется грузиком)
• Диапазон отслеживания стилусом: подъём 77°, спуск 83° (с односторонним стилусом — стандартная комплектация)
- Привод:
• Шкала: отдельный линейный энкодер
• Ось Z2 (колонна): абсолютный энкодер
• Разрешение по оси X: 0,05 мкм
• Разрешение по оси Z2 (колонна): 1 мкм
• Скорость перемещения по оси X: 0–80 мм/с и ручной режим
• Скорость перемещения по оси Z2: 0–30 мм/с и ручной режим
• Скорость измерения по оси X: 0,02–20 мм/с
• Прямолинейность (по оси X в горизонтальном положении): 0,8 мкм/100 мм
• Угол наклона по оси X: ±45°
- Точность (20°C):
• Ось X: ±(0,8 + 0,01L) мкм, L = длина хода (мм), широкий диапазон: 1,8 мкм/100 мм, узкий диапазон: 1,05 мкм/25 мм
• Ось Z1 (колонна): ±(1,4 + |2H| / 100) мкм, H — высота измерения относительно горизонтали
- Габариты (Ш×Г×В):
• Основной блок: 756×482×1166 мм
• Контроллер: 221×344×490 мм
• Пульт дистанционного управления: 248×102×62,2 мм
- Масса:
• Основной блок: 150 кг
• Контроллер: 14 кг
• Пульт: 0,9 кг
- Рабочий температурный диапазон: 15–25°C (колебания не более ±1K во время калибровки и измерений)
- Относительная влажность при эксплуатации: 20–80% (без конденсации)
- Диапазон температур хранения: –10 до 50°C
- Влажность при хранении: 5–90% (без конденсации)

Цена: 19.900 евро + НДС, обсуждается, ExWorks, Симерия, Румыния.

Свяжитесь, пожалуйста, для предложения.

Возможны ошибки, изменения и предварительная продажа.
