Высоковольтный адаптер для вольтметра Chilworth JCI 164

Описание

Высоковольтный адаптер Chilworth JCI 164
Общее описание
JCI 146 - это адаптер вольтметра, предназначенный для интеграции в более широкие экспериментальные системы.
В сочетании с нашим JCI 140 система позволяет измерять токоведущие проводники с напряжением до ± 60 кВ постоянного тока путем прямого подключения с точностью ± 2% (номинально) при минимальном воздействии нагрузки на тестируемое устройство.

Высокий входной импеданс и низкая емкость JCI 146 подходят для более точных измерений постоянного напряжения.
Hfoc Ed Deu Ehh Eodcol
Другие традиционные методы прямого измерения высоких напряжений (например, высоковольтные вольтметры, емкостные и резистивные делительные сети и т. д.) часто дают неточные результаты из-за нагрузочных эффектов, вызванных измерительной установкой.

Этот прибор может использоваться для перекрестной проверки калибровки и точности источников высокого напряжения компаниями, занимающимися поставками электроэнергии, калибровочными испытаниями, производителями кабелей и т. д.

Характеристики
Прямое измерение проводников под напряжением до ± 60 кВ постоянного тока
Высокоточное измерение с минимальным влиянием нагрузки
Низкая входная емкость
Очень высокий входной импеданс, обычно 10 13 Ом
Может использоваться в широком спектре испытательных измерительных и исследовательских систем
Дополнительный модуль сбора данных с питанием от батареи и оптоизоляцией для удаленного мониторинга высокого напряжения.

Технические характеристики
Измерение:
Максимальное напряжение измерения ± 60 кВ постоянного тока
Входной импеданс:
Не менее 4,7x10 13 Ом при ± 50 кВ
Входная емкость:
32 пФ (± 20%) (только для камеры JCI 146).
Установка:

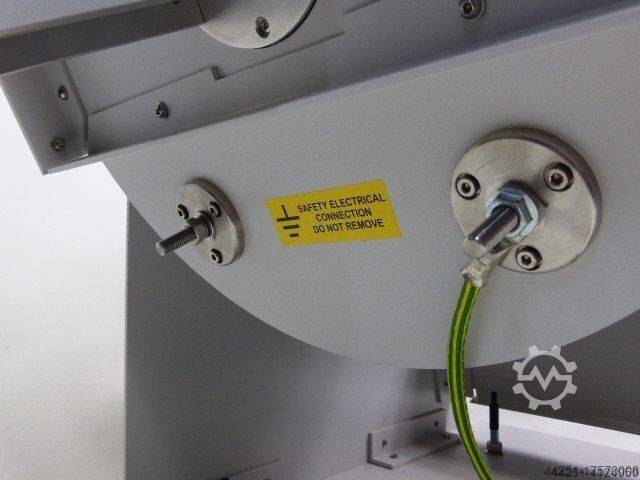

Постоянная установка (требуется постоянное заземление)
Применение:
Используется в средах с клеткой Фарадея (в стандартную комплектацию не входит)
Точность:
Номинальная ± 2%
Затухание: 1/10
от измеренного значения, отображаемого на дисплее JCI 140

Для использования со статическим монитором JCI 140 и модулем сбора данных JCI 165
