Станция измерения шероховатости и волнистости Mahr MarSurf GD 140 BG 22

Описание

Махр
Тип: MarSurf GD 140 BG 22
Информация о продукте:

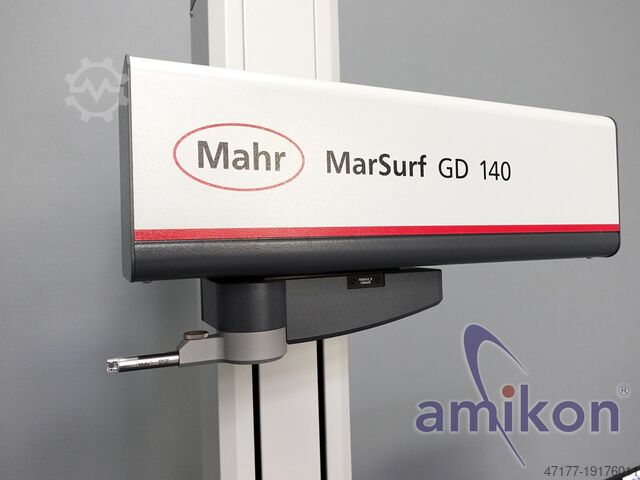

MarSurf GD 140 — это высокоточная станция измерения шероховатости и волнистости от Mahr,
предназначен для использования в производственной метрологии и в измерительных помещениях.
Он устанавливает новые стандарты в метрологии поверхности благодаря высокой скорости,
Безопасность и гибкость.
Характеристики продукта:
Многофункциональность: определяет шероховатость, волнистость и профиль заготовок.
Место использования: Может использоваться в измерительном помещении или в непосредственной близости от производственной зоны.

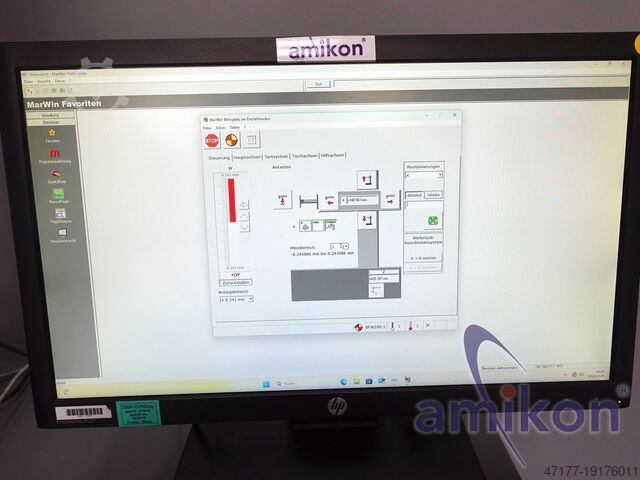

Программное обеспечение: Управление с помощью удобного программного обеспечения MarWin:
EasyRoughness
Версия программного обеспечения MarWin: V12.20-06 SP1
Области применения:
Отрасль: Машиностроение Типичные объекты измерения
Подшипники, резьбы, резьбовые стержни, шариковые винты, валы, стойки
Отрасль: Производственная метрология Типовой объект измерения
Измерение контура в полуавтоматическом процессе
Отрасль: Автомобильная промышленность Типичный объект измерения
Рулевое управление, тормозные системы, трансмиссии, коленчатые валы, распределительные валы, головки цилиндров
Отрасль: Медицинские технологии Типичный объект измерения
Контуры эндопротезов тазобедренного и коленного суставов, медицинских винтов и дентальных имплантатов
Технические данные – MarSurf GD 140
Значение характеристики / Описание
Разрешение – диапазон измерения 1 / 2,0 нм
Разрешение – диапазон измерения 2 / 0,2 нм
Начало длины траверса (X) 0,1 мм
Длина конца траверсы (X) 140,0 мм
Длина траверсы (Lt) 0,1 – 140 мм
Отклонение направляющей 0,20 мкм / 60 мм 0,40 мкм / 140 мм
Измерительная сила 0,7 мН
Скорость измерения от 0,02 мм/с до 10 мм/с
Скорость позиционирования (X) 0,02 – 200 мм/с
Скорость позиционирования (Z) 0,02 – 50 мм/с

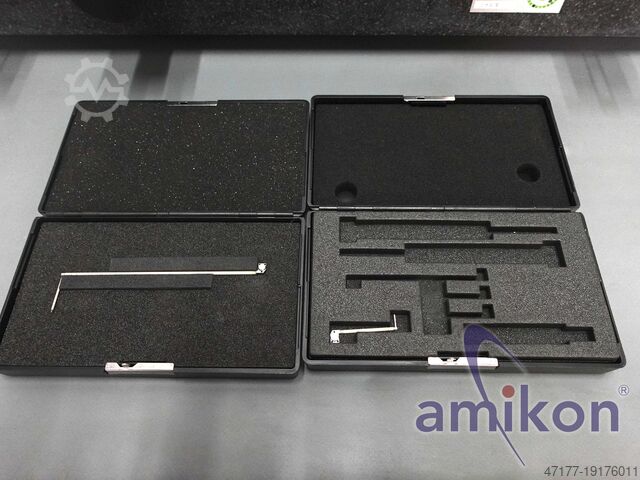

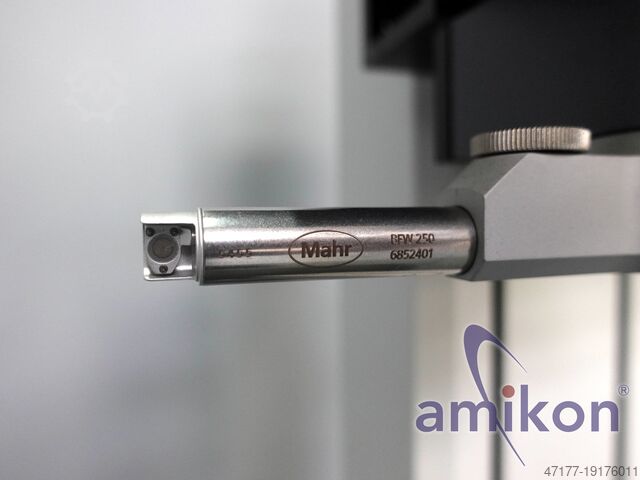

Система зонда шероховатости зонда (безопорная) – без основания зонда
Длина зонда
45 мм (×1)
67,5 мм (×1,5)
90 мм (×2)
112,5 мм (×2,5)
135 мм (×3)
Диапазон измерения (в зависимости от длины зонда)
±250 мкм (с зондом длиной 45 мм)
±750 мкм (с зондом длиной 135 мм)
Технические данные – Размеры:
Размеры (Д × Ш × В)
Длина: 780 мм, Ширина: 535 мм, Высота: 1240 мм
Максимальный вес заготовки 90 кг
Nloc R Newlhwnsc Ifnec
Дополнительные функции
Ручная регулировка TY (например, для бокового выравнивания)
Общий вес (брутто) 196 кг
Состояние: б/у

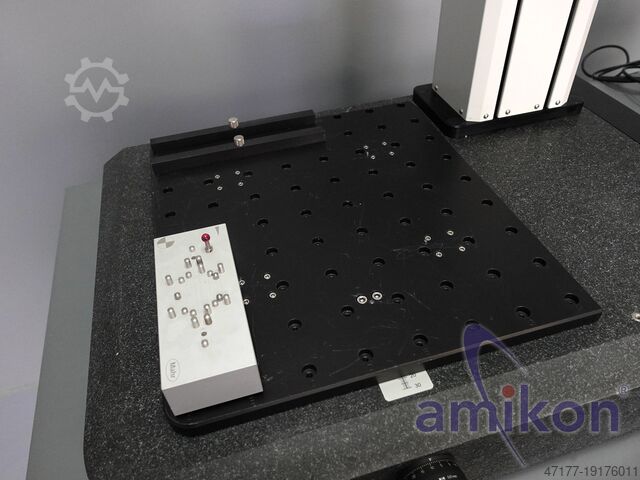

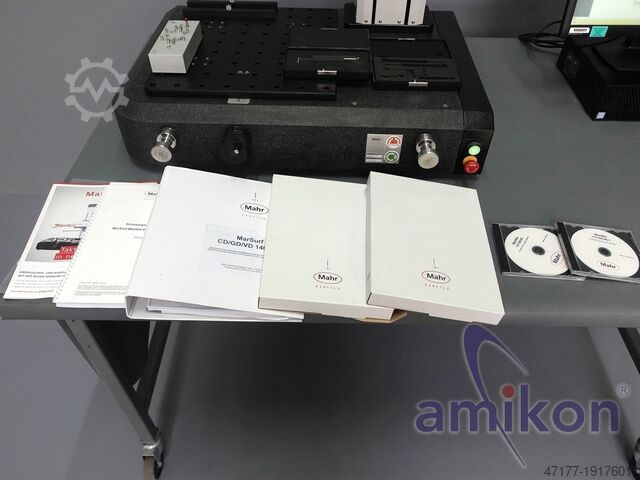

Объем поставки: (см. рисунок)
(Возможны изменения и ошибки в технических данных!)
Мы будем рады ответить на любые ваши дополнительные вопросы по телефону.
