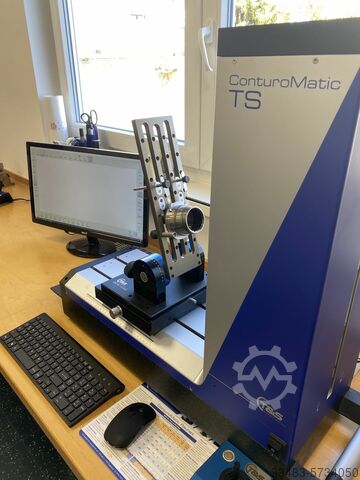

контурный измерительный прибор ConturoMatic TS-UDR NEU

Описание

!!! НОВИНКА – системы теперь также можно финансировать через Leasing GmbH !!!
Включая бесплатную доставку, ввод в эксплуатацию и обучение в радиусе 200 км.
Мы с радостью установим для вас контакт с нашим лизинговым партнером!
Модульная система измерения контуров с возможностью расширения.
Опциональные функции, которые могут быть добавлены через обновление ПО:
- Опция измерения UpDown
- Опция контроля шероховатости также по ISO21920!!!
- Моторизованный Y-стол
- Вращающаяся ось для контура и шероховатости
- Вывод данных QS-Stat
- Обновления ПО ConturoMatic БЕСПЛАТНЫ!
Комплект поставки:
- Механика в сборе с Y-подвижным столом
- Встроенное управление
- ПК W11/64Bit; 24" TFT монитор
- ПО ConturoMatic; Руководство пользователя
- Программа для проверки и оценки следующих стандартов шероховатости NEW! ISO 21920
DIN EN ISO 4287 (10/1998)
DIN EN ISO 4288 (04/1998)
DIN EN ISO 11562 (04/1998)
DIN EN ISO 13565-1 (04/1998)
DIN EN ISO 13565-2 (04/1998)
VDA 2006 (07/2002)
Stahl-Eisen Prüfblatt (SEP 1940)
- Защитный чехол от пыли 8988, усиленная версия, водоотталкивающая, код ТН ВЭД 63079098
Описание переключения направления измерения по оси Z:
С переключением направления измерения возможно сканирование поверхностей в двух направлениях.
Таким образом, можно сравнивать внутренние и наружные контуры без потери опорной точки измерения.
Эта функция доступна без ограничений в автоматических программах измерения.

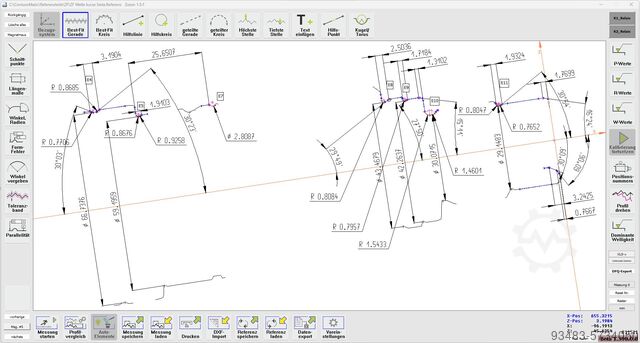

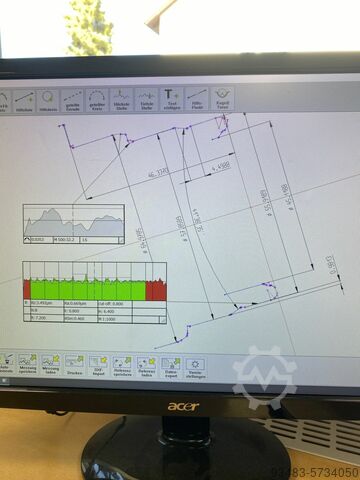

Дополнительные возможности анализа, например:
- Определение диаметров дорожки качения
- Определение диаметров
- Измерение толщины стенки
- Измерение параллельности
- Измерение угла конуса
- Контроль шага
- Измерение резьбы
и т.д.
Технические данные измерения контура:
Диапазон измерения X 300 мм
Диапазон измерения Z 375 мм
Разрешение 1 нм
Измерительные системы оптические инкрементальные
Погрешность +/-(0,9 мкм+L/100) мкм* [L=мм]
Регулировка усилия щупа
Скорость измерения 0,1-3,0 мм/c, автооптимизация
Скорость позиционирования до 25 мм/c
Максимальная нагрузка на стол 35 кг
Прецизионная направляющая на основе гранита

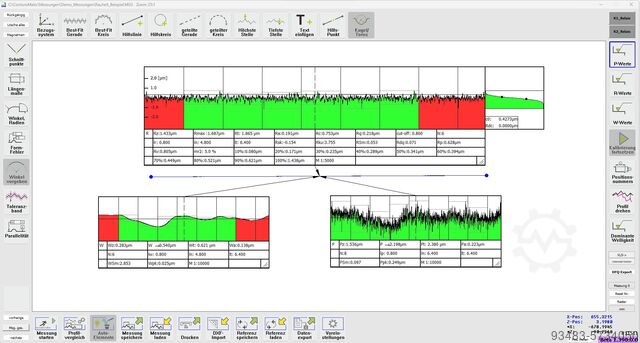

Технические данные измерения шероховатости:
Алмазный щуп конический R=2 мкм/60°
Диапазон измерения Z +/-500 мкм
Область применения Ra > 0,08 мкм | Rz > 0,8 мкм
Усилие щупа 7,5 мН
Скорость измерения 0,1 мм/с
* при определённых условиях
- Технические изменения возможны -
- Зажимные устройства не входят в комплект
Код ТН ВЭД: 90318020
- Дополнительные зажимные устройства по запросу
Noc R Nc Iegr Uzcofnjlc
- 2 года гарантии -

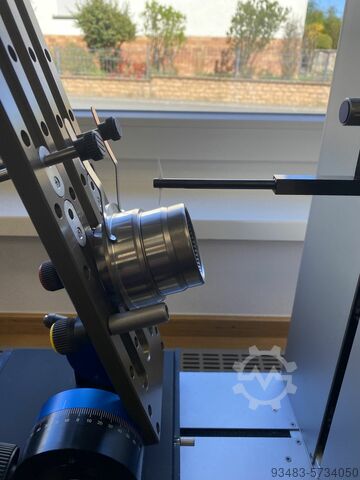

На фотографиях изображены специальные аксессуары, не входящие в стандартную комплектацию.
