Измерительный стол DesQ II 2500 мм × 1000 мм HECHT AG DesQ II

Описание

Складская машина - промежуточная продажа возможна!

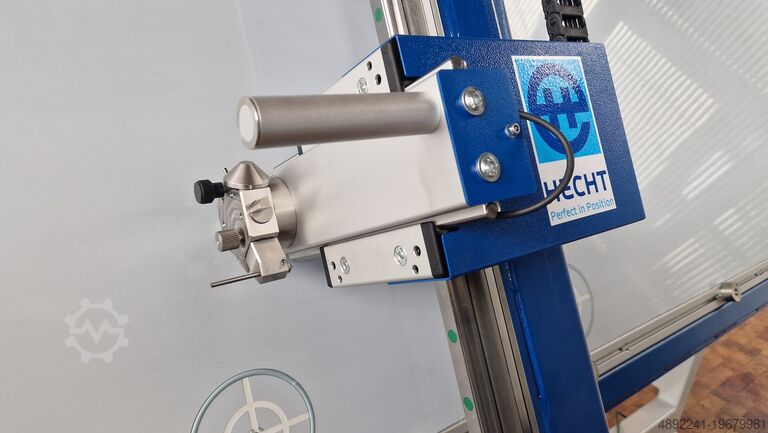

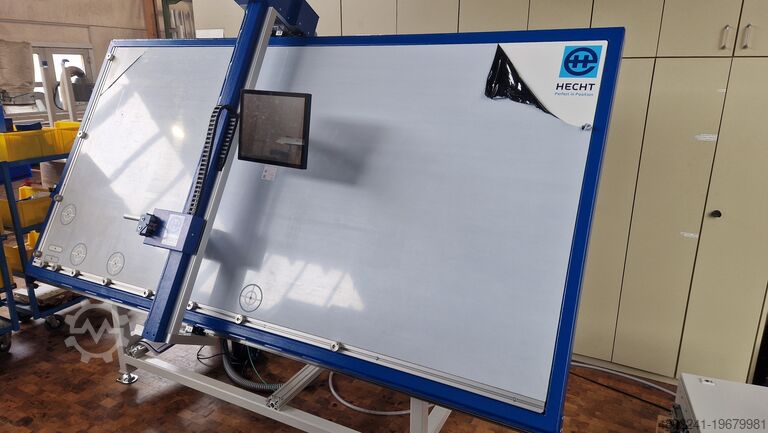

Тактильный 3-осевой измерительный стол для быстрого и точного измерения плоских заготовок.

Диапазон измерения:
X = 2.500 мм / Y = 1.000 мм / Z = 65 мм
Управление | Система управления | Операционная система: 15" сенсорный экран | ПО HECHT DesQ II | Windows
Диапазон измерения: X = 2.500 мм / Y = 1.000 мм / Z = 65 мм
Точность: абсолютная точность X/Y +/- 0,10 мм
Типичная повторяемость X/Y +/- 0,02 мм
Относительная точность Z +/- 0,05 мм
Типичная повторяемость Z +/- 0,02 мм
Разрешение 0,01 мм

Возможности измерения:
• Длина, ширина, толщина (относительная)
• Расстояния X/Y
• Перпендикулярность
Hfec Edew Ew Dqs Ddcel
• Параллельность
• Положение отверстия X/Y
• Диаметр отверстия
• Глубина отверстия (относительная)
• Радиусы / диаметры
• Положение паза
• Глубина паза (относительная)
• Положение выборки
• Глубина выборки (относительная)
• Положение горизонтальных отверстий по X/Y/Z
• Глубина горизонтальных отверстий (относительная)

Измерительная программа:
8-точечное измерение для четырехугольных деталей (например, прямоугольник, параллелограмм, трапеция)
Процесс: сканируются 8 точек детали (по две точки на каждом углу сторон)
Результат: отображение 2х длин (верх, низ), 2х ширин (право, лево), 4 углов
Протокол: при вводе заданных значений и допусков проводится сравнение с фактическими значениями и отображается таблица отклонений.
Сохранение результатов измерений в формате PDF (протокол) или в SQL-базу данных для статистического анализа.
Контроль и документирование производственного состояния в процессе производства, после раскроя, после окантовки или после сверловки заготовок в зависимости от этапа производственного процесса.

Вакуумная система (принцип Вентури):

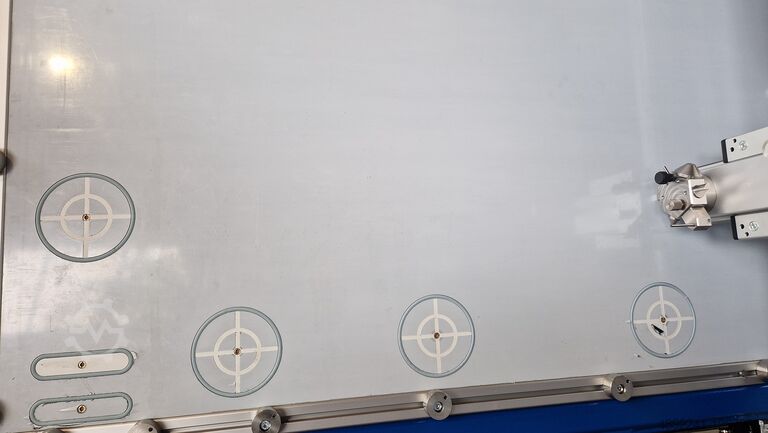

6 вакуумных присосок встроены в измерительную область, фиксируют заготовку во время измерения.

Технические характеристики:
Габариты (Д x Ш x В): ок. 2.950 мм x 1.050 мм x 2.090 мм
Вес: ок. 450 кг
Электропитание: 230 В
Подключение сжатого воздуха: 6 бар
Потребление воздуха: 90 л/мин
Управление/Система управления: 15" сенсорный экран
ПО HECHT DesQ II
Windows 10
