измерительная система SCANTECH KSCAN20

Описание

3D Лазерный сканер SCANTECH KSCAN20 – практически идентичен SCANTECH MAGIC.
Это метрологический 3D-сканер с красным и синим лазером и встроенной фотограмметрией для высокоточного ручного 3D-сканирования объектов разного размера (от монеты до автомобиля!). Единственное отличие от модели Magic – последняя немного быстрее и имеет более широкий угол обзора сканирования.
Продаём практически новый сканер в отличном состоянии, использовался всего несколько раз в год.
Первоначальная стоимость составляла 40 000 евро.
Режимы сканирования:
1. Первый режим: 7 красных перекрёстных линий
2. Второй режим: одна красная линия для сканирования глубоких пазов и отверстий
3. Третий режим: 5 параллельных синих лазеров для сверхдетализированных сканов (экстремальная детализация)
Встроенная фотограмметрия: использование маркированных целей для повышения объёмной точности при сканировании крупных объектов (автомобили, отливки, строительные конструкции и т.д.).
Точность:
- Линейная точность: 0,020 мм
- Объёмная точность (в зависимости от размера детали): 0,02мм + 0,035мм/м (Красный лазер); 0,01мм + 0,035мм/м (Синий лазер)
- Объёмная точность с референц-рейкой: 0,020мм/м
- Разрешение сетки: 0,050мм (Красный); 0,010мм (Синий)
- Скорость измерения: 650 000 измерений/секунда, до 90 кадров/сек.
- Класс лазера: Класс II (безопасен для глаз)
- Диапазон сканирования: до 550x600 мм
- Диапазон сканирования (фотограмметрия): 2500x3000 мм
- Рабочий диапазон расстояний: 500x180 мм
- Глубина резкости: 620x200 мм
- Глубина резкости (фотограмметрия): 2500 мм
- Повторяемость одиночной точки: 0,030 мм
- Частота трекинга (портативная КИМ): 60 Гц
- Точность по кромке: 0,030 мм
- Инспекция труб через ПО: поддержка данных YBC/LRA
- Форматы вывода: .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc и пользовательские
- Интерфейс: USB 3.0
- Диапазон рабочих температур: от -10 до +40 °С

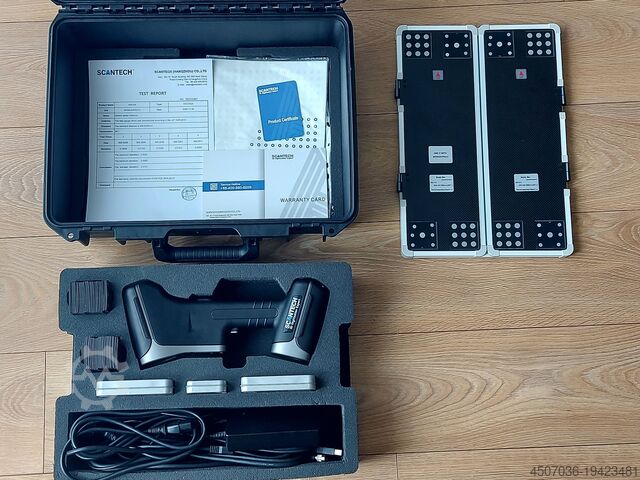

Комплектация:

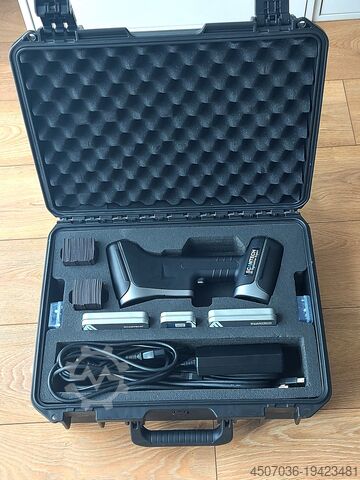

- Жёсткий пластиковый транспортировочный кейс
- Соединительный кабель USB 3.0
- Блок питания для стандартной розетки 230В
- Оригинальный USB-ключ SCANTECH с бессрочной лицензией на это устройство
- Сертификат калибровки от производителя
Nljc R Nc Iswu Ei Hefnjc
- Калибровочная пластина
- Программное обеспечение ScanViewer для сканирования
- Около 8 видеоруководств по сканированию, программному обеспечению и инструкции

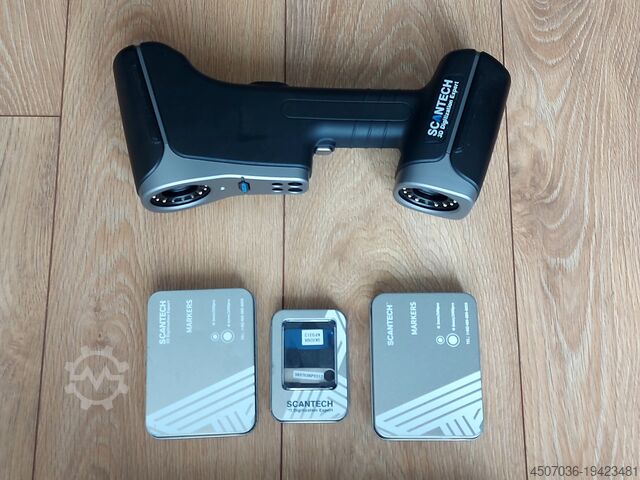

- Референц-наклейки и высокоотражающие маркиры: примерно 500 шт. × 6 мм, 250 шт. × 3 мм, 250 шт. × 1,25 мм, 50 шт. × 60 мм магнитные маркиры, около 100 пронумерованных референцных магнитных маркиров для фотограмметрии
О программном обеспечении ScanViewer:
- Программа для сканирования, оптимизации и анализа сеток предоставляется бесплатно! Нет необходимости в подписке.
- Бесплатная передача последней поддерживаемой бессрочной версии ПО от Scantech.
- Очень быстрое слияние сложных сеток с использованием сканируемых меток (вычисления происходят на вашей видеокарте).
- Простое создание CAD-элементов, таких как цилиндры, плоскости, оси на основе 3D-модели и экспорт их в IGES и STEP для реверсивного проектирования в любом CAD (CREO, CATIA, SOLIDWORKS и др.)
Рекомендуемое оборудование ПК:
- Мы работали на ноутбуке DELL PRECISION
- Операционная система: MS Windows 10
- Процессор: минимум 2 ГГц
- Оперативная память: не менее 16 ГБ, желательно 32 ГБ для быстрой работы
- SSD-накопитель: минимум 512 ГБ
- Видеокарта: Nvidia Quadro или более современная серия RTX Ax000 с минимум 6 ГБ видеопамяти
Дополнительно можем провести краткую консультацию о работе и применении оборудования.
