Измерительная система ConturoMatic TS-X NEU

Описание

Премиальная система для измерения контуров и шероховатости с воздушной подушкой, включая измерение диаметра и касание по оси X!

!!! Новые системы также могут быть профинансированы через лизинговую компанию GmbH !!!

Возможность лизинга:
С радостью организуем для вас контакт с нашим лизинговым партнером!

✅ До 30% ускоренной амортизации на движимое имущество*
✅ Применяется для инвестиций с июля 2025 года*
✅ Продукция T&S полностью соответствует требованиям субсидирования*

Модульная система измерения контуров с возможностью расширения

Дополнительные функции, доступные через обновление ПО:
- Опция проверки шероховатости по ISO21920!!!
- Моторизированный Y-образный опорный стол
- Вращательная ось для измерения контура и шероховатости
- Вывод данных QS-Stat
- GAS (поиск резьбевых осей) — измерение резьбы начиная с внутренней резьбы M1
- Обновления ПО ConturoMatic предоставляются БЕСПЛАТНО!!!

Комплект поставки:
- Механика с аэростатически опорными измерительными осями
- Блок подачи сжатого воздуха, состоящий из: фильтра частиц 25µм/0,1µм, масляного фильтра и отделителя воды
- Прецизионный регулятор давления, установленный на базе с опорными ножками
- Программная опция для измерения шероховатости
- Программное обеспечение для контроля и анализа следующих стандартов шероховатости:
DIN EN ISO 4287 (10/1998)
DIN EN ISO 4288 (04/1998)
DIN EN ISO 11562 (04/1998)
DIN EN ISO 13565-1 (04/1998)
DIN EN ISO 13565-2 (04/1998)
VDA 2006 (07/2002)
Stahl-Eisen-Prüfblatt (SEP 1940)
- Прочная влагостойкая пылезащитная накидка, код ТН ВЭД 63079098
- ПК W11/64Bit, 24" TFT-монитор
- Программное обеспечение ConturoMatic; инструкция пользователя
- Программное обеспечение для контроля и оценки по новым стандартам ISO 21920
- Прочная влагостойкая пылезащитная накидка 8988

Описание переключения направления измерения по оси Z:
Система переключения направления измерения позволяет выполнять сканирование поверхности в двух направлениях. Это дает возможность оценивать внутренние и внешние контуры относительно друг друга без потери измерительной базы. Функцию можно использовать без ограничений в автоматических программах измерений.

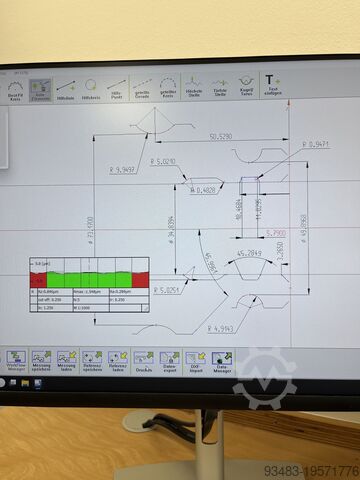

Дополнительные возможности анализа:
- Определение диаметров дорожек
- Определение диаметров
- Измерение толщины стенки
- Измерение параллельности
- Измерение конусного угла
- Проверка шага
Hfjc Ed Dowzlcaodcsl
- Измерение резьбы

Технические характеристики (измерение контура):
Измерительный диапазон X: 280 мм
Измерительный диапазон Z: 350 мм
Разрешение: 1 нм
Измерительные системы: оптические инкрементальные
Погрешность: +/-(0,85 мкм + L/100) мкм* [L = мм]
Регулировка усилия зонда
Скорость измерения: 0,1–3,0 мм/с, автооптимизация
Скорость позиционирования: до 25 мм/с
Максимальная нагрузка на стол: 25 кг, опционально 50 кг
Прецизионные направляющие на основании из твёрдого камня

Технические характеристики (измерение шероховатости):

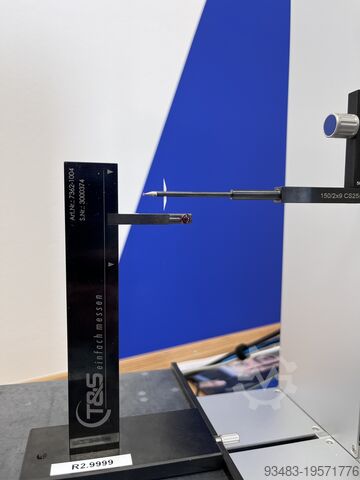

Алмазный измерительный щуп, конус R=2 мкм/60°
Измерительный диапазон X: 280 мм
Измерительный диапазон Z: 350 мм
Область применения: Ra > 0,05 мкм | Rz > 0,5 мкм
Усилие измерения: 7,5 мН
Скорость измерения: 0,1 мм/с

*При определённых условиях
- Технические изменения возможны -
- без зажимных устройств
- дополнительные зажимы по запросу
- 2 года гарантии -

Фотографии содержат дополнительное оборудование, не входящее в стандартный комплект.
