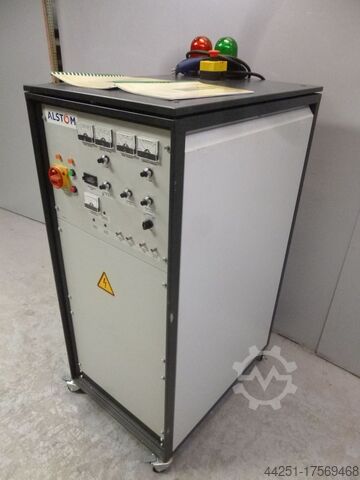

Импульсный генератор для испытания изоляции GBS Elektronik rev3 Isolationstests bis 6nF

Описание

Генератор импульсов GBS test pulse rev3 для длительных испытаний изоляции
Блок тестовых импульсов предназначен для длительных испытаний изоляции на ИУ с емкостью до 6 нФ.

Преобразователь для высоковольтного испытательного трансформатора

- Внутренний генератор синусоидальных волн: 50-200 Гц.
- Широтно-импульсная модуляция 16-24 кГц синусоиды через полный мост.

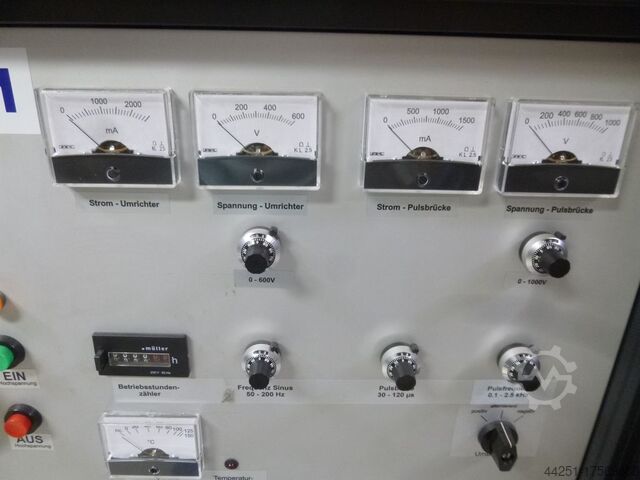

- Напряжение преобразователя 0-600В регулируемое, Imax=2,6A, максимальная мощность 1,3кВт
- Ограничение импульсного тока 110А (порог отключения)

Управление импульсным трансформатором

- Управление через полный мост
- Полномостовой источник питания с регулировкой 0-1000В, 1,3А макс.
- Ограничение импульсного тока 100А (порог отключения).
- Длительность импульса 20-120 мкс, номинальная 94 мкс, регулируемая
- 2 выбираемые последовательные индуктивности 150μH, 300μH для адаптации ширины импульса или времени нарастания к емкости и напряжению нагрузки.

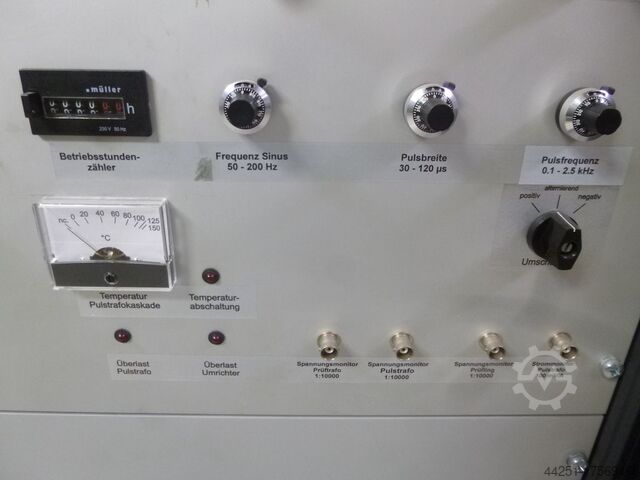

- Частота повторения импульсов 0,1 - 2,5 кГц, регулируемая.
- Полярность: регулируемая положительная, отрицательная или чередующаяся в зависимости от полярности синусоидального сигнала.
Hfjc Edsu Egz Rj Ddcel
- Косинусоидальный импульс на выходе трансформатора

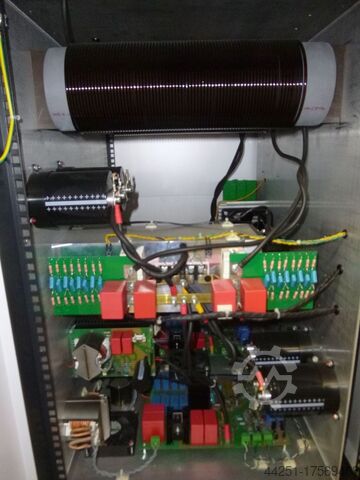

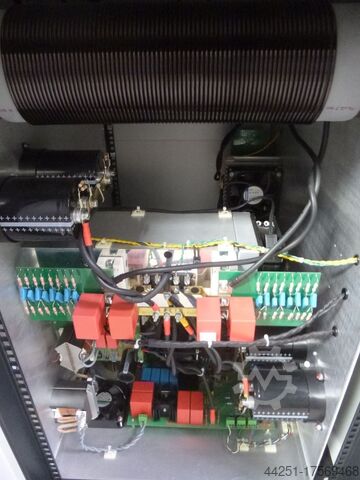

Каскад импульсных трансформаторов

- Выходные трансформаторы в 5-кратной каскадной схеме.
- Общий коэффициент трансформации выбирается ответвителями как 1:7.7, 1:10 или 1:15.
- Максимальное выходное напряжение 15 кВ с возможной емкостью нагрузки:* 6 нФ с длительностью импульса 73 мкс при частоте повторения 2,5 кГц.
при частоте повторения 2,5 кГц * 10нФ с длительностью импульса 103 мкс при частоте повторения 1,25 кГц.
- Параллельный делитель напряжения 1:1000.
- Ограничение перенапряжения прибл. 20-23 кВ через параллельные искровые промежутки
- Термистор для обнаружения перегрева в 1-й ступени трансформатора.

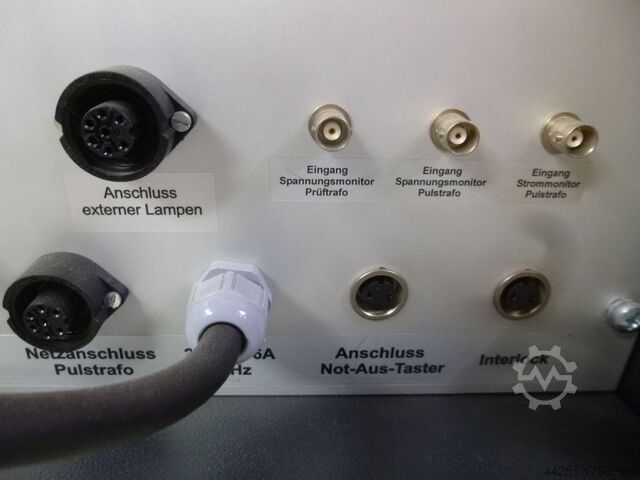

- Розетка для измерения тока со стороны земли 100 мВ/А.

Qgqsbmp2
Обнаружение пробоя, тестирование

- При превышении максимальных токов мостов управления трансформаторами или
При превышении максимальных токов мостовых источников питания происходит отключение высокого напряжения.

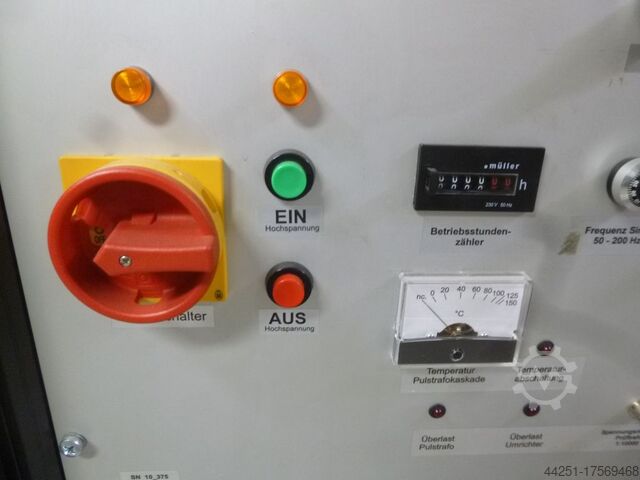

- Прибор оснащен сбрасываемым счетчиком часов работы для определения времени тестирования.

Цена производителя ок. 59.500,-€
