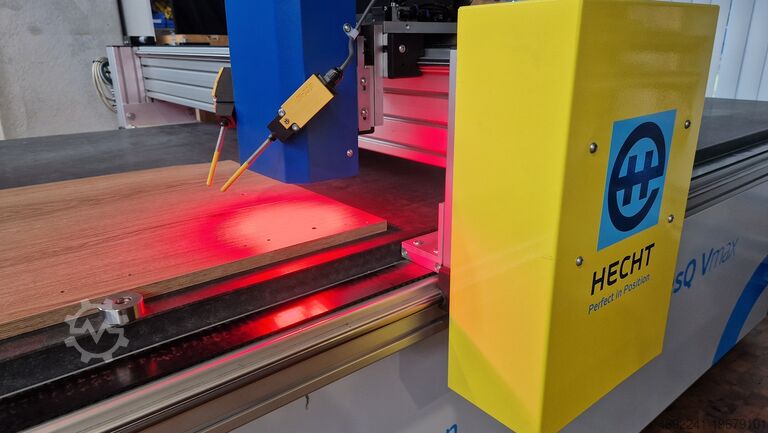

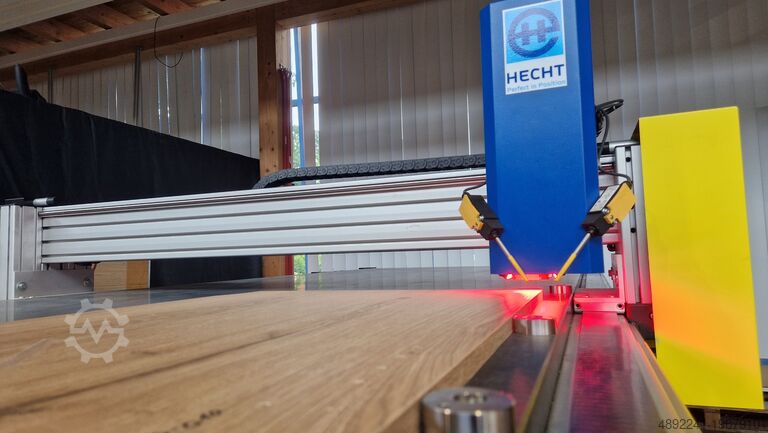

Автоматический измерительный стол HECHT AG Opto-DesQ Vmax

Описание

Диапазон измерений: 2.750 x 1.250 мм
Заводски восстановленный измерительный стол SN 01/40360/1117 (год выпуска 2017) – возможна промежуточная продажа.
- Операционная система Windows 10

Назначение: измерение наружных размеров и односторонний контроль вертикальных и горизонтальных отверстий в плоскопластинчатых заготовках.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Установка: измерение первой детали серии
Выборочный контроль: измерение выборочных образцов

КРИТЕРИИ ИЗМЕРЕНИЯ:
Габариты: длина, ширина, угол

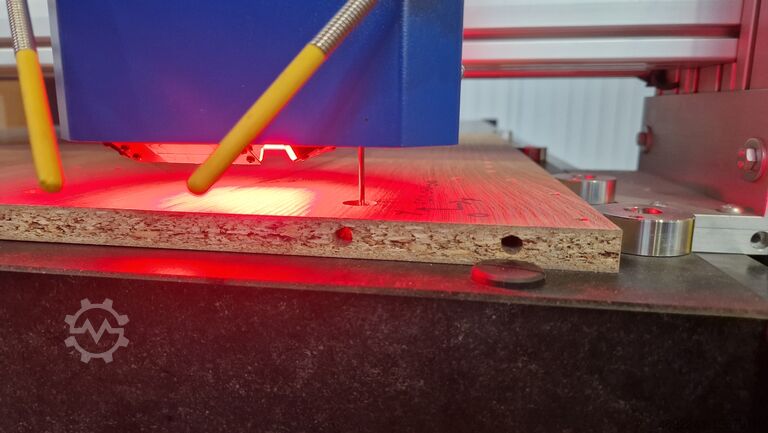

Отверстие, вертикальное: позиция, диаметр, глубина, расстояния между отверстиями
Отверстие, горизонтальное: позиция, диаметр, глубина, расстояние до поверхности плиты (ПРИМЕЧАНИЕ: необходимы контрольные штифты или установленные дюбеля).
Паз: расстояние до края, ширина, глубина
Радиус: позиция центра, радиус
Фальц: ширина, глубина
Вырезы: ширина, расстояние до края

Технические данные:
Длина детали (ось X) мин./макс.: 180 мм – 2.750 мм
Ширина детали (ось Y) мин./макс.: 50 мм – 1.250 мм
(Примечание: измерение вертикальных или горизонтальных отверстий, а также пазов и фальцев по оси Y возможно до позиции 1.150 мм)
Толщина детали (ось Z) мин./макс.: 5 мм – 85 мм
ПРИМЕЧАНИЕ: возможны другие размеры по запросу.
Точность: +/-0,1 мм
Разрешение: 0,01 мм (ПРИМЕЧАНИЕ: для соблюдения точности необходимы равномерные условия освещения — не зависит от дневного света)

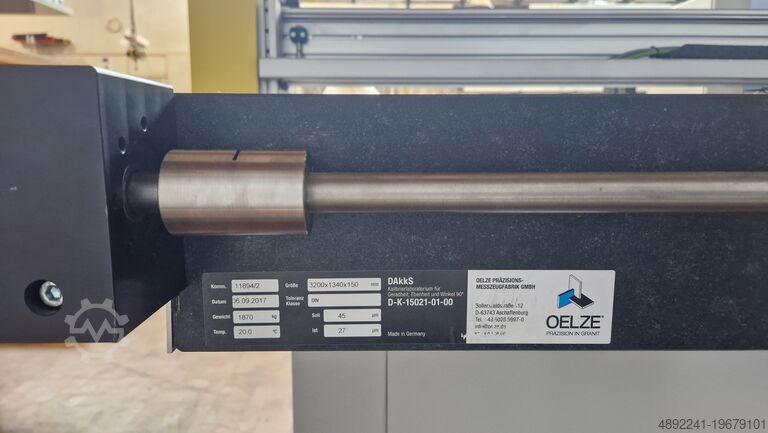

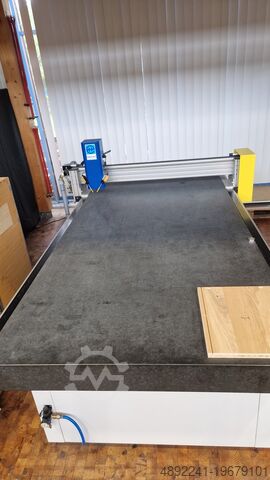

Измерительная плоскость: высокоточная, шлифованная гранитная плита 3.200 x 1.340 x 150 мм
Рабочая высота над полом: ок. 1.000 мм +/- 50 мм
Необходимое пространство (Д/Ш/В): ок. 5.000 мм / 2.000 мм / 1.700 мм
Вес, прибл.: 2.400 кг + шкаф управления с пультом управления ок. 200 кг
Общая электрическая мощность: 2500 Вт
Подача сжатого воздуха: 6 бар
Сторона управления: левая
Рабочее напряжение: 230В/16А (CEE7/7)
Сетевое подключение: RJ45
Температура окружающей среды: макс. 35°C
(ПРИМЕЧАНИЕ: при более высоких температурах рекомендуется применение кондиционера в шкафу управления – опционально.)
Технические изменения возможны.
Вышеуказанные показатели предполагают, что используются подходящие детали.

Комплектация:

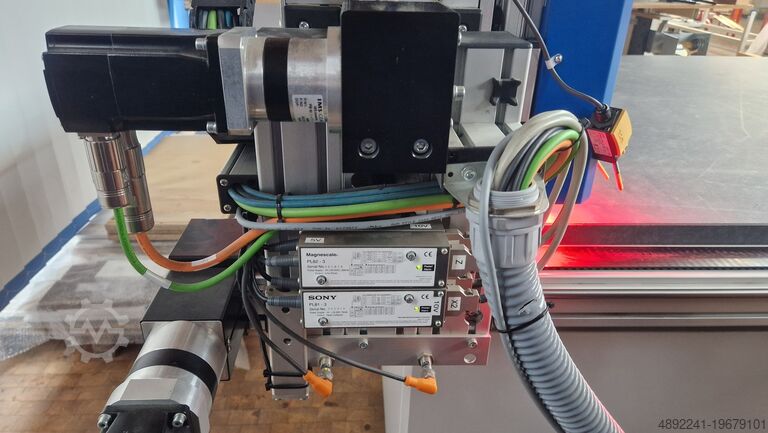

- Автоматический измерительный стол с сервоприводами по 2 осям
- Автоматическая позиционировка высоты камеры
- 1 лицензия ПО CAD4U и интерфейс Hecht для создания измерительных программ на подготовительном ПК
- 19” ПК с лицензией CAD4U, интерфейсом и актуальной версией Results и Driver для обработки измерительных программ, ПО для обработки изображений

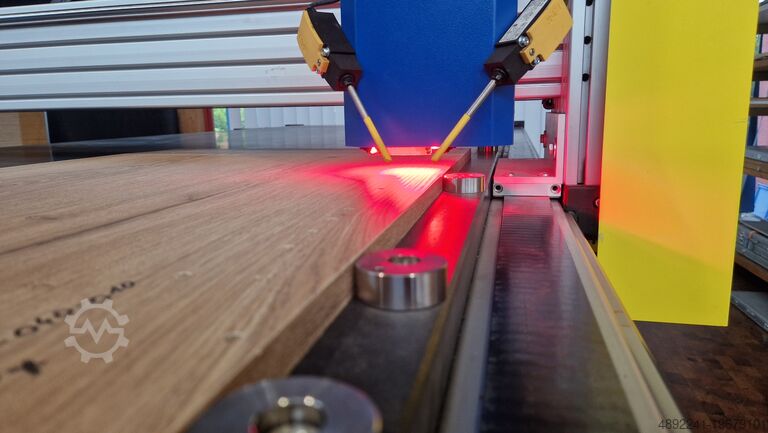

- Камера, объектив и освещение для захвата изображений
- Операционная система Windows Ultimate 64-bit

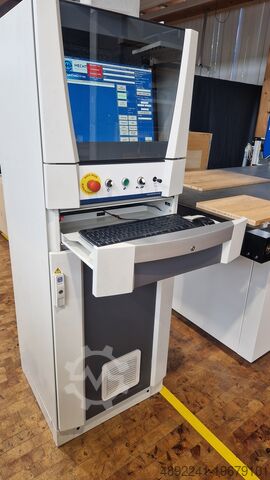

- Шкаф Rittal для ПК 600x1600x650 мм (ШxВxГ)
- Контрольные штифты для измерения боковых отверстий: по 10 шт. диаметром 5, 6, 8 мм
- 4 угловых упора для чёрных деталей
- База данных SQL Express установлена на машинном ПК

Hfec Ed Ddew Ev N Sscol
Языки:
Операторское ПО доступно на следующих языках:
немецком, английском, французском, итальянском, испанском, фламандском, польском, литовском, русском и китайском. Другие языки по запросу.

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАЩИТЫ
Кнопка аварийной остановки
Все машины для стран ЕС имеют знак CE согласно Директиве по машинам 2006/42/EG
Техническая документация хранится на ПК
Измерительный стол должен быть полностью ограждён защитным забором.
Этот и другие элементы защиты не входят в комплект поставки.
