3D-сканер Scantech Digital GmbH Trackscan Sharp49

Описание

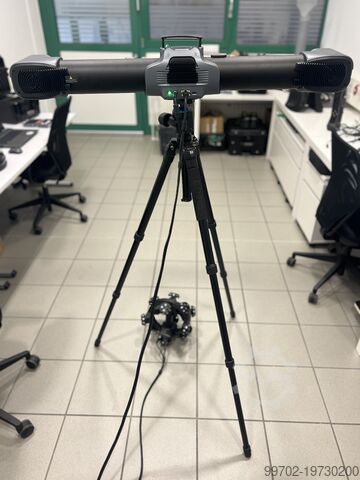

Предлагаемый здесь 3D-лазерный сканер Trackscan Sharp49 представляет собой мобильный трекерный 3D-сканер, год выпуска 2023, первоначальная цена 100 000 евро. Особенность данного устройства заключается в том, что оно позволяет оцифровывать детали без необходимости закрепления целей (таргетов) непосредственно на детали. Это возможно благодаря тому, что таргеты уже размещены на корпусе сканера, и они отслеживаются трекерным модулем. Этот измерительный прибор отлично подходит для быстрой оцифровки крупных деталей размером в несколько метров при сравнительно высокой точности.

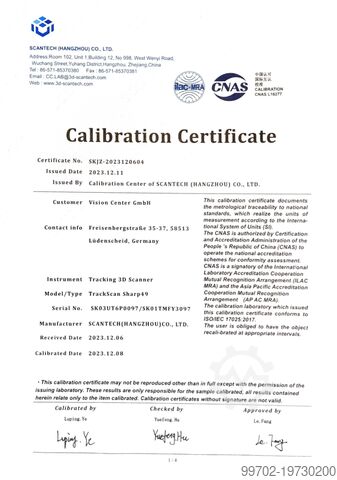

Устройство было откалибровано в лаборатории, аккредитованной по стандарту ISO 17025.
В комплекте поставляется программное обеспечение для сканирования.
Опционально доступны: контактный щуп (TouchProbe) для контактных измерений точек на объектах и ноутбук.

Примеры возможных областей применения:
- Оцифровка изготовленных деталей для последующего измерительного анализа, например, в рамках испытаний первых образцов
- Оцифровка объектов/запасных частей для последующего реверс-инжиниринга, например, для изготовления запасных частей или внесения изменений в конструкцию
- Оцифровка крупных технологических установок и помещений для целей планирования и моделирования
- Оцифровка транспортных средств для задач тюнинга

Технические характеристики:
3 режима работы лазера
Скорость сканирования: до 2 600 000 измерений/с
Объемная точность:
при 10,4 м³: до 0,049 мм
при 28,6 м³: до 0,067 мм
Hfec Edew Id E Es Ddcel
при 49,0 м³: до 0,089 мм

Рекомендуемый размер детали: 0,1 м – 12 м

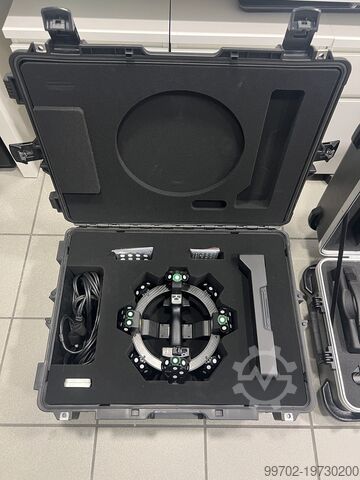

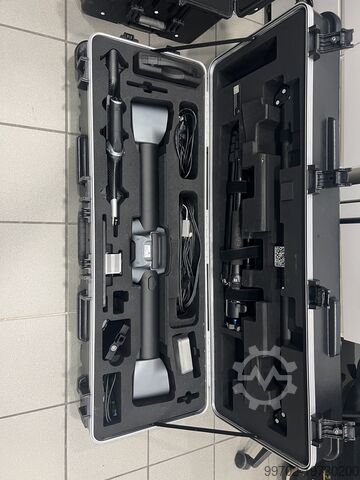

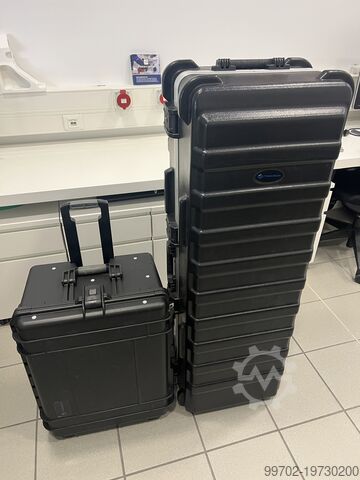

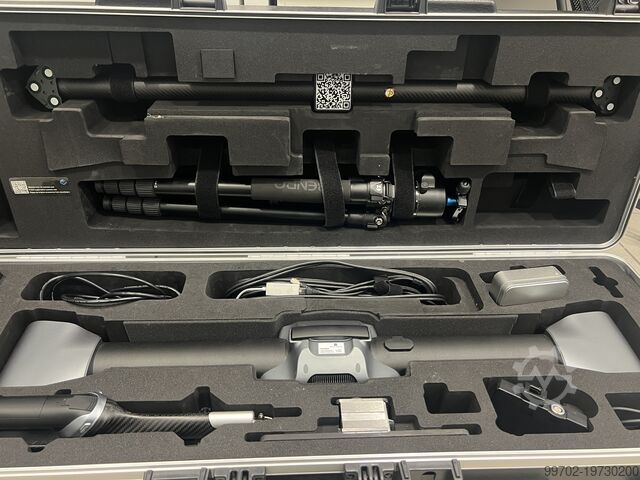

Вес полного комплекта кейса трекера: 37 кг
Вес полного комплекта кейса сканера: 21 кг

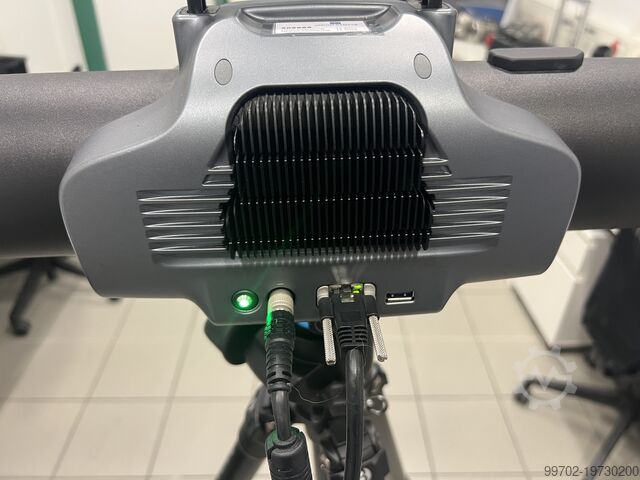

Вес трекерного модуля: 6,8 кг

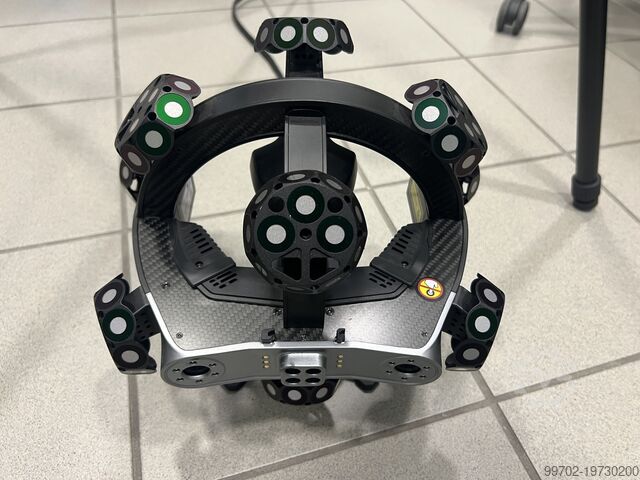

Вес блока сканера: 1,75 кг

Устройство полностью работоспособно, возможен осмотр под питанием.
