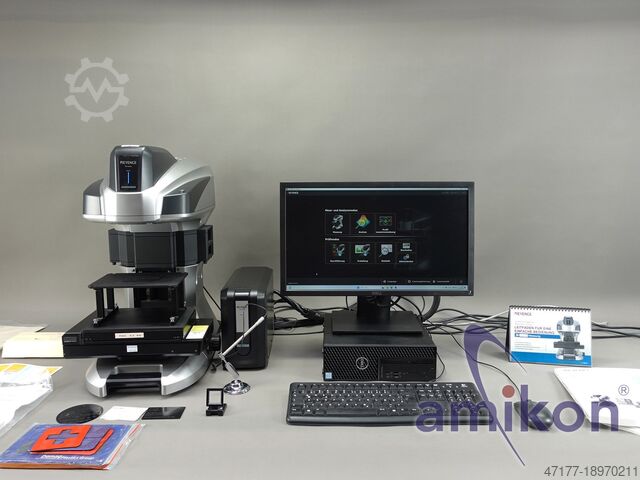

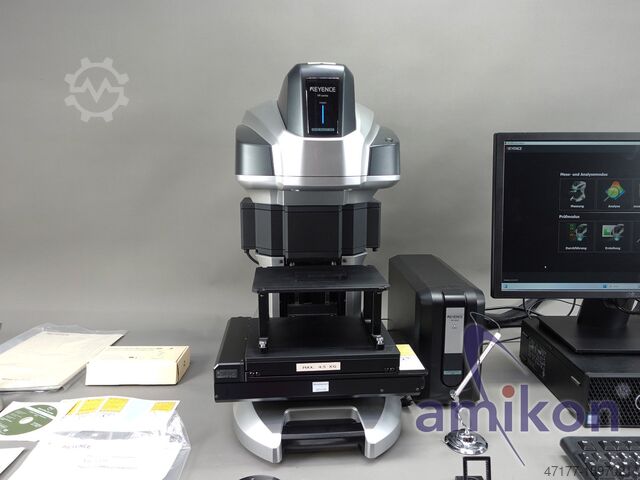

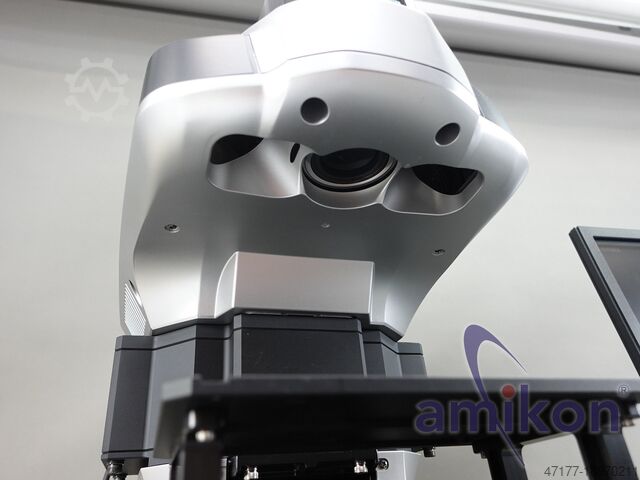

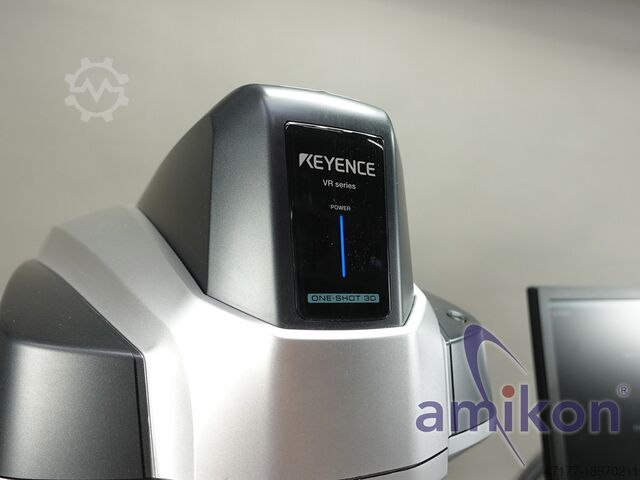

3D сканер 3D профилометр Keyence VR-5200 mit VR-5000

Описание

Кейнс
Модель: VR-5200
Тип: измерительная головка
Источники света
Источник света для просмотра: светодиодное кольцевое освещение (красный, синий, зеленый)
Источник света для измерения: Белый светодиод
Блок управления: ВР-5000
Диапазон просмотра и измерения
Режим макросъемки
Увеличение (на основе 15-дюймового монитора) 12×:
Горизонтально 24,0 мм
Вертикальный 18,0 мм
Увеличение (на основе 15-дюймового монитора) 25×:
Горизонтально 12,0 мм
Вертикальный 9,0 мм
Увеличение (на основе 15-дюймового монитора) 38×
Горизонтально 8,0 мм
Вертикальный 6,0 мм
Увеличение (на основе 15-дюймового монитора) 50×
Горизонтально 6,0 мм
Вертикально 4,5 мм
Микро режим
Увеличение (на основе 15-дюймового монитора) 40×
Горизонтально 7,6 мм
Вертикальный 5,7 мм
Увеличение (на основе 15-дюймового монитора) 80×
Горизонтально 3,8 мм
Вертикальный 2,9 мм
Увеличение (на основе 15-дюймового монитора) 120×
Горизонтально 2,5 мм
Вертикальный 1,9 мм
Увеличение (на основе 15-дюймового монитора) 160×
Горизонтально 1,9 мм
Вертикально 1,4 мм
Увеличение от 1× до 4×
Измерение высоты
Разрешение измерения 0,1 мкм
Диапазон измерения высоты
Без композиции изображения в Z
Режим макросъемки: 10 мм
Микрорежим: 1 мм
С композицией изображения в Z
Режим макросъемки: 50 мм
Микрорежим: 30 мм
Повторяемость (σ)
Без композиции изображения в Z
0,4 мкм
С композицией изображения в Z
1,0 мкм
Точность измерения
Без композиции изображения в Z
±2,5 мкм
С композицией изображения в Z
±4,0 мкм
Измерение ширины
Повторяемость (σ)
Макрорежим: 1 мкм
Микрорежим: 0,5 мкм
Точность измерения
Макрорежим: ±5 мкм
Микрорежим: ±2 мкм
Композиция изображения
Полностью автоматическое измерение (автоматическое управление XY + автоматическая фокусировка Z),
Автоматическое назначение, автоматическая настройка области
Диапазон измерения XY
206 х 104 мм

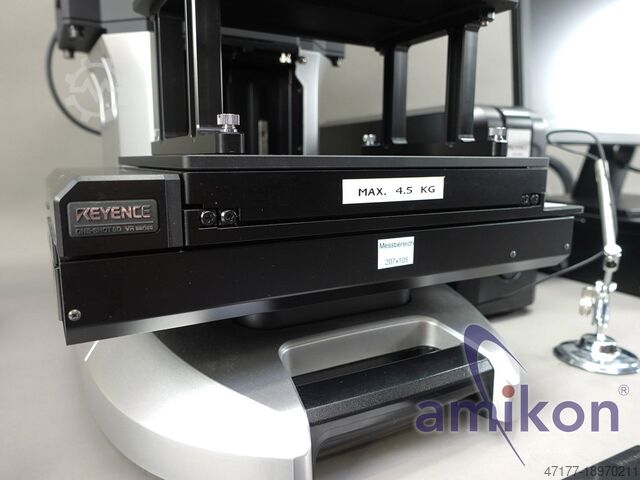

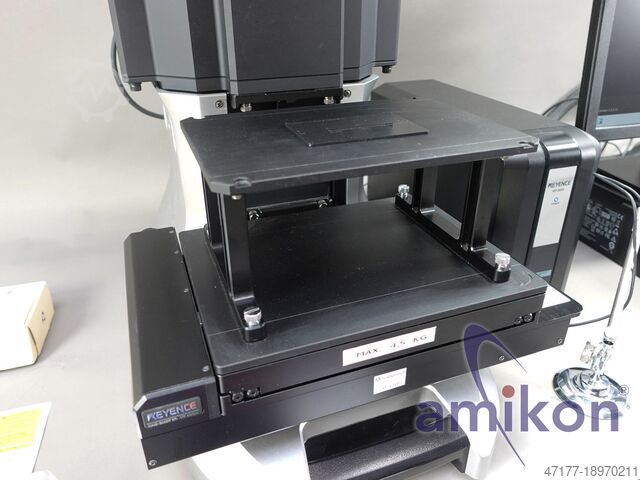

Таблица объектов
Ход XY 184 × 88 мм (моторизованный)
Z-ход 73 мм (моторизованный)
Грузоподъемность 4,5 кг
Рабочее расстояние 75 мм
Элемент записи изображения
4-мегапиксельная КМОП-матрица, Ч/Б
Линза передатчика
Двойной телецентрический объектив x 2
Приемная линза
Двойной телецентрический объектив
Обработка данных
Специальный ПК по спецификациям KEYENCE (операционная система: Windows 11 Pro)
Подключение к сети
Напряжение от 100 до 240 В переменного тока, 50/60 Гц
Потребляемая мощность макс. 200 ВА
Устойчивость к воздействию окружающей среды
Температура окружающей среды от 15 до 30 °C
Относительная влажность воздуха от 20 до 80% отн. F. (без конденсации)
Вес прибл. 28 кг (вес измерительного блока около 11 кг)
Таблица объектов расширения расстояния

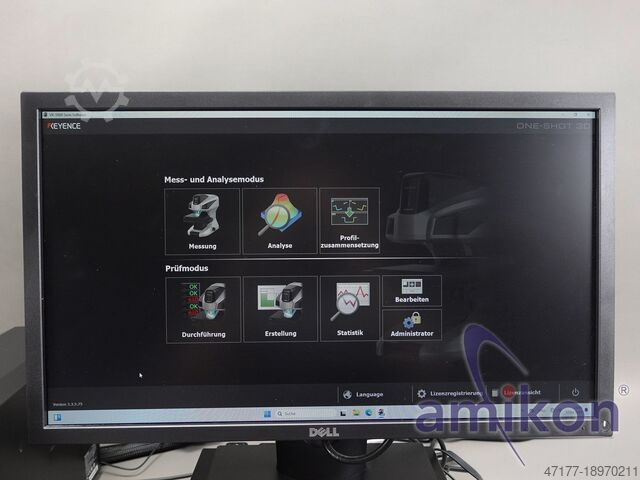

Просмотр программного обеспечения VR-5000 версии 3.3.5.75
Модуль композиции изображения VR-H3J
Создает одно большое изображение из серии изображений, полученных с помощью программы просмотра.
были записаны. Вы видите цветные изображения.
Модуль расширения анализа VR-H3CA
Nlsc R Newc Sxdec Ifnsc
Расширяет функциональность аналитического программного обеспечения. Можно сравнить измерения и
Выполнить сравнение измерений 3D CAD.
Состояние: б/у
Объем поставки: (как показано)
(Возможны изменения и ошибки в технических данных!)
Мы будем рады ответить на любые ваши дополнительные вопросы по телефону.
