Окончательная проверка Оптотехника Keyence TC23096 XG-H500M CA-DC21E XG-7701P

Описание

Стенд для испытания материалов / окончательный контроль
состоящий из следующих основных компонентов
Keyence XG-H500M Цифровая ч/б камера с 5 миллионами пикселей

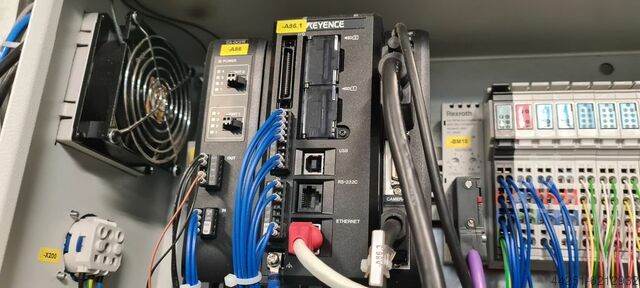

Keyence XG-7701P Многокамерная система обработки изображений/контроллер
Контроллер освещения Keyence CA-DC21E
Opto Engineering TC23096 Бителецентрическая линза
Noc R Njg Sxmfjc Ifnelc
Keyence XG-H500M Цифровая ч/б камера с 5 миллионами пикселей
ПЗС: 2/3-дюймовая монохромная ПЗС-матрица, квадратный элемент все пиксели 11-кратная скорость считывания, 5 050 000 пикселей
Метод сканирования: прогрессивный (61,2 мс), чересстрочный (40,3 мс)Чересстрочный - это процесс бинирования, при котором суммируются нечетные и четные строки.
Модель CA-DC21E Контроллер освещения
Тип Контроллер освещения Только для серий XG/CV-5000/CV-X200/CV-X100
Вход: Принудительное отключение освещения: Входное напряжение макс. 26,4 В, мин. 2 мА
Выход
Метод управления освещением
(1) Метод управления постоянным напряжением (освещение постоянным током)
(2) Метод широтно-импульсной модуляции (частота излучения: 100 кГц) [изменение настройки блока управления].
Уровни яркости
255 уровней цифровой [изменение настройки блока управления] Количество соединений
Количество подключений 2 канала (доступно для подключения светодиодов и подключения клеммной колодки)
Напряжение 12 В постоянного тока/24 В постоянного тока [настройка с помощью DIP-переключателей]
Мощность макс. 40 Вт (30 Вт на канал)
Синхронизация Синхронизация через FLASH-выход/непрерывное освещение [изменение настройки блока управления]
Время отклика
(1) Регулирование постоянного напряжения: макс. 10 мс для выхода 12 В, макс. 20 мс для выхода 24 В
(2) Метод широтно-импульсной модуляции: Макс
[...]
