Станок для балансировки карданных валов VTM Group BVI-03-88

Описание

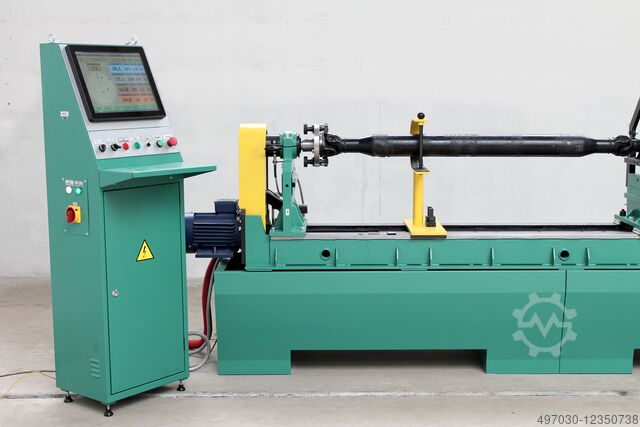

СТАНОК ДЛЯ БАЛАНСИРОВКИ КАРДАННЫХ ВАЛОВ BVI-03-88
Балансировочный станок для профессионального ремонта карданных валов массой до 200 кг.
Станок с жесткими опорами приспособлен для тяжелых карданных валов грузовых автомобилей и специальной техники. Высокая чувствительность опор позволяет также качественно балансировать карданные валы легковых автомобилей.
Станок предназначен для балансировки карданных валов в условиях мастерских по ремонту карданов. Станок может быть быстро перенастроен для балансировки большого количества одиночных карданных валов различных конструкций, а также для изготовления небольших партий валов.
.
.
.
В ДВА РАЗА быстрее, чем ваша машина.
Этот балансировочный станок предназначен для балансировки вала не только качественно, но и быстро.
Если вы можете балансировать в 2-2,5 раза быстрее, то это ваше реальное конкурентное преимущество.
.
..
...
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

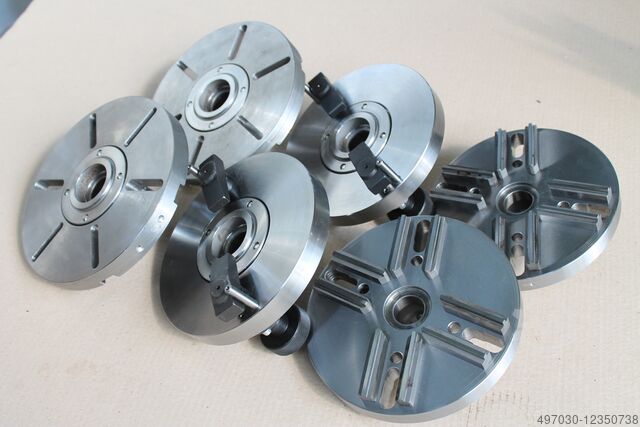

Станок оснащен тремя основными типами адаптеров:

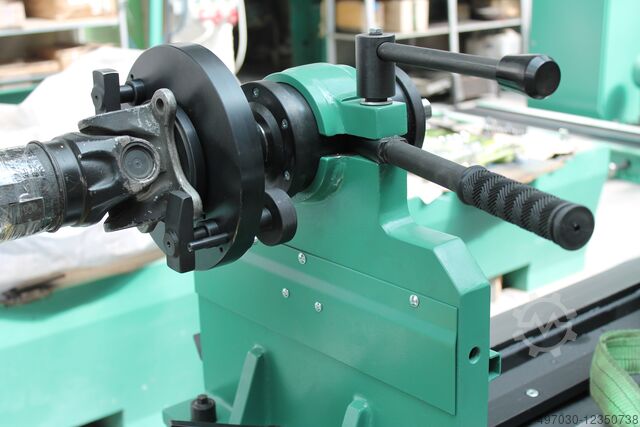

1. Быстрозажимные универсальные адаптеры. Имеют два основных преимущества: Во-первых, благодаря специальной конструкции фланец карданного вала зажимается в течение 5 секунд. Это преимущество обусловлено тем, что фланец карданного вала не нужно крепить болтами.
БЕЗ БОЛТОВ ВАЛ МОЖНО ЗАЖАТЬ В 4 РАЗА БЫСТРЕЕ.
Второе преимущество - центрирующие кольца. Карданный вал устанавливается в адаптеры с центрирующими кольцами, которые можно изготовить на обычном токарном станке под большинство распространенных карданных валов.
2. Фланцевые адаптеры KV. Используются для балансировки валов с фланцами с поперечными зубьями. Применяются для четырех размеров фланцев: 120, 150, 180, 205 мм. Обычно используются на карданных валах грузовых автомобилей.
3. переходник с пазами. Используется для установки различных фланцев с отверстиями. Установка карданного вала осуществляется так же, как и на универсальных адаптерах, с помощью центрирующих колец.
Nloc Ron E Skwo Nc Ifnec
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

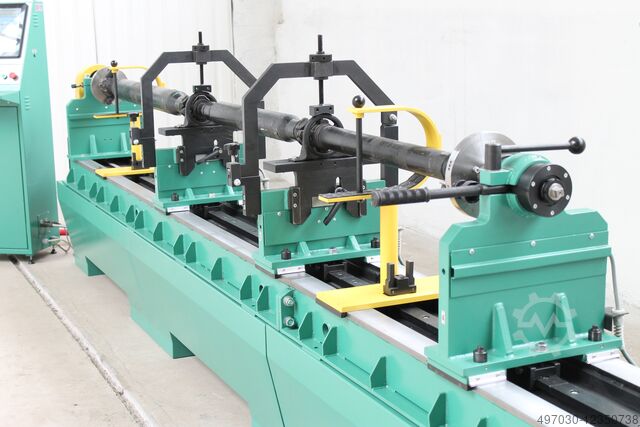

- Балансировка 2-х, 3-х и 4-х опорных карданных валов
- Длина вала до 5200 мм, масса до 200 кг
- Установка кардана за 1 минуту
- Стандартный набор адаптеров - установка 80% карданных валов;
- Три способа крепления центрального подшипника
- Станок с жестким подшипником - безопасная балансировка валов с большим начальным дисбалансом
- Станок обслуживается одним рабочим
- Подвижный шпиндель задней бабки - быстрая переналадка, удобное управление
- Защитный кронштейн с зажимом для быстрой установки
- Измерение во всех плоскостях одновременно
- Калибровка станка оператором
- Отображение дисбаланса в режиме реального времени
- Создание и печать отчетов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная масса карданного вала 200 кг
Максимальный диаметр фланца 300 мм
Максимальная длина карданного вала 5200 мм
Количество опор машины 4
Количество одновременно измеряемых плоскостей 2, 3, 4
Минимально достижимый остаточный удельный дисбаланс, 10 г мм/кг
Диапазон частоты вращения ротора 1000-2500 об/мин
Параметры питающей сети 380 В, 3 Ph, 50 Гц
Потребляемая мощность, минимальная, 3 кВт
Габаритные размеры (длина х ширина х высота) 6000 х 1100 х 1450 мм
Масса 1100 кг
