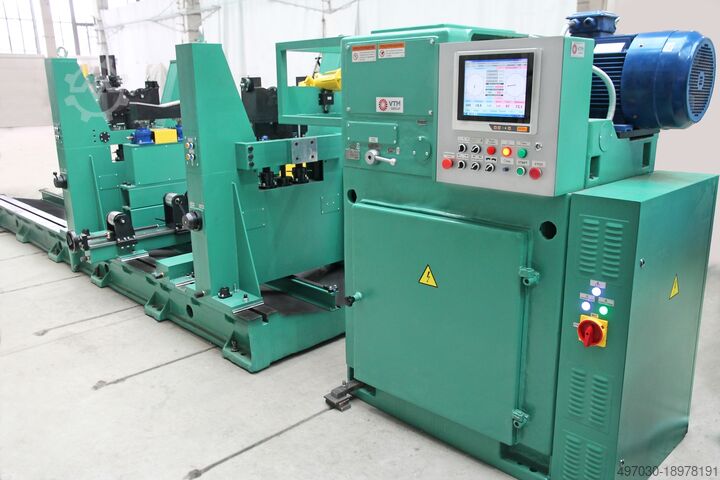

Горизонтальный динамический балансировочный станок 9K719

Описание

Горизонтальные балансировочные станки с мягкими подшипниками 9К719 грузоподъемностью от 100 до 10000 кг предназначены для высокоточной балансировки роторов электродвигателей, насосов, компрессоров, воздуходувок и дымососов, редукторов, турбин энергетической техники.
Самоустанавливающиеся ролики обеспечивают правильное выравнивание роторов, упрощая настройку и сокращая время балансировки.

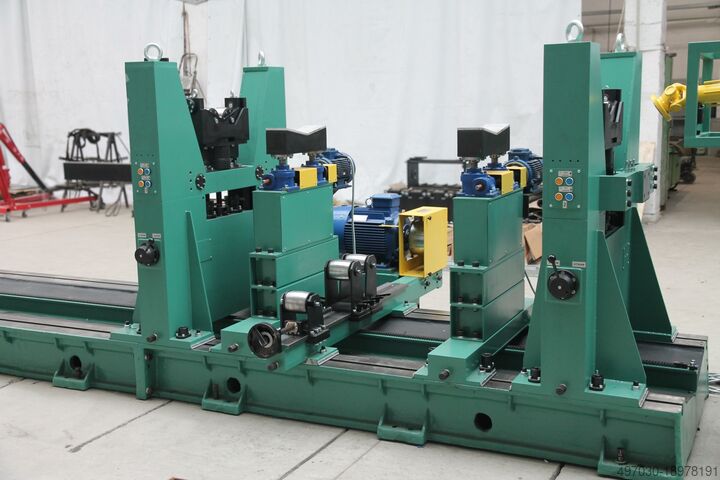

Система комбинированного привода имеет уникальную конфигурацию с двумя осевыми приводами и ременным приводом, установленными на одной станине.
В целом, этот станок отличается высокой универсальностью и эффективностью при балансировке различных типов роторов, что делает его идеальным для ремонтных и производственных цехов.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
• Система мягких подшипников: эта система обеспечивает линейную чувствительность во всем диапазоне скоростей при балансировке. Результатом является исключительно высокая точность балансировки, достигающая до 0,04 г·мм/кг во всех диапазонах масс роторов.

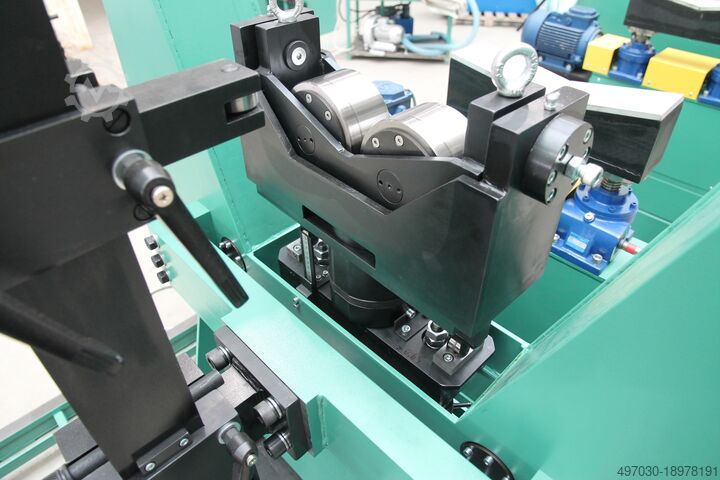

• Кассета с самоустанавливающимися роликами автоматически подстраивается под ротор по двум осям, устраняя необходимость в точной центровке. Такая конструкция сокращает время настройки машины и, следовательно, общее время, необходимое для балансировки.
• Ролики с широкой контактной зоной: цилиндрические ролики обеспечивают широкую контактную поверхность, предотвращая образование задиров или деформацию опорных поверхностей ротора. Это имеет решающее значение при балансировке тяжелых роторов в течение длительного времени, сводя к минимуму риск повреждения из-за длительного контакта или неправильной нагрузки.

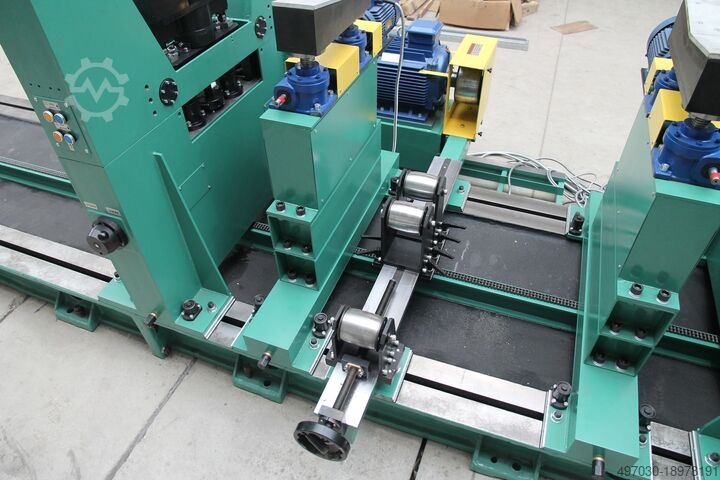

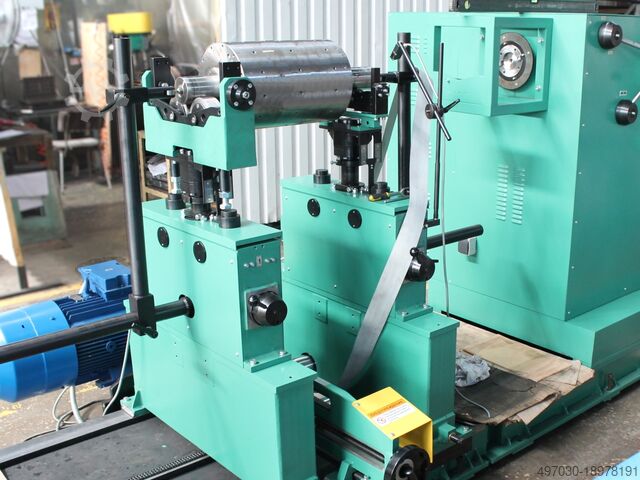

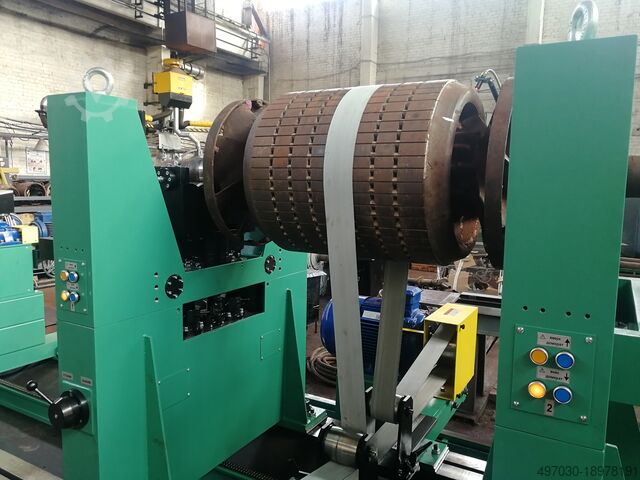

• Комбинированная система привода: роторы относительно небольшой массы могут приводиться в движение «ременным приводом», что делает машину более универсальной и позволяет балансировать очень широкий спектр деталей. Тяжелые роторы вращаются «осевым приводом» с помощью карданного вала.
• Роторные домкраты: специализированные нагрузочные устройства могут быть интегрированы для обеспечения плавного и точного размещения ротора на опорах роликов. Это сводит к минимуму риск повреждения деликатного узла роликов, особенно при работе с тяжелыми или чувствительными роторами.
• Высокая точность балансировки благодаря автоматической калибровке балансировочного станка непосредственно для каждого ротора путем определения коэффициентов влияния. Его простота использования, высокая точность измерений и интегрированные специализированные функции позволяют специалистам по балансировке достигать выдающихся результатов в кратчайшие сроки.
• Частотный преобразователь обеспечивает плавный разгон и торможение электродвигателя и бесступенчатое регулирование скорости ротора.
• Не требуется специальных фундаментов и виброизоляции, нет необходимости крепить машину к полу.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон веса балансируемых роторов 100 - 10'000 кг
Максимальный диаметр ротора (над подложкой) 2500 мм
Расстояние между центрами опор ротора 400 - 5600 мм
Тип опоры Ролики
Передаточный элемент вращения ротора Ременная / Карданная
Минимально достижимый остаточный удельный дисбаланс 0,4 г*мм/кг
Диапазон скоростей ротора 300 - 1000 об/мин
Мощность электродвигателя 30 кВт
Параметры питающей сети 380 В, 3 фазы, 50 Гц
