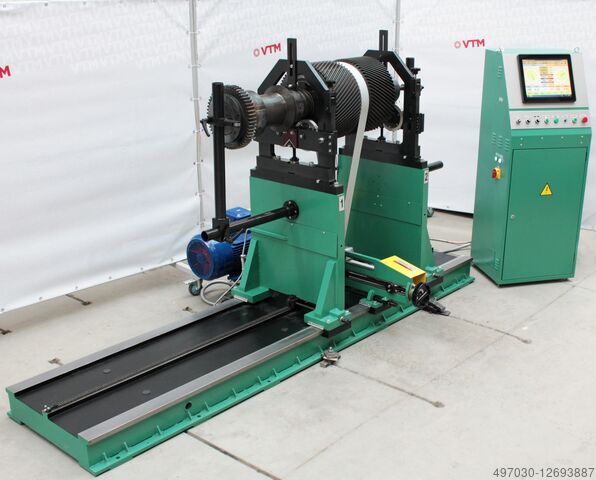

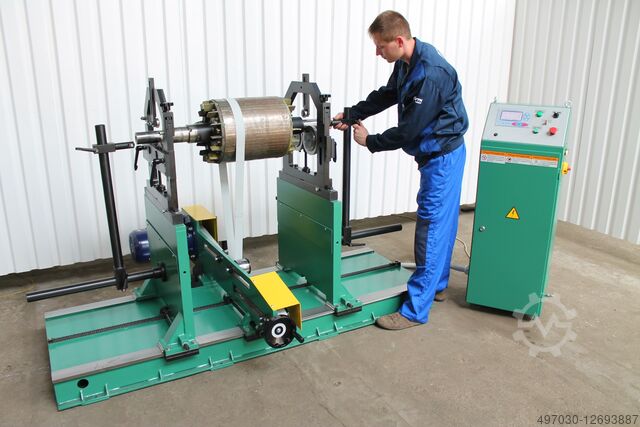

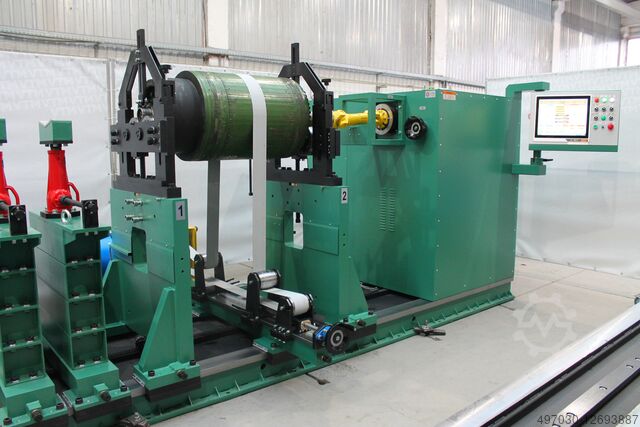

Горизонтальный динамический балансировочный станок 9D717

Описание

Балансировочный станок 9D717 - это универсальный и надежный инструмент для балансировки широкого спектра роторов массой от 15 до 1500 кг.
На этом станке можно балансировать различные типы роторов, включая консольные роторы с внутренним и внешним расположением, роторы на специальных оправках и роторы на собственных подшипниках.

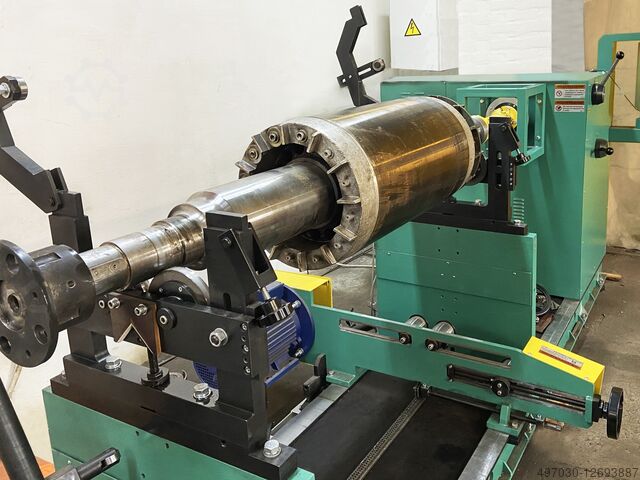

Конструкция станка проста и в то же время функциональна, что позволяет легко балансировать якоря, роторы генераторов, крыльчатки и колеса вентиляторов даже при больших начальных дисбалансах. Кроме того, станок позволяет балансировать роторы в собственных подшипниках, что экономит время ремонта и предотвращает повреждение цапф ротора.
Он подходит для определения и устранения дисбаланса роторов электродвигателей, металлургических редукторов, винтов и полиграфического оборудования.

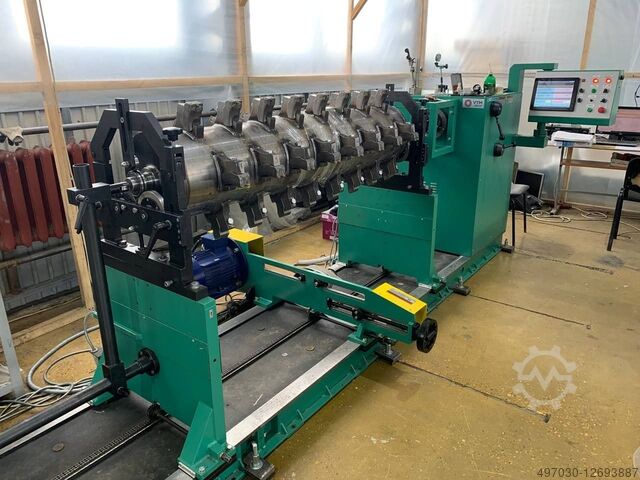

Балансировочный станок 9D717 также способен балансировать детали дискового типа, такие как крыльчатки и рабочие колеса дымососов, а также устранять дисбаланс деталей валового типа, таких как молотильные барабаны и роторы комбайнов.
В целом, этот станок обладает высокой универсальностью и эффективностью при балансировке роторов различных типов, что делает его идеальным для ремонтных и производственных цехов.
ВЫВОДЫ
Nlecepdpn Ue R Nc Ifnjc
- Специально разработанные ролики используют передовую запатентованную технологию шлифования "Exact Barrel" и установлены на прецизионных подшипниках.
- Монолитная конструкция опор и основания исключает потери на вибрацию при балансировке за счет уменьшения количества элементов "колебательной системы".
- Это позволяет измерять большие начальные дисбалансы без разрушения станка и корректировать дисбаланс ротора непосредственно на станке.
- Низкая собственная резонансная частота опор позволяет балансировать ротор на низких частотах вращения.
- Ширина опорных роликов и блока роликов позволяет устанавливать роторы с очень короткими шейками подшипников ротора. Модульная конструкция позволяет устанавливать роторы с нестандартной конфигурацией с помощью распорок или инструмента.
- Высота блока роликов регулируется, что позволяет балансировать роторы с различными диаметрами цапф.

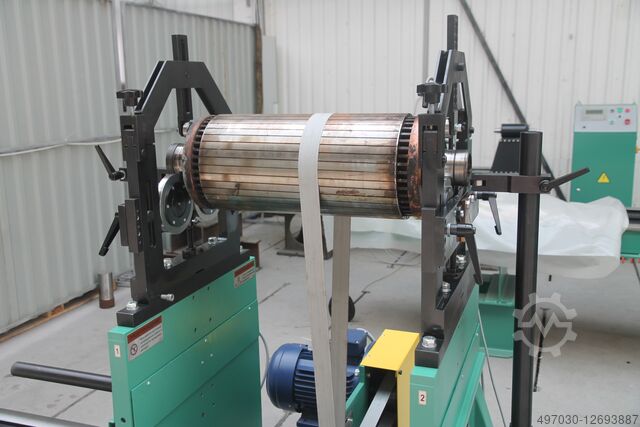

- Ременной привод имеет запатентованную конструкцию "Long stroke", которая позволяет вращать любой ротор, используя только два приводных ремня.
- Привод с частотным преобразователем обеспечивает плавное ускорение и замедление электродвигателя и бесступенчатое регулирование скорости вращения ротора.
ИЗМЕРЕНИЕ И УПРАВЛЕНИЕ
- Мы делаем балансировку проще - это главное преимущество наших балансировочных систем.
- Процесс балансировки отображается в реальном времени, а поведение ротора при дисбалансе отслеживается на экране, что позволяет достичь наилучшего результата.
- Максимальная чувствительность станка в любой момент работы, настройка и калибровка станка выполняется оператором самостоятельно.
- Не подвержен влиянию внешних вибрационных факторов на результат измерения, имеет высокую степень защиты от различных помех.
- Простота освоения рабочих навыков и обслуживания для любого сотрудника.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Весовой диапазон сбалансированных роторов 15 - 1500 кг
Максимальный диаметр ротора (над станиной) 1800 мм
Расстояние между центрами опор ротора 360 - 3000 мм
Тип опоры Ролики
Передаточный элемент для вращения ротора Ремень / кардан
Минимально достижимый остаточный удельный дисбаланс 0,4 г*мм/кг
Диапазон частоты вращения ротора 300 - 1500 об/мин
Мощность электродвигателя 7,5 кВт
Параметры питающей сети 380 В, 3 Ph, 50 Гц
