Динамические балансировочные станки VTM Group 9D716

Описание

Динамические балансировочные станки с жесткими подшипниками серии 9D716 изначально были разработаны для удовлетворения потребностей широкого круга заказчиков.
Они, несомненно, являются лучшим решением при необходимости балансировки широкого спектра типов, масс и размеров роторов. Это обусловило их применение в самых разных отраслях промышленности.
В станках реализовано множество уникальных технических решений, позволяющих в кратчайшие сроки производить настройку и балансировку сложных роторов без потери точности определения дисбаланса.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СТАНКА
- Специально разработанные ролики используют передовую запатентованную технологию шлифования Exact Barrel и установлены на прецизионных подшипниках.
- Монолитная конструкция опор и основания исключает потери на вибрацию при балансировке за счет уменьшения количества элементов "колебательной системы".
- Это позволяет измерять большие начальные дисбалансы без разрушения станка и корректировать дисбаланс ротора непосредственно на станке.
- Низкая собственная резонансная частота опор позволяет балансировать ротор на низких частотах вращения.
- Ширина опорных роликов и блока роликов позволяет устанавливать роторы с очень короткими шейками подшипников ротора. Модульная конструкция позволяет устанавливать роторы с нестандартной конфигурацией с помощью распорок или инструмента.
- Высота блока роликов регулируется, что позволяет балансировать роторы с различными диаметрами цапф и центрировать ротор при настройке станка.
- Уникальная технология "Micro-Tuning" устраняет эффект осевого проскальзывания при вращении.
- Ременная передача имеет запатентованную конструкцию "длинного хода", позволяющую вращать любой ротор с помощью всего двух приводных ремней.
- Привод с частотным преобразователем обеспечивает плавный разгон и торможение электродвигателя и бесступенчатое регулирование скорости вращения ротора.
ВАРИАНТЫ КОНСТРУКЦИИ МАШИНЫ

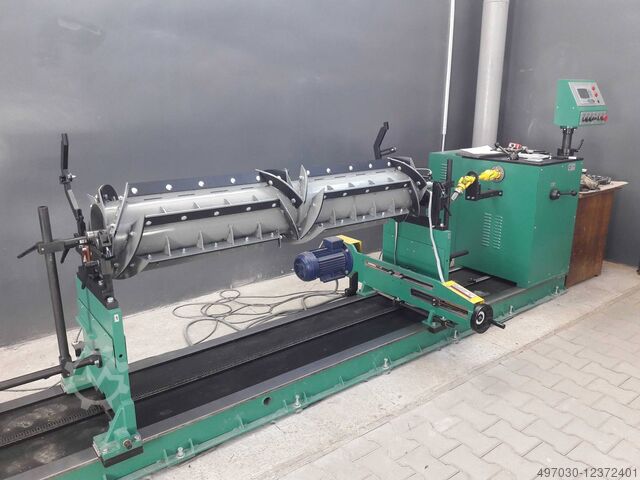

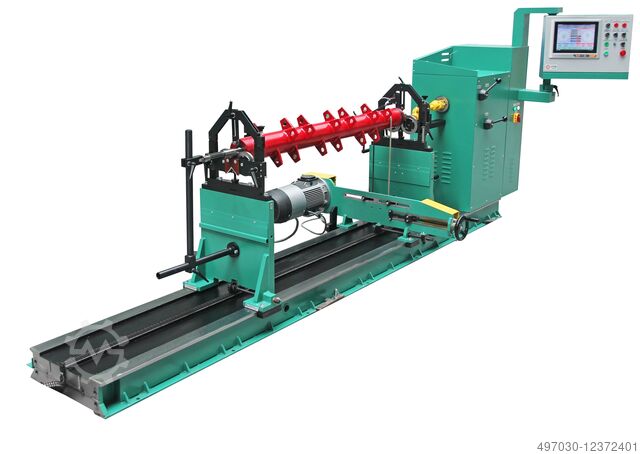

- Осевой привод с использованием карданного вала. Способен передавать высокий крутящий момент от электродвигателя к ротору. Этот тип привода применяется для деталей с высоким аэродинамическим сопротивлением или особыми конструктивными особенностями (например, шнеков).

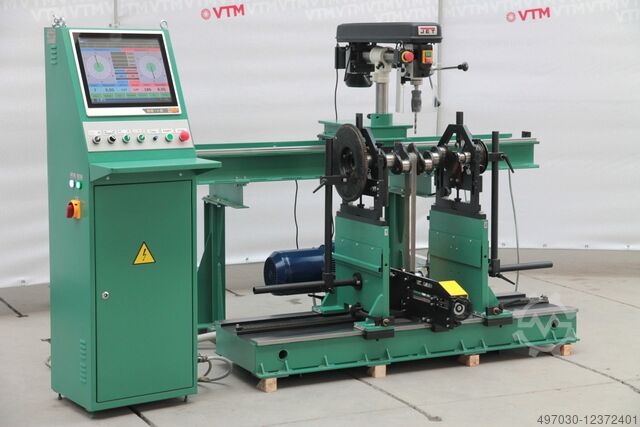

- Модуль сверления для коррекции дисбаланса ротора без снятия его с машины. Удобен в использовании для повышения производительности операции.
- Удлиненная станина машины. Станина станка может быть изготовлена под ротор любой длины. В нашей практике были станки для роторов длиной 12 м.
ИЗМЕРЕНИЕ И КОНТРОЛЬ
- Мы упрощаем процесс балансировки - это главное преимущество наших балансировочных систем.
- Процесс балансировки отображается в реальном времени, а поведение ротора при дисбалансе отслеживается на экране для достижения наилучшего результата.
- Максимальная чувствительность станка в любой момент работы, настройка и калибровка станка выполняется оператором самостоятельно.
- Свободный от влияния внешних вибрационных факторов на результат измерения, он обладает высокой степенью защиты от различных помех.
- Лучшие в мире функциональность и точность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Весовой диапазон сбалансированных роторов 5 - 500 кг
Максимальный диаметр ротора (над станиной) 1300 мм
Диаметр опорных шеек ротора 30 - 180 мм
Расстояние между центрами опорных шеек ротора 200 - 2000 мм
Тип опоры Ролики
Njc R Ncjn Hwqvj Ifnolc
Передаточный элемент для вращения ротора Ремень / кардан
Минимально достижимый остаточный удельный дисбаланс 0,4 г.мм/кг
Диапазон частоты вращения ротора 300 - 1500 об/мин
Мощность электродвигателя
