TCM DEK Printing Machines Bofa International

Описание

Система подачи воздуха: Рециркуляция
Температурный диапазон: +/- 8°C от окружающей среды в программируемом диапазоне 19 - 30°C
Контроль температуры: +/- 0.5°C
Мощность охлаждения: 2000 Вт
Датчик температуры: общий выход со встроенного датчика принтера (входное напряжение 0 - 10 В при температуре 0 - 50°C)
Фильтр очистки воздуха: G4 (91% среднее сопротивление) EN 779: 2002
Газообразный хладагент: R134a 0,75 кг
Ток полной нагрузки: 12.6A
Пусковой ток: 20A
Частота: 50 / 60 Гц
Csc R Nc Ifehg Rcxsnsrd
Напряжение: 230В +/- 10% (рабочий диапазон 207В - 253В) однофазное
Акустический шум: > 75 дБ
Размеры: 1300 мм в высоту (+ маяк), 510 мм, 540 мм
Конденсат: Собирается в 5-литровый контейнер для утилизации или отводится по трубопроводу в дренаж.
Вес: 100 кг
Документация не включена

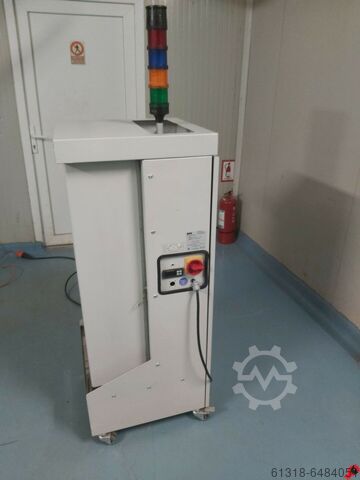

TCM - это прецизионный модуль контроля температуры, разработанный для улучшения процесса печати путем обеспечения высокостабильной и точно контролируемой температуры воздуха в принтерах DEK.
Рабочий диапазон TCM обеспечивает широкий контроль температуры процесса по обе стороны от заводской температуры окружающей среды. Поскольку области применения становятся все более разнообразными, требование к получению высокопроизводительных результатов может быть облегчено благодаря возможности как нагревать, так и охлаждать воздух от заводской температуры. Например, для клеевой печати выгодно использовать температуру в диапазоне 25-30°C, что обычно выше, чем температура окружающей среды на заводе.
Кондиционированный воздух подается из TCM в зону печати и возвращается по воздуховодам, расположенным под принтером. Дизайн воздуховодов был разработан для достижения минимального расхода воздуха в зоне процесса, что продлевает срок службы трафарета и увеличивает липкость паяльных паст.
Благодаря оптимизированной конструкции и системе рециркуляции TCM является энергоэффективным и требует минимальной потребляемой мощности от однофазной сети. Отработанный воздух выводится через верхнюю часть TCM, что избавляет от необходимости подключения к заводским вытяжным системам.
TCM автоматически отключается после заранее установленной задержки, если принтер выключен или крышки оставлены открытыми.
Для контроля температуры процесса TCM использует выходной сигнал встроенного датчика температуры, расположенного на печатной каретке принтера, что обеспечивает точную обратную связь и контроль.
Для предотвращения загрязнения процесса кондиционированный воздух проходит через фильтр перед входом в принтер. Возможность загрязнения процесса дополнительно снижается благодаря тому, что TCM поддерживает более высокое давление воздуха внутри принтера по сравнению с окружающей средой, что ограничивает попадание твердых частиц, находящихся в воздухе.
Рабочее состояние модуля отображается с помощью четырехцветного маячка, хорошо видимого операторам линии.
Образующийся конденсат можно отводить самотеком или собирать в легко опорожняемый 5-литровый контейнер. Два датчика контролируют уровень конденсата и предупреждают с помощью маячка, когда контейнер необходимо опорожнить. TCM автоматически отключается, если контейнер не опорожнен, чтобы предотвратить переполнение.
Цена продажи: 1900 евро + НДС, договорная, FCA Орадя, Румыния
