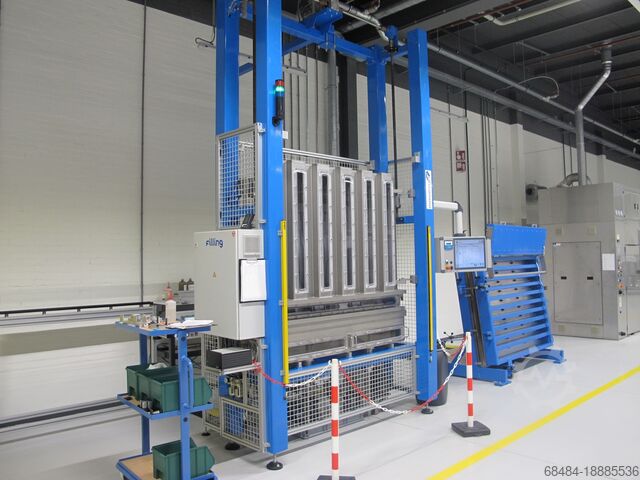

08 Станция Масевеон + Дегазационная установка LC Masevon Station Chamber Up-Down + + LC Degassing Unit

Описание

1. Введение:
1. В этом документе описываются функциональные требования, касающиеся:
1.1. Дегазационная камера LC-tray
1.2. Камера дегазации лотка LC представляет собой (камеру контролируемого вакуума), в которой
алюминиевый поддон, содержащий ЖК-жидкость, дегазируется в вакууме
окружающей среды в течение определенного периода времени (т.е. захваченный воздух откачивается)
Вакуумный профиль;
1.1. Заданные значения давления регулируются в диапазоне от 1,103 до 1,10-3 мбар.
1.1.1. Диапазон измерений: 1.103 – 5.10-4
1.2. Заданные значения времени регулируются в диапазоне от 1 до 600 мин на шаг
1.2.1. Этап дегазации (D) может длиться от нескольких минут до нескольких дней.
1.3. Скорость эвакуации и вентиляции должна быть контролируемой.
1.4. Цикл эвакуации (A – D) выполняется автоматически.
1.4.1. Шаг вентиляции (E) должен быть активирован вручную (оператором)
Crjc R Ncowam Sae Ifnsd
1.5. Типичный профиль дегазации
2. Интерьер;
2.1.Полированная технологическая камера из нержавеющей стали (алюминия) (внутри)
2.1.1. Скорость утечки будет обсуждаться
2.2. Ящик для поддона LC (адаптация) для легкой (выгрузки) загрузки поддона LC (без ударов/тряски)
движение разрешено), см. Раздел 2 Размеры лотка LC и Приложение 1
2.3. Поддон для жидкой фазы должен быть всегда ровным (по уровню воды), чтобы предотвратить проливание жидкой фазы.
2.4.Камера должна быть легко/быстро доступна для очистки и/или поддона для жидкостной хроматографии.
(раз)грузка
2.5.Внутренняя часть камеры должна быть отполирована для легкой очистки и предотвращения
загрязнение и/или накопление влаги
2.6.Возможность мониторинга (окна) цикла дегазации, т.е. мониторинг LC
поведение поверхности жидкости в лотке LC
2.7.Отсутствие загрязнения процесса, вызванного материалом камеры (-производство)
