Промышленный робот Vieweg Desktop Dispensing Robot VR3403

Описание

Настольный робот VR3403F — версия для тяжелых условий эксплуатации Артикул № 505945
+Стартовая коробка для серии роботов JR-3000 Артикул № 505832

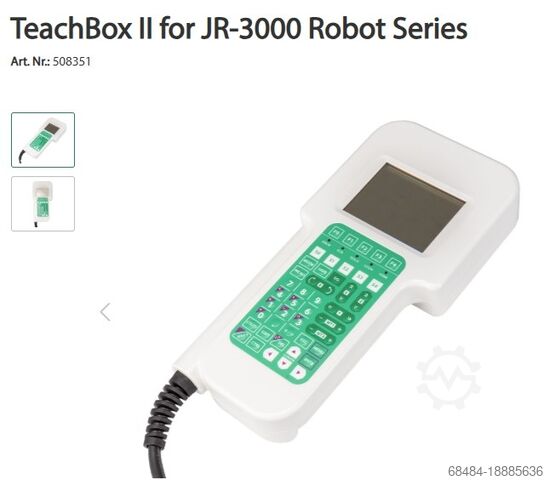

+TeachBox II для серии роботов JR-3000, артикул 508351
+ Корпус
Роботы-диспенсеры
Дозирующие роботы обеспечивают автоматизированное и контролируемое дозирование материалов на заготовку. Благодаря нашим промышленным роботам процесс дозирования можно контролировать надежно и с высокой степенью повторяемости. Программирование приложения легко настраивается и может быть настроено в соответствии с потребностями. Эксплуатация дозирующего робота проста и удобна для пользователя.
Это усиленная версия VR3403F. Грузоподъемность инструмента составляет 15 кг. Максимальный вес заготовки может составлять 20 кг.

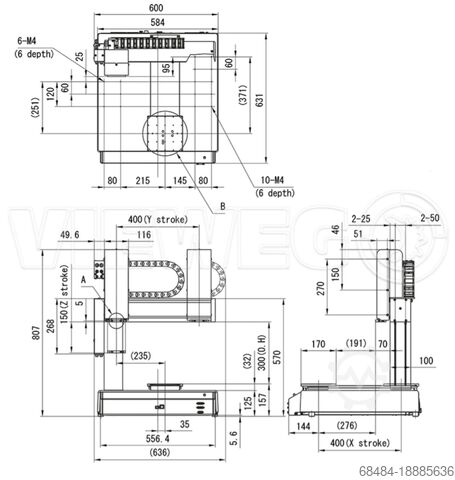

Модель VR3400F имеет рабочий диапазон 400 x 400 мм. Программирование процедуры дозирования можно легко выполнить с помощью Teachbox, поставляемого вместе с роботом, или программного обеспечения для операционной системы Microsoft® Windows®.
Операция:
Наши декартовы дозирующие роботы автоматически интерполируют линии и кривые по всем осям. Мощное и удобное программное обеспечение предоставляет пользователю понятные инструкции для быстрого и легкого создания программ. Это означает, что устройство будет готово к использованию уже через несколько минут.
Варианты подключения:
Система оснащена интерфейсом сигналов ввода/вывода (16 входов/16 выходов) для управления внешними системами.
Программирование:
Программирование осуществляется с помощью обучающего блока (13-строчный дисплей с подсветкой). Идеальное дозирование благодаря непрерывным траекторным движениям. Опционально Windows® и программное обеспечение CAD для ввода координат.
Функции:
Точки, линии, дуги и окружности
Уплотнения, отливки, пломбы и изоляция
Идеальное дозирование благодаря точности повторения макс. отклонение 0,01 мм
Навыки работы с компьютером не требуются
Быстро, точно и надежно
Технические данные:
Скорость PTP: ось X 900 мм/с; Ось Y 900 мм/с; Ось Z 400 мм/с; Ось R 900 °/с
Скорость CP: 850 мм/с Сочетание движений X/Y/Z
Точность повторения: ± 0,007 мм на ось
Объем памяти: Макс. 32 000 баллов на системную карту
Управление: PTP (от точки к точке) и CP (непрерывное движение)
Интерполяция: одновременная (CP) 3D линейная интерполяция осей XYZ
Программирование: удаленный и ручной ввод данных (MDI)
ПЛК: 100 программ, 1000 шагов для каждой программы
Сигналы ввода/вывода: СИСТЕМНЫЙ Ввод/вывод 16 входных и 16 выходных сигналов; USER I/O-1 (опционально) 8 входных и 8 выходных сигналов (включая 4 реле); I/O-MT (опционально): также может управлять двумя внешними двигателями
Внешние интерфейсы: RS-232C (3 канала) для внешнего устройства; USB для хранения и загрузки программ или резервного копирования; Полевая шина CC-Link; DeviceNet; Profibus (опционально); Локальная сеть для подключений промышленных концентраторов PoE
Относительная влажность: 35-85% без конденсации
Цвет: зеленый
Привод: Шаговый
Установка: Настольный робот
Корпус
В целях безопасности на рабочем месте наши дозирующие роботы могут эксплуатироваться только с использованием соответствующих защитных средств.
Наши защитные кожухи являются фиксированными, разделяющими защитные устройства, которые образуют физический барьер между человеком и машиной.
Crec Rswanafj Nc Ifnod
Наши защитные кожухи соответствуют всем требованиям Директивы по машинному оборудованию.
Это означает, что ничто не препятствует получению декларации о соответствии ЕС (маркировки СЕ).
Выбор подходящего защитного ограждения зависит от многих ф
