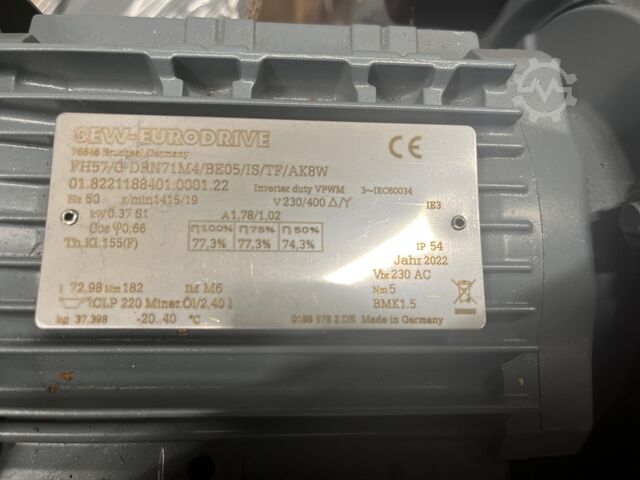

плоский мотор-редуктор SEW-EURODRIVE FH57/G DRN71M4/BE05/IS/TF/AK8W

Описание

В наличии 3 штуки, цена за единицу!

Частота вращения [об/мин]: 1415 / 19
Общее передаточное отношение [i]: 72,98 / бесконечно
Максимальный момент [Нм]: 600
Выходной крутящий момент [Нм]: 182
Коэффициент эксплуатации SEW-FB: 3,30
Тип исполнения IM: M6
Положение клеммной коробки [°]/ввод кабеля: 270 (T) / стандартный
Hfec Edewy Umrs Ddcsl
Смазочный материал / объем [л]: CLP 220 минеральное масло / 2,40
Покрытие: финишное покрытие RAL7031-серый с голубым оттенком

Редуктор: FH57/G
Полый вал: 40 мм
Тип исполнения: полый вал с муфтой усадки
Дополнительно: G демпфирующие резиновые опоры
Документация № A: 26865343, 26883392
Список запасных частей: 422511499

Двигатель: DRN71M4/BE05/IS/TF/AK8W
Мощность двигателя [кВт]: 0,37
Частота двигателя [Гц]: 50
Длительность включения S1-S10: S1
Напряжение двигателя [В] / схема соединения: 230/400 треугольник/звезда
Номинальный ток [A]: 1,78 / 1,02
cos φ: 0,66
Электрическая схема разъема: R81 / 680790306
Класс нагревостойкости [°C]/Степень защиты [IP]: 155(F) / 54
Международный класс эффективности: IE3
КПД при 50/75/100% Pn [%]: 74,3 / 77,3 / 77,3
Маркировка CE: Да
Исполнение IS: полный разъем
1-й разъем: IS = интегрированный разъем
1-й электрический интерфейс: 6 выводов обмотки двигателя с клиентской стороны, 3-проводное питание с перемычкой
Код разъема: 01IB
Тормоз: BE05
Напряжение/момент тормоза [В]/[Нм]: 230 AC / 5
Выпрямитель тормоза: BMK1.5
Схема тормоза: B121 / 690090206
Вентилятор: металлический кожух вентилятора
Защита двигателя: TF = температурный датчик PTC
Датчик: AK8W / Центрированный по валу, силовой монтаж через конусный вал
Электрический интерфейс: асинхронный, последовательный RS485
Инкрементальное значение: 2048
Абсолютное значение: однооборотный 16 бит + многооборотный 16 бит
Разъем датчика: интегрированный разъем датчика на крышке с соединительной крышкой, без термоконтроля двигателя, A1GA
Положение разъема/ввод кабеля: 270 (T) / стандартный
Параметры питания датчика: DC 7-30В
Схема датчика №: 681810208
Код датчика 1: 03AA20AN60AC
Тех. паспорт датчика: 63297795
Крышка клеммной коробки: IS крышка клеммной коробки из алюминия с резьбовыми отверстиями 1xM25, 1xM12 и 1xM20
Документация № A: 25957066, 26857987, 26864274

Табличка: немецкий язык
1-й комплект таблички / положение: 0°
Язык таблички (2-й комплект): немецкий
2-й комплект / положение: В комплекте, отдельный пластиковый пакет
Руководство пользователя / язык / количество: немецкий / 0
Список запасных частей / язык / количество: немецкий / 0
Статистический товарный номер: 85015100
