Синхронный серводвигатель с удерживающим тормозом и редуктором, ; мотор-редуктор, электродвигатель, LUST LTI DRIVES LSK-190-7-30-560 T1,P,KK,1R

Описание

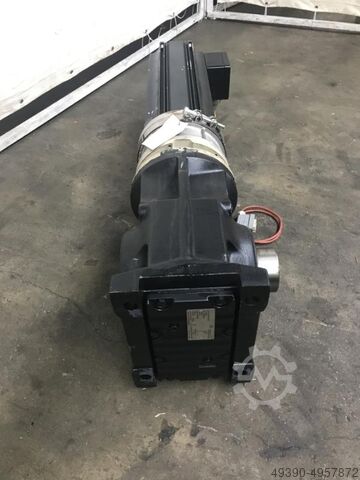

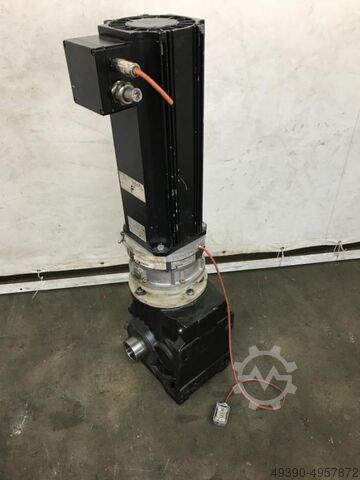

Синхронный серводвигатель с удерживающим тормозом и редуктором,
мотор-редуктор, электродвигатель, угловой мотор-редуктор
Двигатель:
Производитель: LUST LTI DRIVES
Тип: LSK-190-7-30-560 T1,P,KK,1R
Номер для заказа: 716090
Арт. №: 0970.8016
Тип машины: синхронный серводвигатель с постоянным возбуждением
Напряжение звена постоянного тока контроллера Uzk: 560 В пост. тока
Номинальная мощность: 14,51 кВт
Номинальная скорость: 3000 об/мин
Номинальный крутящий момент Mn: 46,2 Нм
Крутящий момент в состоянии покоя M0: 83,4 Нм
Lrec R Nc Ijf Dlzuefnjn
Номинальный ток In: 31,5 A
Ток покоя I0 / I0max: 54,9 / 219,6 A
Пары полюсов: 3
Диаметр вала: 32 мм
Длина вала 50 мм
- Цапфа вала с перьевой шпонкой и шпоночным пазом DIN 6885 / A10x8x50
- Опция 1R Резольвер 1-полюсная пара
- Опция KK Клеммная коробка
- Опция T1 (DIN-PTC с двойной изоляцией)
- Подключение питания 8-контактная распределительная коробка
- Подключение резольвера 12-контактная распределительная коробка
Удерживающий тормоз:
Производитель: LUST LTI DRIVES
Тип: NFH10-H/BA
Код заказа: 718690
Арт. No:
Номинальное напряжение: 24 В постоянного тока
Номинальный ток: 4,5 A
Номинальная мощность: 108 Вт
Тормозной момент: 65 Нм

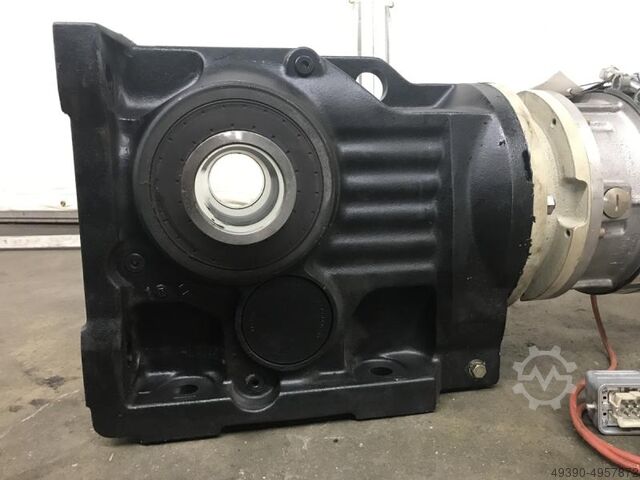

Угловой редуктор WESTFALIA Systemtechnik
Выходной полый вал: внутренний Ø 65 мм
Длина полого вала: ок. 280 мм
Скорость вращения редуктора на выходе: макс. 450 об/мин.
Входная скорость редуктора: макс. 4500 об/мин.
Передаточное отношение: 10:1
- Шейки валов также шлифуются с внешней стороны
- Редуктор может быть установлен на двух фланцевых поверхностях
- Монтажное отверстие на редукторе 180 x 180 мм / 180 x 230 мм
Габаритные размеры Д х Ш х В: 1110 x 250 x 350 мм
Общий вес: 180 кг
хорошее состояние
