Внутренняя коробка для моделирования IPETRONIK IPETRONIK Innenraumsimulationsbox

Описание

Коробка для моделирования интерьера IPETRONIK
Предлагаем вашему вниманию бокс для моделирования интерьера IPETRONIK.
Технические данные и описание системы:

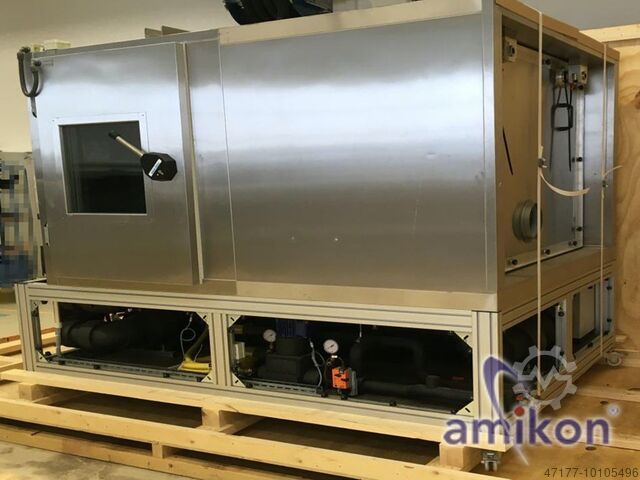

Бокс для имитации салона IPETRONIK (новый и неиспользованный).
Бокс для имитации салона предназначен для имитации пассажирского салона при испытаниях в режиме рециркуляции.
Он имеет изменяемое внутреннее пространство от 1,8 до 4 м³.
Поток отработанного воздуха от переднего испарителя или кондиционера подается в салон контролируемым образом.
Только задние испарители, установленные в салоне, испытываются с помощью бокса для имитации салона.
Изоляционный корпус установлен на раме из алюминиевого профиля с роликами.
В камере установлен светильник.
Бокс защищен от перегрева предохранительным термостатом (Esti).
При превышении допустимой температуры стеклянный картридж в ESTI разрушается. Система останавливается.
(ТЕМПЕРАТУРА СРАБАТЫВАНИЯ: 80°C)
Технические данные изоляционной камеры:
Размеры:
Снаружи: ширина 1 860 мм глубина 2 360 мм высота 1 360 мм
Внутри: Ширина 1 700 мм Глубина 2 200 мм Высота 1 200 мм
Изоляция:
80 мм полиуретановая жесткая пена, вспененная без фреона, U-значение 0,27 Вт/м2К, класс строительного материала B1 согласно DIN 4102.
Технические данные и описание системы:
Соединение: Система "шпунт-паз" со вспененными эксцентриковыми запорными крючками.
Поверхности:
С обеих сторон: 0,8 мм лист нержавеющей стали 1.4301, шлифованный, зерно 320.
Нижняя версия:
2,0 мм лист нержавеющей стали 1.4301, ромб SM, противоскользящий,
основание скошено на 90° по всему периметру (ок. 15 мм), основание заподлицо со стеновой панелью,
Пластина распределения давления из ламинированной древесины, несущая способность 1 500 Н/резиновое колесо (опорная поверхность > 4 см2),
30 000 Н/м2 поверхностная нагрузка, стыки пола полностью заварены, вваренная труба из нержавеющей стали в качестве напольного слива,
Nsc R Nolypy Esc Ifnolc
выведена через пол на дно
Дверь камеры:
Дверь люка, 1-створчатая, 800 x 1200 мм и.л., DIN слева, обогреваемая дверная рама (230 В),
нагревательные полосы без силикона, 4-сторонний уплотнительный профиль из EPDM,
сувальдный замок, запираемый, аварийная разблокировка,
обогреваемое смотровое окно, 500 x 500 мм, тройное остекление,
обогрев панели (230 В), обогрев рамы (230 В), обогрев регулируется на месте,
облицовка без силикона
Передвижная стенка:
1680 x 1180 мм, 80 мм полиуретановая жесткая пена, 0,8 мм лист нержавеющей стали 1.4301 с обеих сторон,
грунт, зерно 320, с защитной пленкой, закрыта с обеих сторон металлическим листом
(Задняя стенка плавно регулируется вручную для изменения объема).
Система рециркуляции:
Для контроля температуры в секции рециркуляции установлен теплообменник (Systemair) для непрямого контроля температуры.
Воздух подается радиальным трубчатым вентилятором (Cosmo), нагрев осуществляется электрическим нагревателем (Türk и Türk), встроенным в контур рассола,
электрический нагреватель (Тюрк и Хиллингер), встроенный в рассольный контур.
Нагреватели постоянно контролируются с помощью температурных мониторов и ограничителей (Türk и Hillinger, Johnsson Controls).
Охлаждение обеспечивается вторичным рассольным контуром с насосами (KSB) и 3-ходовым клапаном (Belimo).
Установленная мощность электрического нагрева 1*6кВт.
Соотношение смешивания составляет 50% воды / 50% этиленгликоля.
Питание от станции: =TME2++AS-QF21
Рабочее напряжение: 400В
Мощность: 17кВт
Номинальный ток: 33A
Резервный предохранитель: 35A
Напряжение управления: 24 В постоянного тока /24 В переменного тока /230 В
