Испытательный стенд для эластомеров BIA Turnkey Test Syst

Описание

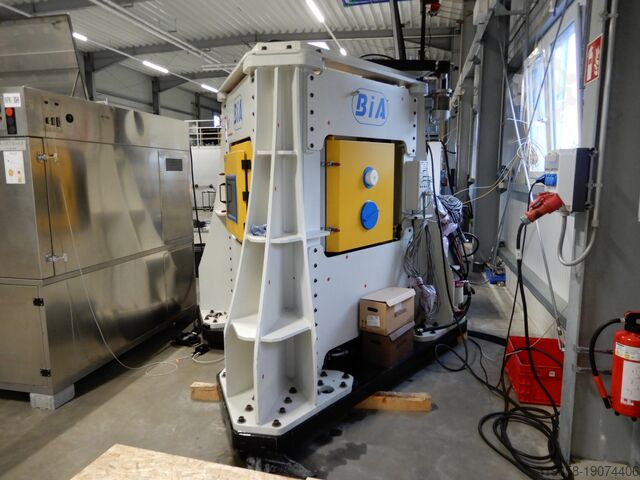

Стенд для испытаний эластомеров BIA Turnkey Test Systems Hexapod
Артикул: PT-065
Назначение: Стенд для испытания эластомеров
Производитель: BIA Готовые испытательные системы
Описание:
Испытательный стенд для определения и анализа
Характеристики и значения подшипников в точках эксплуатации транспортного средства
Характеристики и значения подшипников в рабочих точках при указанных температурах
Поведение подшипника под рабочей нагрузкой (поведение при осадке, изменение характеристической кривой)
Функциональные шумы в рабочих точках
на эластомерных подшипниках в области шасси/привода

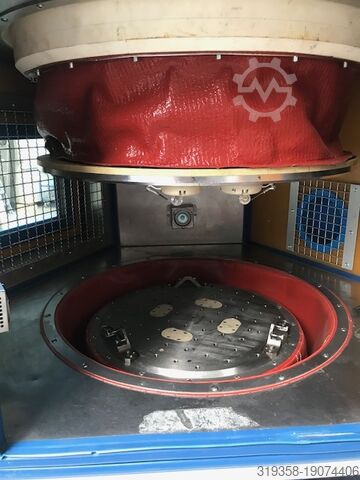

Здесь испытуемые образцы крепятся между верхней неподвижной пластиной и нижней подвижной пластиной.
Подвижная плита приводится в движение гидравлическим гексаподом.
Неподвижная платформа крепится к испытательной конструкции с помощью 6-осевого датчика силы. Линейный привод
позволяет регулировать расстояние между обеими пластинами,
иметь возможность фиксировать широкий спектр тестовых шаблонов и записей
Степени свободы Амплитуда Скорости Частота Динамика
Xs ±25 мм 1,5 м/с 85 Гц 25 кН
Ys ±25 мм 1,3 м/с 85 Гц 25 кН
Zs ±25 мм 0,8 м/с 85 Гц 50 кН
Mxs ±15° 340° / с 50 Гц 3,75 кНм
Mys ±10° 360° / с 50 Гц 3,75 кНм
Mzs ±25° 580° / с 50 Гц 3 кНм
Гидравлический гексапод:
Гидравлический гексапод состоит из 6 гидростатически закрепленных гидроцилиндров.
Они имеют поперечное сечение 12,53 см².
Каждый цилиндр имеет два параллельных сервоклапана (38 л/мин)
Шесть цилиндров приводят в движение подвижную пластину посредством шести шатунов.
В основании шатунов имеется гидравлический шаровой шарнир. Давление масла для этого
Гидростатический подшипник выходит непосредственно из цилиндра.
Линейный привод:
Расстояние между верхней и нижней пластиной
можно регулировать с помощью линейного привода. Привод состоит из электродвигателя,
система «шестерня – винт-гайка». Линейный привод оснащен абсолютным энкодером.
Он крепится к входному валу коробки передач.
Nlsc Rewhdnhe Nc Ifnec
Гидравлический привод:
Гидроцилиндры оснащены магнитострикционными датчиками положения.
Разрешение: 0,0015%
Линейность:
