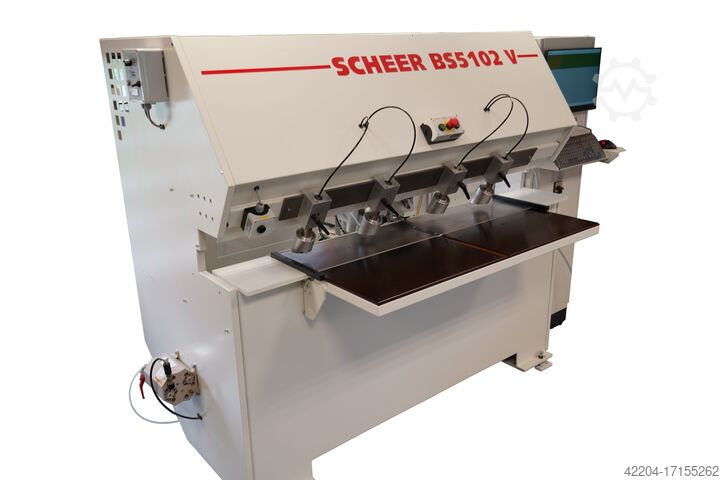

Сверлильно-присадочный станок SCHEER BS 5102-V

Описание

Станок для сверления и забивания отверстий под дюбеля с электронным управлением BS 5102-V
Nsc R Nc Ieunvg Tefnscu
Состояние: как новый, только что покрашен, гарантия 1 год.
BS 5102-V - идеальный станок для сверления всех торцов. Он может как сверлить, так и забивать дюбеля, но наилучшим образом проявляет себя, когда оба действия выполняются одновременно. Количество клея может быть точно дозировано с помощью PLC-управления, что обеспечивает максимальную гибкость и минимальное время настройки.
Оборудование:
Управляемая ось X со стойкой станка в качестве опоры для заготовки.
Опора по оси X через линейную направляющую и реечный привод с сервомотором.
Включая двигатель для сверления, устройство для склеивания и устройство для вставки штифтов.
Глубина сверления и выступ штифта регулируются непосредственно на опоре для сверления.
Надежный механизм зажима заготовки с порталом зажима, оснащенным 4 регулируемыми зажимными цилиндрами, которые точно прижимают заготовку к упорному краю.
Зажимные цилиндры могут управляться поочередно или совместно в двух группах.
Слева, справа и по центру стола станка установлены упорные линейки для увеличения опорной поверхности заготовки.
Система управления:
ПК с управлением ПЛК Siemens и диалогово-ориентированным программированием через WP-Studio.
Операционная система Windows 10 с графической поддержкой на 17-дюймовом цветном экране.
Отдельные программы обработки заготовок для левой и правой панели управления, которые могут быть автоматически зеркально отображены.
Спецификации количества клея могут быть сохранены в каждой программе.
Технические данные:
Ширина заготовки: мин. 60 мм / макс. 1200 мм (маятниковый режим: макс. 600 мм)
Толщина заготовки: мин. 15 мм / макс. 60 мм
Вертикальный ход опоры: 7,5 - 50 мм
Минимальное расстояние бокового сверления: 10 мм
Зажимной цилиндр: 4 короткоходных цилиндра (63 мм Ø, наклонный зажим)
Сверлильный агрегат: 9 000 - 18 000 об/мин, регулируемый, 1,5 кВт
Глубина сверления: макс. 45 мм
Держатель сверла: внешний M10 (система Scheer)
Серводвигатель: 0,54 кВт, макс. 60 м/мин.
Размеры дюбеля: 8 x 30/50, стандарт, согласно DIN 68150, форма A
Емкость спиральной подачи: 3,5 литра
Клеевая система: мембранный насос 1:1, макс. 7 бар
Всасывающий патрубок: 80 мм Ø, необходимый объем всасываемого воздуха: 540 м³/ч при скорости 30 м/с.
Напряжение: 400 В, 50 Гц
опции:
Ось Y для автоматической регулировки узла сверления и склеивания.
Электронный контроль клея, обеспечивающий подачу клея в процессе работы.
Дополнительный сверлильный двигатель для сверления со стороны поверхности.
Технические данные двигателя для сверления со стороны поверхности:
Двигатель для сверления: 1,5 кВт при 18 000 об/мин, 1-шпиндель
Скорость: 9 000 - 18 000 об/мин, регулируемая
Подача сверла: пневматическая
Ход сверления: макс. 25 мм
Ограничение глубины сверления: через шпиндель и дисплей siko
Расстояние до базовой кромки: мин. 5 - макс. 35 мм
Держатель сверла: внешний M10, макс. диаметр 35 мм
Длина заготовки: мин. 70/90 мм (ширина детали)
Этот станок сочетает в себе современную технологию, простоту в обращении и высокий запас мощности, идеально подходящий для сложных задач деревообработки.
