Шкантовочный станок с ЧПУ Gannomat Index 130

Описание

ЧПУ управляемый станок для сверления, склеивания и забивания шкантов

Комплектация в стандартном исполнении:
- Узел с поддержкой на линейных направляющих, состоит из:

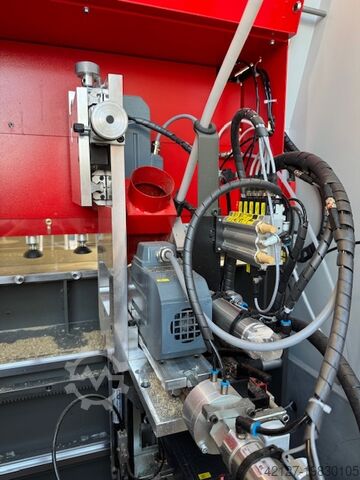

1 шт. одношпиндельный горизонтальный сверлильный агрегат, двигатель 0,65 кВт, ход 70 мм
Частота вращения инструмента выбирается через программное обеспечение оператора (3000/5000/8000 об/мин)

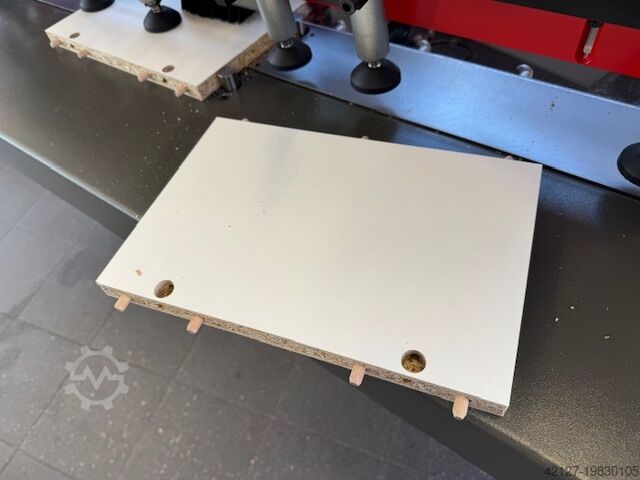

1 шт. станция для продувки, склеивания и забивания шкантов для шкантов Ø 8 мм, длина шканта 25-50 мм
- Полностью автоматическая, электронно управляемая централизованная система смазки
- Ось X с ЧПУ, длина обработки 700 мм, максимальная скорость перемещения 95 м/мин
- Ось Z настраивается вручную по механическому цифровому счетчику, положение относительно опорного стола 5-40 мм
- Выступание шканта регулируется от 7 до 20 мм механическим цифровым счетчиком, глубина сверления от 0 до 35 мм
(при длине сверла 70 мм) автоматически устанавливается одновременно с выступанием шканта
- Закрытая клеевая система с давлением 6 бар через клеевую форсунку, для клея с вязкостью 150 до 350 мПа·с
- Количество клея плавно регулируется через программное обеспечение оператора

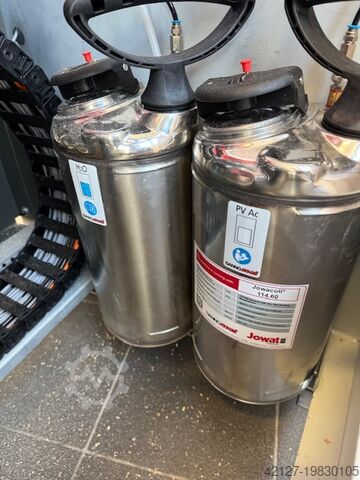

- Переключатель КЛЕЙ/ВОДА для промывки клеевой системы, в комплекте:
1 емкость из нержавеющей стали на 7,5 кг клея и 7,5 л воды
- Контрольная лампа для индикатора остатка клея в емкости
Hfsc Ed Ddow Sgm Hscsl
- 1 левый и 1 правый боковые упоры (съемные)
- 2 кнопки пуск для индивидуальной работы с 1-2 заготовками
- 2 пневматических угловых прижимных цилиндра 10°, толщина детали до 80 мм, минимальная длина детали по Y 70 мм
- 1 вытяжной патрубок, подключение Ø 80 мм

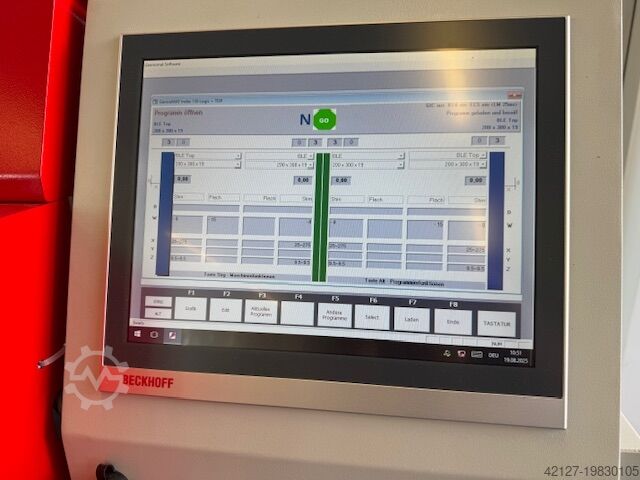

- 1 система управления TCT с:
встроенный промышленный ПК, включая soft-PLC типа Beckhoff TWINCAT, рабочая температура 0-50°C,
промышленный TFT-дисплей 15" с емкостным сенсорным экраном, операционная система: WINDOWS 10 IoT LTSC (канал долгосрочной поддержки)
- Программирование через меню-проводник пользовательского ПО, свободное программирование шагов сверления в режимах:
АБСОЛЮТНЫЕ, ОТНОСИТЕЛЬНЫЕ или СЕТЧАТЫЕ размеры, автоматическое зеркалирование деталей и оптимизация операции,
2 рабочих поля с возможностью загрузки различных программ, графическое представление детали,
параметрическое программирование, смещение нулевой точки, программируемые производственные листы, диагностика ошибок с читабельным текстом

- Встроенные опции:
- Электронная оптическая система контроля клея G.I.C. (Glue Insert Control) для 1 шт. клеевой форсунки Арт. № 0470-0810

- 1 EASY CLEAN система для автоматических тестовых выпусков клея
перед запуском рабочих программ сверления/склеивания/забивания шкантов
E.C.S для 1 шт. клеевой форсунки Арт. № 0471-Z010

- 1 одношпиндельная вертикальная сверлильная головка (сверление сверху), 0,65 кВт
(3000/5000/8000 об/мин), позиция (Y) настраивается вручную по механическому цифровому счетчику
Регулировка от 5 до 40 мм, глубина сверления (Z) до 30 мм (при длине сверла 57 мм)
Толщина детали (Z) до 50 мм, минимальная длина детали (Y) 130 мм
(включая компенсацию глубины отверстия, например для Häfele Minifix) Арт. № 0471-0830

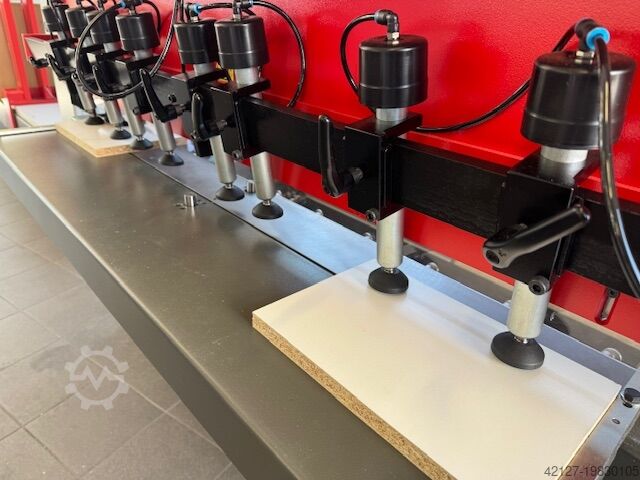

- 4 дополнительных вертикальных угловых прижимных цилиндра 10° с креплением, Арт. № 0470-0850

В наличии: в кратчайшие сроки
