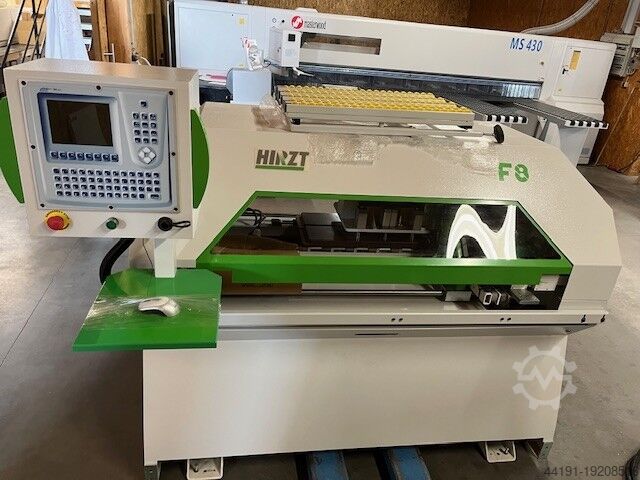

Сверлильный станок с ЧПУ Hirzt F8

Описание

Б/у машина
Ncscowmhmfe R Nc Ifnju
Год постройки 2009
Концепция машины очень проста. Заготовка вставляется в станок. Быстрорегулируемый упор с пневматической фиксацией центрирует заготовку в станке. После нажатия на педаль заготовка пневматически зажимается и автоматически подается к сверлильному станку (30 м/мин). Вертикальные шпиндели сверлят снизу, благодаря чему образующаяся стружка не остается на заготовке, как это происходит в обрабатывающем центре. Горизонтальные шпиндели работают с двух сторон заготовки. Длина заготовки может быть любой, поскольку заготовка направляется к сверлильному агрегату (= ось X). Ширина заготовки варьируется от 600 до 1000 мм в зависимости от модели. Сверлильные шпиндели свободно программируются по отдельности или как блок и перемещаются по оси Y. Глубина сверления и горизонтальность сверления контролируются осью Z. После завершения всех операций сверления заготовка транспортируется обратно на сторону подачи или, при желании, на сторону выхода. В то время как в обычных обрабатывающих центрах заготовка зажимается с помощью вакуума, а вакуумные зажимы необходимо регулировать в соответствии с размером заготовки, этот рабочий этап полностью исключается при использовании 3-координатного сверлильного станка с точечным управлением.
Преимущества:
-высокая скорость обработки
-хорошее соотношение цены и качества
-небольшие требования к пространству
Все работы по сверлению можно выполнять в самых маленьких помещениях:
-Рядовое сверление отверстий
-Строительное бурение
-Отверстия для крепления
-Отверстия для соединения корпуса
Сверлильная головка имеет 7 вертикальных сверлильных шпинделей и 1 горизонтальный двойной сверлильный шпиндель.
Оборудование:
-сварная рама машины
- Сверлильная головка с 7 вертикальными сверлильными шпинделями и 1 горизонтальным
Двойной сверлильный шпиндель
-3-х осевое управление:
-X: Подача пластины, контролируемая ЧПУ с помощью
перекрестный пневматический зажим
-Y: движение сверлильной головки с ЧПУ-управлением
-Z: регулировка глубины сверлильного шпинделя с ЧПУ
-Точные направляющие TRK
-пневматическая раздельная прижимная балка над буровой установкой
-пневматические роликовые прижимные устройства в зоне подачи
-пневматический зажим для транспортировки
-пневматически запираемый боковой упор с роликами
-Управление с помощью ПК на базе Windows XP (1 ГБ флэш-памяти)
-8 цветной экран
- Буквенно-цифровая многофункциональная клавиатура с мышью
-Сетевая карта
-USB-интерфейс
Технические данные:
Количество управляемых осей: 3
Максимальная ширина пластины:
F8: 1000 мм
Максимальная ширина сверления:
F8: 800 мм
Максимальная скорость подачи (ось X): 30 м/мин.
Скорость вращения сверла: 3400 об/мин.
Максимальный диаметр сверла: 35 мм
Максимальная длина сверла: 70 мм
Патрон для сверла: хвостовик 10 мм с зажимной поверхностью
Подключаемая мощность: 2,5 кВт
Диаметр всасывающего патрубка: 100 мм
Требуемое давление: 6 бар
Рабочая высота: 900 мм
Откидная опора рулона, сторона подачи, 500 x 750 мм
Габариты машины (ДxШ):
F8: 1650 x 1920 мм
Доступность: краткосрочная
Место хранения: Северный Рейн-Вестфалия
