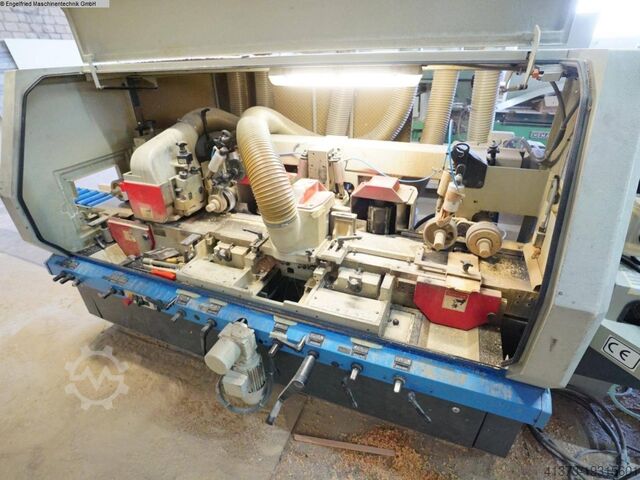

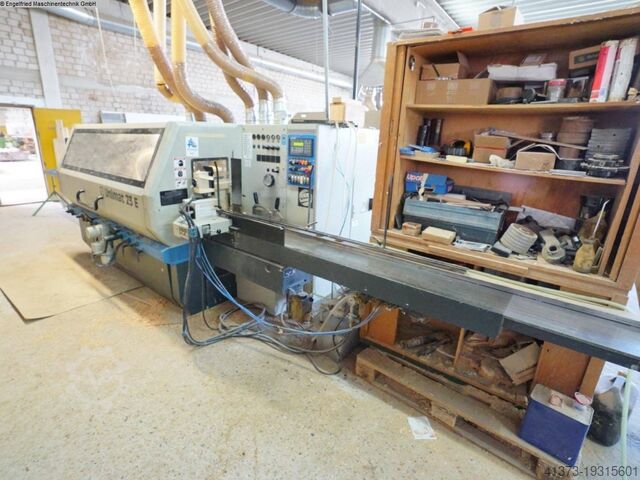

Четырехсторонний строгальный станок WEINIG Unimat 23 E mit EM11

Описание

Количество шпинделей: 6 шт.
Рабочая ширина: 230 мм
Высота строгания: 120 мм
Длина столов: 2500 + 500 мм
Мощность двигателя подачи: 3 кВт
Скорость подачи: 6–36 м/мин
1 строгально-шипорезный автомат WEINIG Unimat 23 E
-----
Машина проходит проверку работоспособности перед отгрузкой.

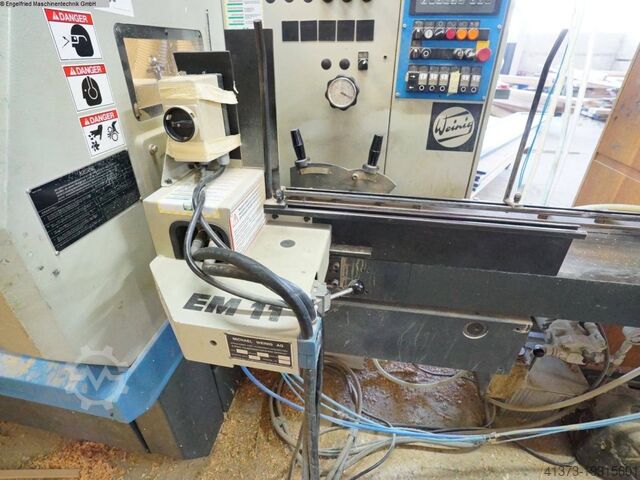

6 шпинделей (из них 2 справа), мощные двигатели, загрузочный магазин EM 11 опционально.
Рабочая ширина: 20–230 мм
Рабочая высота: 8–120 мм
1-й нижний шпиндель – 7,5 кВт
-----
Диаметр: 40 мм
Частота вращения: 6000 об/мин
Nsc R Nc Iswqr Rvofnolc
Рабочий диаметр инструмента: 125–180 мм
Фальцовочное устройство, включая инструмент
Закалённая вставка стола перед первым нижним шпинделем
2-й правый шпиндель – 11,0 кВт
-----
Общий двигатель с левым вертикальным шпинделем
Диаметр: 40 мм
Частота вращения: 6000 об/мин
Рабочий диаметр инструмента: 112–250 мм
Макс. диаметр инструмента за плоскостью упора: 203 мм
Макс. глубина профилирования: 35 мм
Осевое перемещение: 80 мм
3-й левый шпиндель
-----
Общий двигатель со 2-м шпинделем
Диаметр: 40 мм
Частота вращения: 6000 об/мин
Рабочий диаметр инструмента: 112–200 мм
Макс. глубина профилирования: 35 мм
Осевое перемещение: 80 мм
Прижимная скоба перед левым шпинделем, включая боковой подпружиненный прижимной ролик
4-й правый шпиндель – 7,5 кВт
-----
Диаметр: 40 мм
Частота вращения: 6000 об/мин
Рабочий диаметр инструмента: 112–250 мм
Макс. диаметр инструмента за плоскостью упора: 203 мм
Макс. глубина профилирования: 35 мм
Осевое перемещение: 80 мм
5-й верхний шпиндель – 11,0 кВт
-----
Диаметр: 40 мм
Частота вращения: 6000 об/мин
Рабочий диаметр инструмента: 112–200 мм
Макс. глубина профилирования: 35 мм
Осевое перемещение: 45 мм
Раздельная прижимная скоба перед верхним шпинделем, регулируемая по рабочему диаметру инструмента, откидная и подпружиненная.
6-й нижний шпиндель – 7,5 кВт
-----
Диаметр: 40 мм
Частота вращения: 6000 об/мин
Рабочий диаметр инструмента: 112–250 мм
Макс. глубина профилирования: 15 мм
Осевое перемещение: 45 мм
Шпиндели (общее):
-----
Все профилирующие шпиндели с высокой точностью биения.
Смазочные точки для осевого перемещения шпинделей.
Длина вертикальных шпинделей: 170 мм
Система подачи:
-----
Двигатель с механическим тормозом, 3 кВт
Механическая подача с плавной регулировкой 6–36 м/мин
Вытяжной ролик перед первым нижним инструментом, управляемый пневматически по высоте
Подпружиненные ролики с острыми зубьями Durofer (патент Weinig) с ограничителем глубины и самоочисткой
Осевое перемещение роликов подачи относительно левого шпинделя – 35 мм
Удлинение маятниковой оси относительно левых шпинделей до 150 мм
Электрооборудование:
-----
Рабочее напряжение: 380–400–415 В, 50 Гц
Станины, столы и упоры:
-----
Строгальный стол длиной 2,5 м (включая калибровочную линейку)
Удлиненная алюминиевая вставка 0,5 м для строгального стола, включая удлинение калибровочной линейки
Ручной насос Waxilit для удаления смолы со стола
Один приводной резиновый ролик (пружинный на выходном столе)
Прижимные элементы и направляющие:
-----
Прижимные ролики сверху, пневматические
Прижимные ролики сверху отжимные, с правой стороны от шпинделей для облегчения смены инструмента

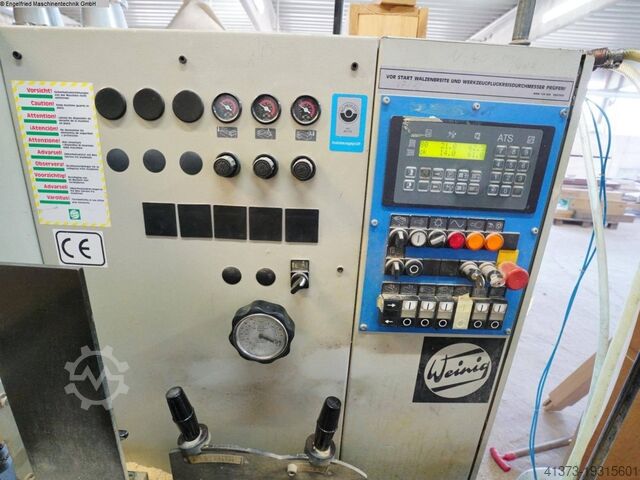

Управление станком:
-----
Прижимная скоба перед верхним шпинделем с механическим цифровым индикатором
Вывод за верхним шпинделем с механическим цифровым индикатором

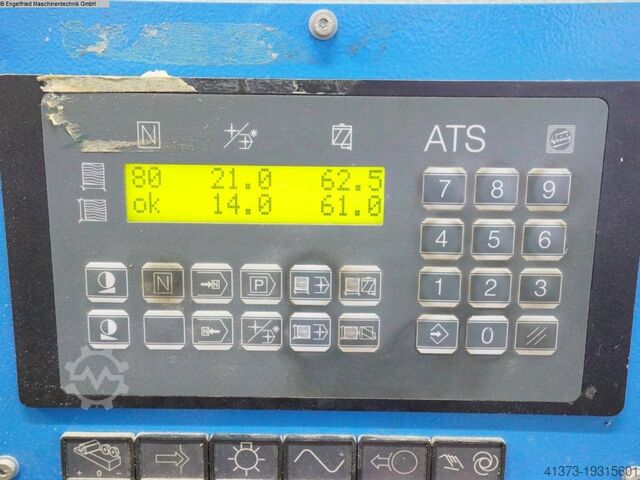

Система ATS/E, автоматическое 2-осевое позиционирование для шпинделей № 3 и 4
Минимальная рабочая высота: 12 мм
Электрическая регулировка по высоте верхних шпинделей и подачи
Центральное расположение точек смазк
