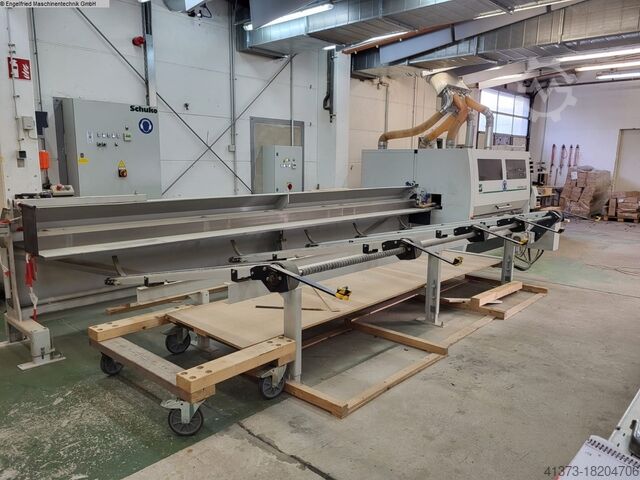

Четырехсторонний строгальный станок WEINIG Powermat 1200 EM 100 High-Mech

Описание

Количество шпинделей: 6 шт.
Рабочая ширина: 230 мм
Высота строгания: 160 мм
Длина стола рейсмуса: 1050 мм
Двигатель подачи: 7 кВт
Скорость подачи: 6-40 м/мин.

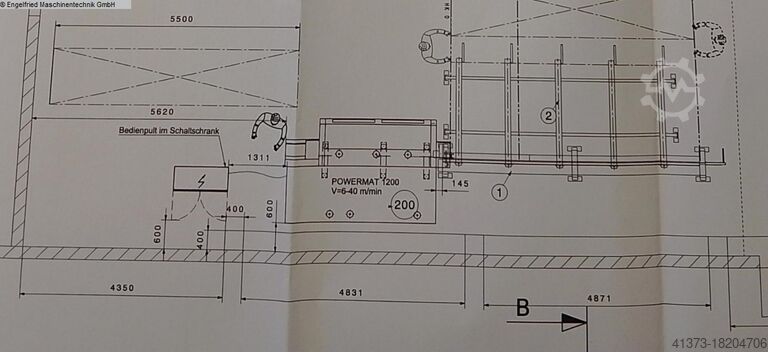

Weinig Powermat 1200
-----
с автоматизацией подачи заготовок Weinig Radmagazin EM 100 и интегрирована

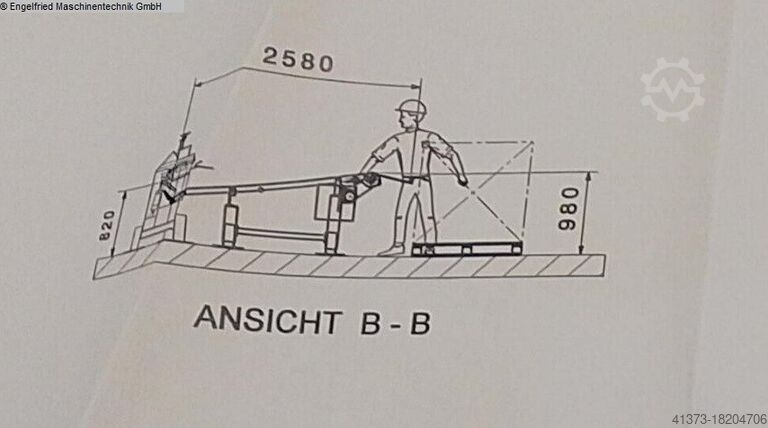

с автоматизацией вывода Weinig High-Mech A 1
Станок проходит у нас на складе полную предпродажную ревизию!
Подробное описание:
-----
1. Универсальный строгально-калёвочный автомат Weinig Powermat 1200
-----
Технические данные:
-----
Рабочая ширина: 20 - 230 мм (при вылете инструмента 93 - 163 мм)
Рабочая высота: 10 - 160 мм (при вылете инструмента 93 - 163 мм)
1-й шпиндель
-----
Первый нижний горизонтальный шпиндель
Двигатель с тормозом 7,5 кВт
Диаметр шпинделя 50 мм
Частота вращения 8.000 об/мин
Диаметр вылета инструмента 125 - 180 мм
С системой PowerLock 93 - 180 мм
Диаметр вылета фальцевых фрез 130 - 160 мм
Ход по оси: 17 мм
Фальцевое устройство
Покрытие MarathonCoating перед первым нижним инструментом
2-й шпиндель
-----
Первый правый вертикальный шпиндель
Двигатель с тормозом 7,5 кВт
Диаметр шпинделя 50 мм
Частота вращения 8.000 об/мин
Диаметр вылета инструмента 93 - 200 мм
Макс. глубина профилирования: 35 мм
Ход по оси: 80 мм
Ход по радиусу
Nloc Rovnwbcj Nc Ifnoc
Мин. диаметр инструмента на уровне упора: 93 мм
Макс. диаметр инструмента за уровнем упора: 200 мм
3-й шпиндель
-----
Первый левый вертикальный шпиндель
Двигатель с тормозом 7,5 кВт
Диаметр шпинделя 50 мм
Частота вращения 8.000 об/мин
Диаметр вылета инструмента 93 – 200 мм
Макс. диаметр для прямых ножевых головок: 163 мм
Макс. глубина профилирования: 35 мм
Ход по оси: 80 мм
Прижимной башмак перед левой посадкой инструмента, включает 2 боковых прижимных ролика, подпружиненные
4-й шпиндель
-----
Первый верхний горизонтальный шпиндель
Двигатель с тормозом 7,5 кВт
Диаметр шпинделя 50 мм
Частота вращения 8.000 об/мин
Диаметр вылета инструмента 93 – 200 мм
Макс. диаметр для прямых ножевых головок: 163 мм
Макс. глубина профилирования: 35 мм
Ход по оси: 40 мм
Раздельный прижимной башмак перед верхней посадкой инструмента на диаметр вылета инструмента
регулируется и отклоняется от инструмента, подпружинен.
Верхний шпиндель подготовлен для последующего монтажа кассетной системы
5-й шпиндель
-----
Второй верхний горизонтальный шпиндель
Двигатель с тормозом 7,5 кВт
Диаметр шпинделя 50 мм
Частота вращения 8.000 об/мин
Диаметр вылета инструмента 93 – 200 мм
Макс. диаметр для прямых ножевых головок: 163 мм
Макс. глубина профилирования: 35 мм
Ход по оси: 40 мм
Раздельный прижимной башмак перед верхней посадкой инструмента на диаметр вылета инструмента
регулируется и отклоняется от инструмента, подпружинен.
Верхний шпиндель подготовлен для последующего монтажа кассетной системы
6-й шпиндель
-----
Второй нижний горизонтальный шпиндель
Двигатель с тормозом 7,5 кВт
Диаметр шпинделя 50 мм
Частота вращения 8.000 об/мин
Диаметр вылета инструмента 93 – 225 мм
Максимальная глубина профилирования: 15 мм
Ход по оси: 40 мм
Ход по радиусу
Минимальный диаметр инструмента по уровню стола: 93 мм
Максимальный диаметр инструмента на 6 мм ниже уровня стола: 225 мм
Все шпиндели — с высокой точностью биения.
Точки смазки для осевого перемещения инструментальной оснастки.
Система подачи
-----
Электронная бесступенчатая подача с тормозом 6-40 м/мин., мотор 7 кВт
