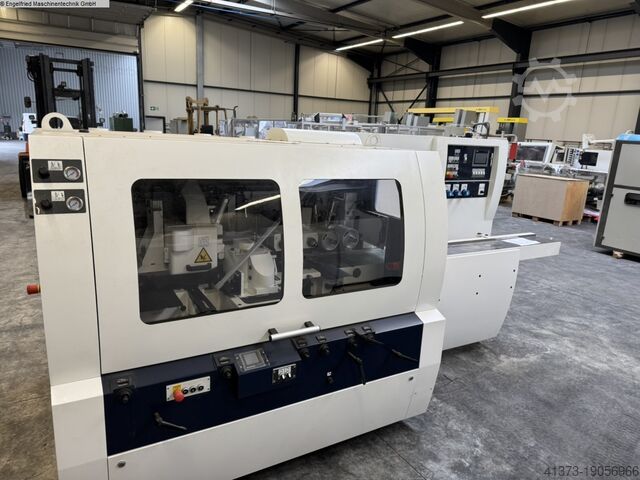

Четырехсторонний строгальный станок KUPER SWT XL-5

Описание

Количество шпинделей 5 шт.
Рабочая ширина 230 мм
Высота строгания 160 мм
Длина строгального стола 2500 мм
Двигатель подачи 4 кВт
Скорость подачи 6-24 м/мин.

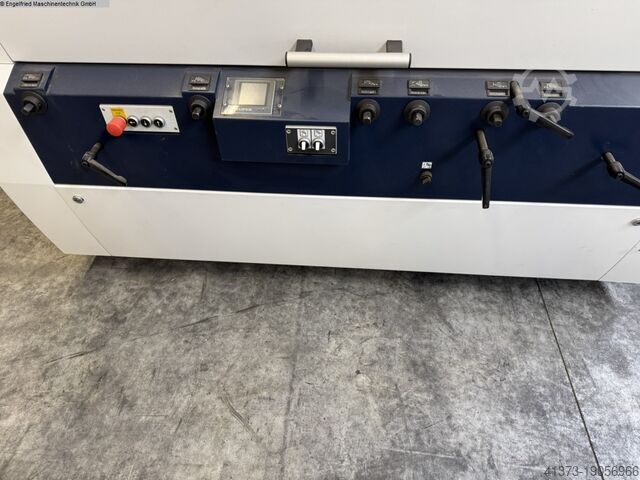

K2 Basic 7" сенсорное управление
KUPER SWT XL-5 АВТОМАТИЧЕСКИЙ СТРОГАЛЬНО-КАЛЕВОЙ СТАНОК
-----
НОВАЯ, ДЕМО-МАШИНА!
- 5 шпинделей: нижний, правый, левый, верхний, нижний
- Скорость: частотно-регулируемая 4000 - 6000 об/мин
- Моторизованное позиционирование по ширине и высоте:
левый шпиндель радиальный
верхний шпиндель осевой
- Кормораздатчик позиционируется двигателем
ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
-----
Рабочая ширина (при окружности инструмента 125-163 мм) 15 - 230 мм
Рабочая высота (при окружности инструмента 125 мм) 10 - 160 мм
(Окружность инструмента до 163 мм) 10 - 160 мм
Мин. Длина заготовки:
Отдельная деталь: мин. 800 мм
Поштучно: мин. 300 мм
Обработка заготовок зависит от следующих рабочих параметров:
Материал, влажность древесины, инструмент, диаметр снимаемой стружки
и скорость подачи.
При необходимости может потребоваться корректировка рабочих параметров.
КОНФИГУРАЦИЯ ШПИНДЕЛЯ
-----
вниз, вправо, влево, вверх, вниз
1. Шпиндель: ГОРИЗОНТАЛЬНЫЙ, ВНИЗ
-----
Двигатель Siemens IE3 с преобразовательным тормозом, 5,5 кВт (7,5 л.с.)
Диаметр 40 мм.
Длина шпинделя 250 мм
Полезная длина для инструментов: длина шпинделя минус прибл. 6 мм
Скорость, регулируемая частотой 4000–6000 об/мин
Окружность инструмента 125–160 мм
Фальцевальное устройство: разница в диаметре 20–25 мм относительно головки рубанка
Важно: система не может работать без фрезы для выборки пазов.
Вытяжное сопло D = 125 мм
Система зажима инструмента: быстрозажимная гайка «Pro-Lock»
2. Шпиндель: ВЕРТИКАЛЬНЫЙ, ПРАВЫЙ
-----
Двигатель Siemens IE3 с преобразовательным тормозом, 5,5 кВт (7,5 л.с.)
Диаметр 40 мм.
Длина шпинделя 165 мм
Приблизительная полезная длина инструмента за вычетом длины шпинделя. 6 мм
Скорость, регулируемая частота 4000 - 6000 об/мин
Окружность инструмента 112 - 200 мм
Диапазон осевой регулировки 60 мм
Столешница регулируется по радиусу инструмента
Стандартная глубина профиля 20 мм
Вытяжное сопло D = 125 мм
Извлечение: индивидуально регулируемый дефлектор стружки
Система зажима инструмента: быстрозажимная гайка «Pro-Lock»
Noc R Nc Iswgwmhjfnjlc
3. Шпиндель: ВЕРТИКАЛЬНЫЙ, ЛЕВЫЙ
-----
Двигатель Siemens IE3 с преобразователем-тормозом 7,5 кВт (10 л.с.)
Диаметр 40 мм.
Длина шпинделя 165 мм
Приблизительная полезная длина инструмента за вычетом длины шпинделя. 6 мм
Скорость, регулируемая частота 4000 - 6000 об/мин
Окружность инструмента 112 - 200 мм
Диапазон осевой регулировки 60 мм
Стандартная глубина профиля 20 мм
Столешница регулируется по радиусу инструмента
Вытяжное сопло D = 125 мм
Извлечение: индивидуально регулируемый дефлектор стружки
Система зажима инструмента: быстрозажимная гайка «Pro-Lock»
4. Шпиндель: ГОРИЗОНТАЛЬНЫЙ, ВЕРХНИЙ
-----
Двигатель Siemens IE3 с преобразователем-тормозом 7,5 кВт (10 л.с.)
Диаметр 40 мм.
Длина шпинделя 235 мм
Приблизительная полезная длина инструмента за вычетом длины шпинделя. 6 мм
Скорость, регулируемая частота 4000 - 6000 об/мин
Окружность инструмента 112 - 200 мм
Прижимной башмак: пневматический, динамически регулируемый с помощью линейных направляющих
Стандартная глубина профиля 20 мм
Вытяжное сопло D = 125 мм
Извлечение: индивидуально регулируемый дефлектор стружки
Система зажима инструмента: быстрозажимная гайка «Pro-Lock»
5. Шпиндель: ГОРИЗОНТАЛЬНЫЙ, ВНИЗ
-----
Двигатель Siemens IE3 с преобразовательным тормозом, 5,5 кВт (7,5 л.с.)
Диаметр 40 мм.
Длина шпинделя 235 мм
Приблизите
