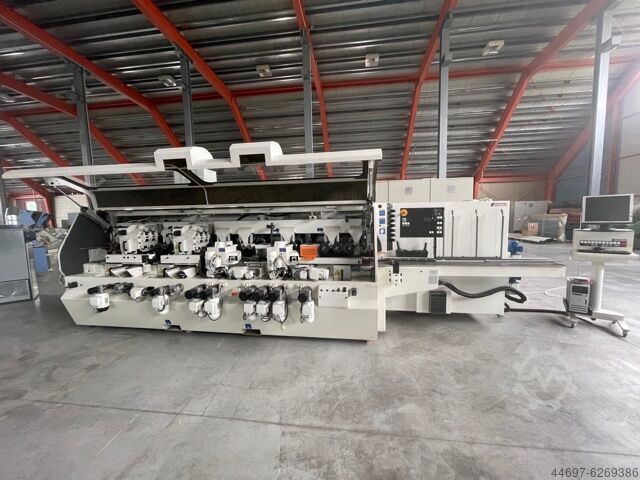

Автоматический формовочный станок, четырехсторонний строгальный станок SCM TOPSET XL 323

Описание

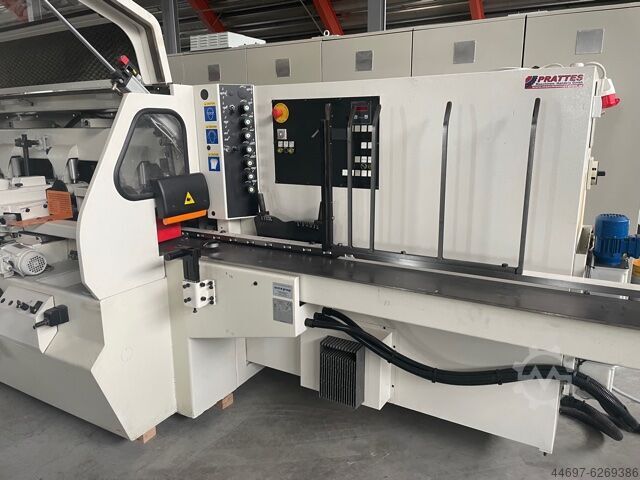

Автоматический формовочный станок с 9 шпинделями и SCM Control 100 PC для управления всеми шпинделями
Макс. Рабочая ширина 240 мм
Мин. рабочая ширина 25 мм
Макс. Рабочая высота 120 мм
Мин. рабочая высота 10 мм
Nlsc R Nc Isg Umrmsfnjc
Минимальная длина 640 мм
Скорость подачи 6 - 36 м/мин, переменная
Скорость вращения вала 6000/ 8300 об/мин
Диаметр вала 40 мм
Полезная длина вертикальных валов 140 мм
Полезная длина горизонтальных валов 250 мм

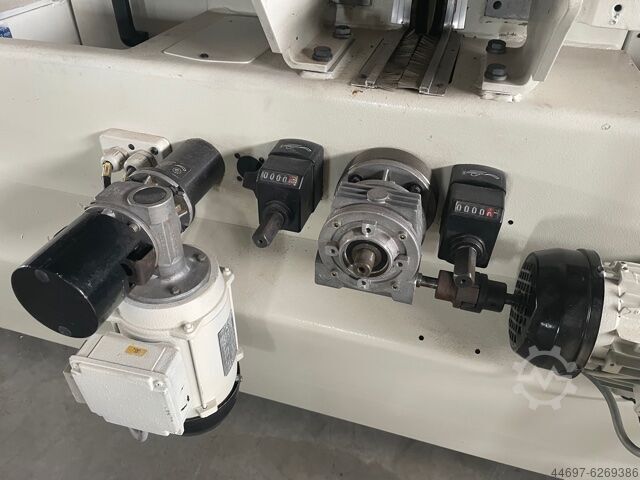

Осевая регулировка вертикальных валов относительно рабочего стола 0 - 80 мм
Осевая регулировка горизонтальных валов относительно правой направляющей 0 - 45 мм
Мин. и макс. DM профильного инструмента 100 - 220 мм
Мин. и макс. DM инструмента на строгальном валу 120 - 140 мм
Мощность профиля 2-го нижнего горизонтального вала с инструментом DM 200 мм = 15 мм
Двигатель подачи питания 5,5 кВт

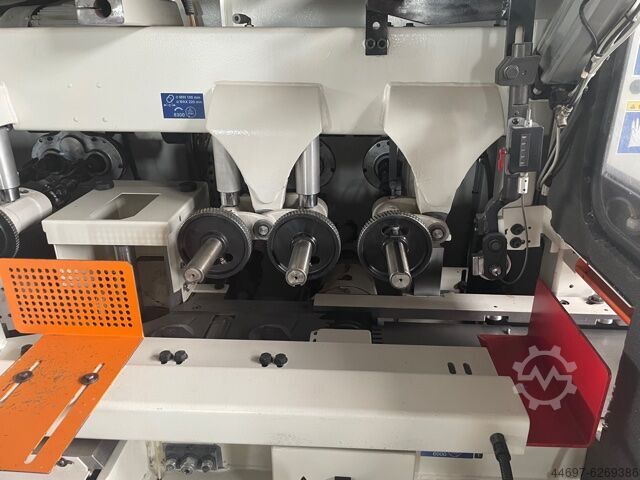

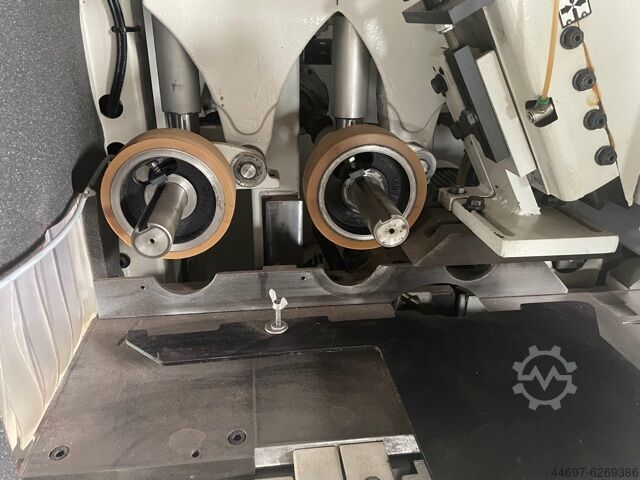

Диаметр подающих роликов 140 мм
Длина подающего стола 2500 мм
Быстрая регулировка подающего стола и направляющих 10 мм
Производительность экстракции 7500 м3/час
Подача сжатого воздуха 6 - 10 бар
Вес 6000 кг
Размеры Д х Ш х В = 6300 x 1620 x 1655 мм

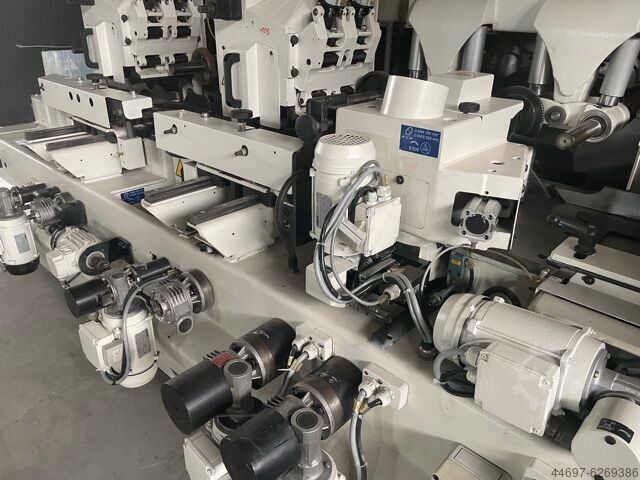

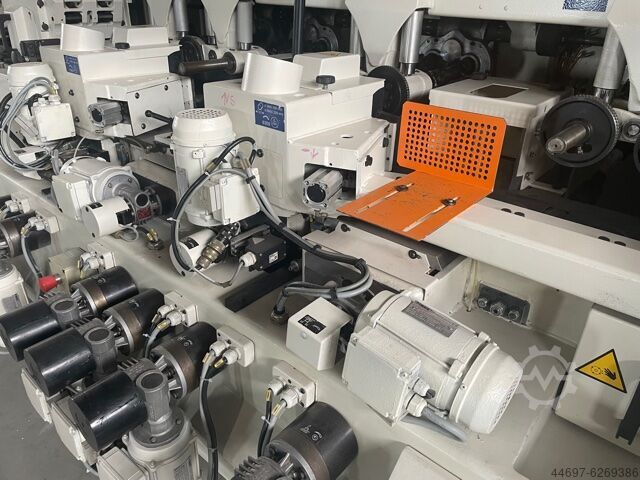

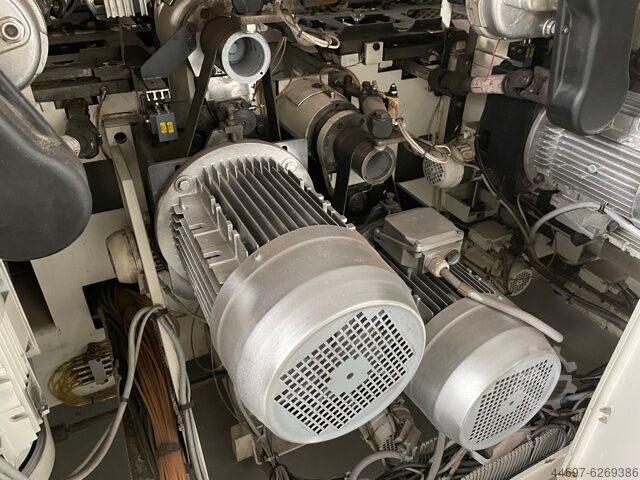

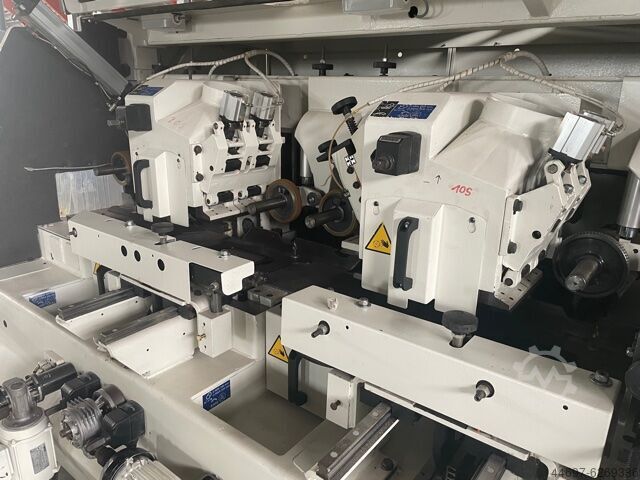

Расположение шпинделя:
Нижний горизонтальный шпиндель
Мощность двигателя 11,0 кВт
Скорость вращения вала 6000 об/мин
Правый вертикальный шпиндель
Мощность двигателя 7,5 кВт
Скорость вращения вала 8300 об/мин
Левый вертикальный шпиндель
Мощность двигателя 7,5 кВт
Скорость вращения вала 8300 об/мин
2. правый вертикальный шпиндель
Мощность двигателя 7,5 кВт
Скорость вращения вала 8300 об/мин
2-й левый вертикальный шпиндель
Мощность двигателя 7,5 кВт
Скорость вращения вала 8300 об/мин
Верхний горизонтальный шпиндель
Мощность двигателя 11,0 кВт
Скорость вращения вала 8300 об/мин
2. нижний горизонтальный шпиндель
Мощность двигателя 12,0 кВт
Частота вращения вала 8300
[...]
