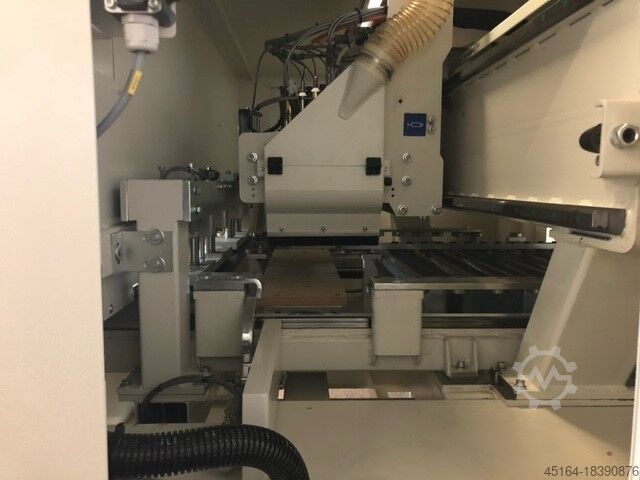

Универсальный сверлильный станок с ЧПУ SCM Startech CN

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ ОСИ Макс. размеры заготовки X-Y-Z мм 3050 x 800 x 50 Мин. размеры заготовки X-Y-Z мм 300 x 90 x 10 Рабочая зона сверления/пазования мм 0 x 800/0 x 800 Ход оси X мм 750 Макс. скорость перемещения осей X-Y м/мин 25 СВЕРЛИЛЬНЫЙ УЗЕЛ Вертикальные шпиндели Количество 7 (4X-4Y один из них общий) Горизонтальные шпиндели (вдоль оси Y) Количество 2 (1+1) Горизонтальные шпиндели (вдоль оси X) Количество 1 Фиксированная пазовая пила (направление) X Диаметр пазовальной пилы мм 100 Макс. толщина пазовальной пилы мм 5 Мощность двигателя кВт (л.с.) 1,5 (2) Скорость вращения шпинделя об/мин 3350 Скорость вращения пазовальной пилы об/мин 4300 УСТАНОВКА Электропитание В (Гц) 380 / 400 (50 / 60) Установленная мощность кВА 4,5 Потребность в сжатом воздухе бар 6 Расход сжатого воздуха Нл/цикл 90 Потребность в вытяжке м3 / ч 1200 Скорость вытяжного воздуха м / сек 20 Диаметр вытяжного сопла мм 80+80 Сверлильный агрегат F10L Включает в себя: - 7 независимых вертикальные шпиндели - Держатель сверла D10 мм - Расстояние между шпинделями 32 мм - 2 горизонтальные сверлильные головки, 1 в направлении X с одним сверлом, 1 двойная сверлильная головка в направлении Y (1 + 1 держатель сверла D10 мм) - скорость 3350 об/мин - 1 интегрированный пильный узел по оси X (макс. Диаметр 100 мм) - скорость вращения пильного диска 4300 об/мин - мощность двигателя 1,5 кВт - вертикальный пневматический ход на шпиндель 70 мм - горизонтальный пневматический ход сверлильного узла Позиционирование заготовки и привод рабочего узла Присоска с ЧПУ зажимает заготовку и позиционирует его в процессе обработки последовательно под рабочим агрегатом. Перемещение по осям X и Y происходит по направляющим THK с передачей на усиленные зубчатые движения. Перемещение по оси Z происходит пневматически по направляющим «шарик-втулка» с регулируемым до упора позиционированием. Позиционирование рабочих узлов осуществляется с помощью технологии и приводов с двигателями постоянного тока. ЧПУ-УПРАВЛЕНИЕ Система ЧПУ была специально разработана для использования в сверлильных и фрезерных станках. CN - 7-дюймовый цветной экран с функцией сенсорного экрана - Буквенно-цифровая клавиатура - Самодиагностика и возможные сообщения об ошибках или неисправностях на языке оператора Программирование - Программирование через CN - Автоматическая оптимизация операций сверления - Возможность смещения нулевой точки пластины - Возможность хранения и импорт программ сверления через USB-ключ - Возможность импорта программ сверления из внешнего программного обеспечения CAD-CAM Конфигурация - Пользовательский интерфейс на том же языке, что и инструкция по эксплуатации Графическое изображение конфигурации агрегата Вакуумные присоски «Вакуумные присоски B-Power с двойным вакуумное соединение, рекомендуется для особенно пористых панелей (например, МДФ светлый). Программное обеспечение пользовательского интерфейса машины Xilog Maestro USB Требования к оборудованию и программному обеспечению: - Операционная система: Windows XP Professional (SP2), Windows Vista или Windows 7 - Процессор: Intel-совместимый, 2 ГГц мин.; Рекомендуется многоядерный процессор - Объем памяти: мин. 1 ГБ, рекомендуется 2 ГБ - Свободное место на диске: 5 ГБ - Видеокарта: совместимая с OpenGL (код включает DVD для установки и USB-ключ) Возможности Xilog Maestro Программирование - Параметрическое, графическое программирование - Поддерживаемое программирование с графикой и синтаксической помощью для операций сверления - Возможность создания и сох
