проходной обрабатывающий центр MASTERWOOD PROJECT TF 100

Описание

Код: 0190
Бренд: MASTERWOOD
Модель: PROJECT TF 100 - CE стандарт

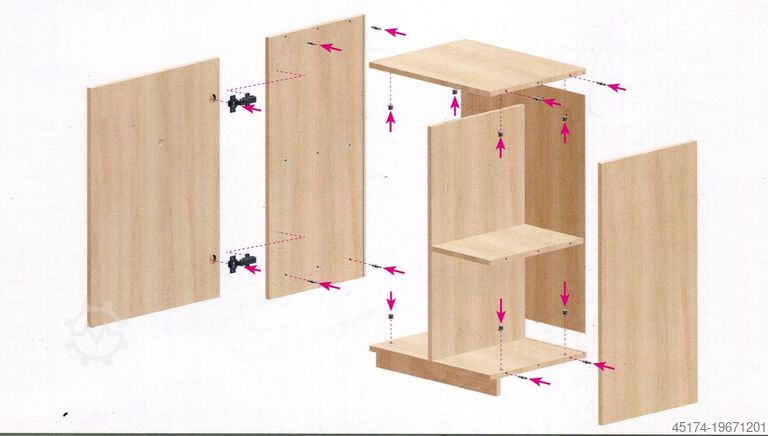

Сквозная, сверлильная ЧПУ-установка (point to point) для обработки панелей, мебельных и индивидуальных изделий, кухонь, мебели для ванных комнат, столярных мастерских и прочего — соответствует стандарту CE.

Особенности:
Прочная прижимная система для продвижения панелей по линейным направляющим с предварительно нагруженными шариковыми подшипниками, привод осуществляется шариковым винтом с высокой точностью и жесткостью. Серводвигатель с обратной связью (brushless).
Рабочий стол: стол с пассивными резиновыми роликами на входе и выходе для панелей. Перемещение панелей осуществляется на воздушной пленке во избежание царапин деликатных поверхностей. Автоматический толкатель обеспечивает плавное и точное движение. Продольный фиксатор для точного позиционирования по глубине. Автоматическое определение длины панели.

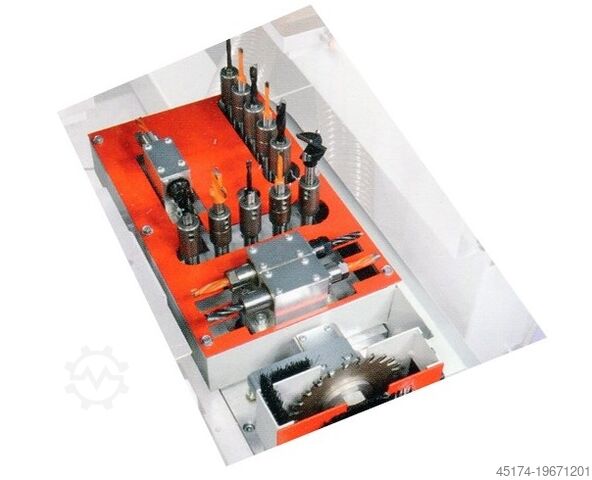

Операционный узел: сверлильная головка с вертикальными и горизонтальными шпинделями плюс блок для прорезки пазов. Центральный патрубок для отвода стружки.
Числовое программное управление на ПК: операционная система Windows, возможность сетевого подключения.

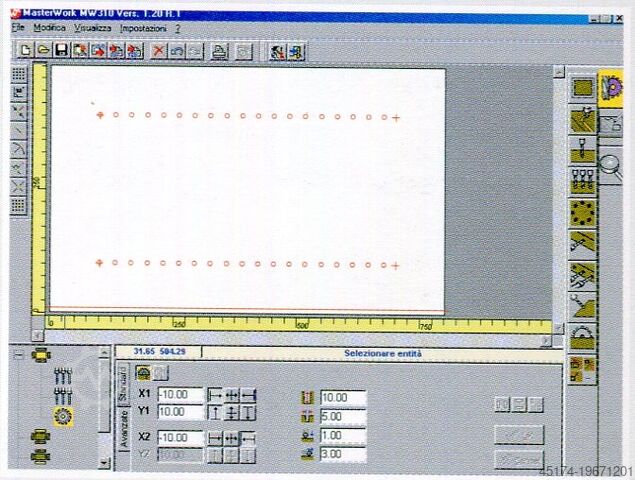

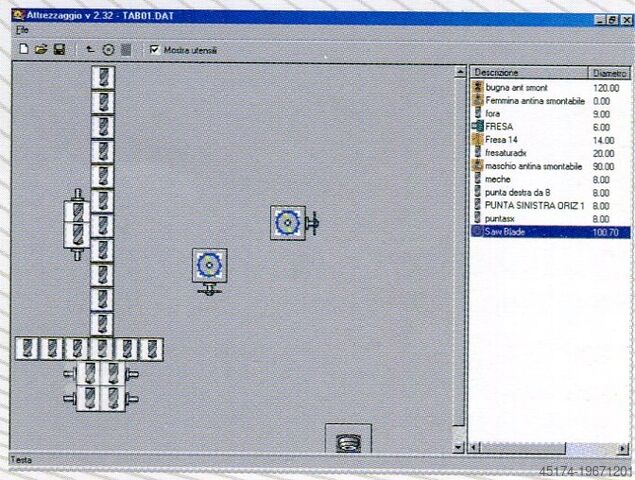

ПО MASTERWORK: фирменное ПО Masterwood для автоматической отрисовки и программирования — оптимизация циклов сверления и раскроя.

Технические характеристики:
Ход осей X-Y-Z, мм: 1670-1330-87
Hjc Ed Dsw Emgbjdcjfl
Макс. скорость перемещения по осям X-Y-Z, м/мин: 25-50-25
Рабочий диапазон: ширина мин/макс, мм — 80/1000; длина мин, мм — 250; длина макс — не ограничена; толщина мин/макс, мм — 10/60

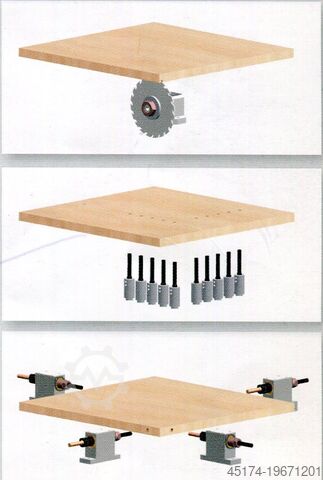

Сверлильная головка: 5 независимых вертикальных шпинделей по оси X; 5 независимых вертикальных шпинделей по оси Y; 2 двойных горизонтальных шпинделя по оси X; 1 двойной горизонтальный шпиндель по оси Y
Расстояние между шпинделями (шаг): 32 мм
Мощность двигателя: 1,7 кВт
Скорость вращения шпинделей: 4000 об/мин
Пильный узел — мотор: 1,7 кВт; диаметр диска: 125 мм; 4000 об/мин
Рабочее давление воздуха: 7/8 бар
Габаритные размеры, мм: 2400 x 1990 x 1600 (высота)
Вес, кг: 1300
