Обрабатывающий центр шириной 1300 мм Gannomat Protec 0571A132B

Описание

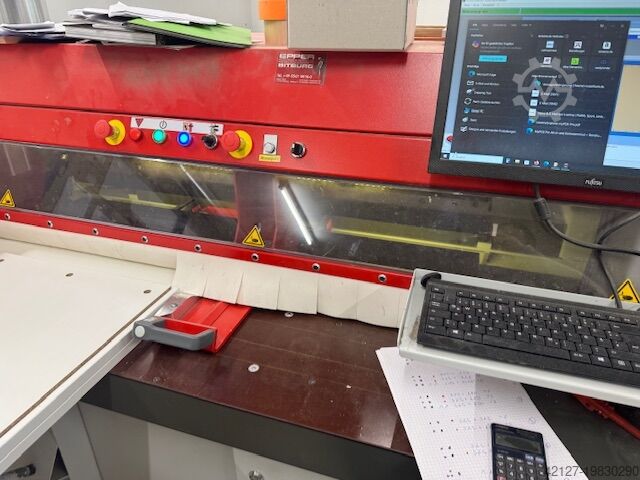

ОБРАБАТЫВАЮЩИЙ ЦЕНТР
GANNOMAT "PROTEC 0571", рабочая ширина 1300 мм
Сверление, пазование, фрезерование
Базовая машина в стандартной комплектации согласно прайс-листу 01/19/D:
Подробные технические характеристики см. в техническом паспорте на PROTEC тип 0571
-
Обрабатывающий агрегат включает:
PowerBlock с 21 шпинделем и 1 пазовой пилой (BK 1341)
- 13 вертикальных сверлильных шпинделей
- 6 горизонтальных сверлильных шпинделей по Y
- 2 горизонтальных сверлильных шпинделя по X
- 1 агрегат для прорезки пазов по Y
4-я сверлильная ось по Y
-
Фрезерный агрегат Profit F3 HSK63F с 3-позиционным магазином для автоматической смены инструмента, двигатель 5,5 кВт (S1), 1000-20000 об/мин, с частотным преобразователем, реверсивный ход, инструментальный держатель HSK63F с цангой 462E, длина фрезы до 130 мм.
-
ВКЛЮЧАЯ ОПЦИЮ:
Дополнительное устройство безопасности с ламельной шторой для обработки системой Lamello P.
Требуется для горизонтального фрезерования системы Lamello P с пазовым фрезером Ø 100,4 x 7 x 30 мм.
-
Размеры и веса обрабатываемых деталей:
- Ширина детали (X): мин. 60 мм / макс. 1300 мм
- Толщина детали (Z): мин. 6 мм / макс. 60 мм
- Длина детали (Y): мин. 263 мм в режиме прохода,
макс. 5600 мм — программируемая длина детали в ПО
- Вес детали: макс. 75 кг
-
Подключение воздуха: 7 бар

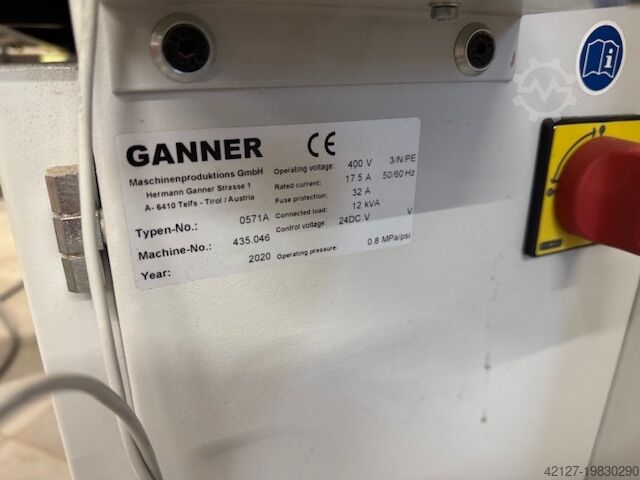

Зав. номер: 435.046
Электропитание: (400В, 3Ф, 50Гц, (12кВА, 17,5А)

- Устройство противодавления сверху на рабочую ширину 1300 мм
- Роликовый стол 765 мм (ось Y), складной, для передней части станка, ширина 500 мм
- Роликовый стол 765 мм (ось Y), складной, для задней части станка, ширина 500 мм
- Вспомогательный упор 600 мм с интегрированными роликами для роликовых столов
- Распределитель вытяжки Ø160 мм / Ø80-80-80 мм, шаг 196 мм

- Документация на немецком языке:
Инструкция по эксплуатации: НЕМЕЦКИЙ
Hfjcsw Sguws Ed Ddcol
Инструкция по программированию: НЕМЕЦКИЙ
Программное обеспечение оператора: НЕМЕЦКИЙ
Операционная система: АНГЛИЙСКИЙ
Клавиатура: НЕМЕЦКАЯ

Местонахождение: со склада 54634 Битбург
- в наличии, немедленная отгрузка -
