Обрабатывающий центр SCM ACCORD 40 FX , BRC ,MACH5, Windows equip

Описание

ЧПУ - ACCORD 40 FX
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СТАНКА:
- рабочая зона X - Y = 5020 x 1680 мм
Автоматическая смазка.
Маятниковая обработка.
Кондиционируемый шкаф управления.
XILOG MAESTRO
Телесервис.

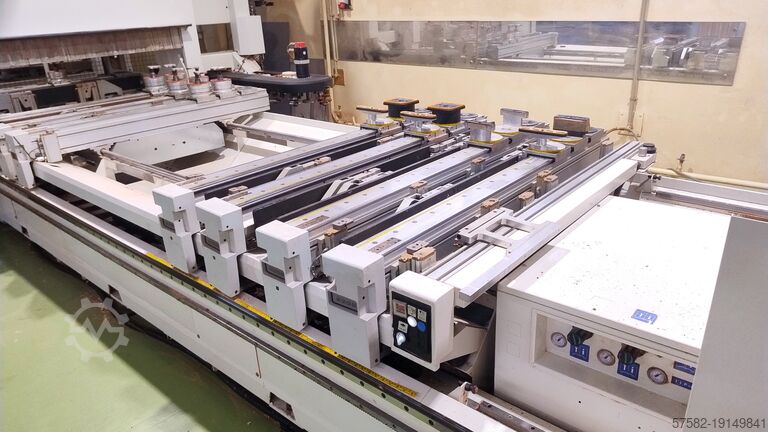

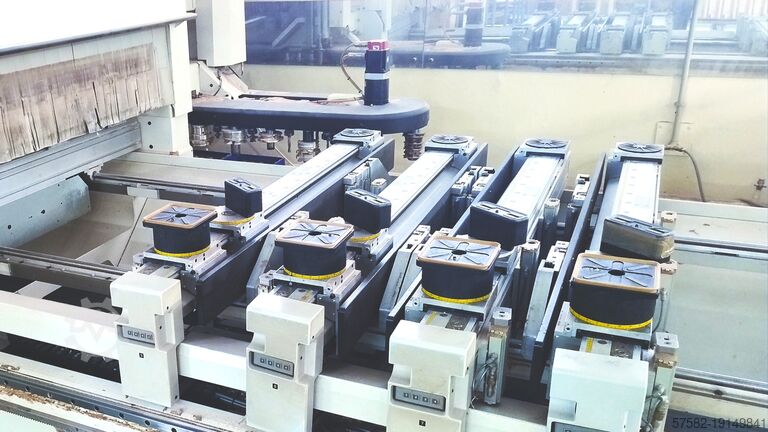

8 автоматически позиционируемых опор рабочего стола FX MATIC L=1600
Ncec R Nc Ijwkqavefnju
Включает:
- 2 фиксированные боковые опоры основания
- 8 опор с приводами оси X

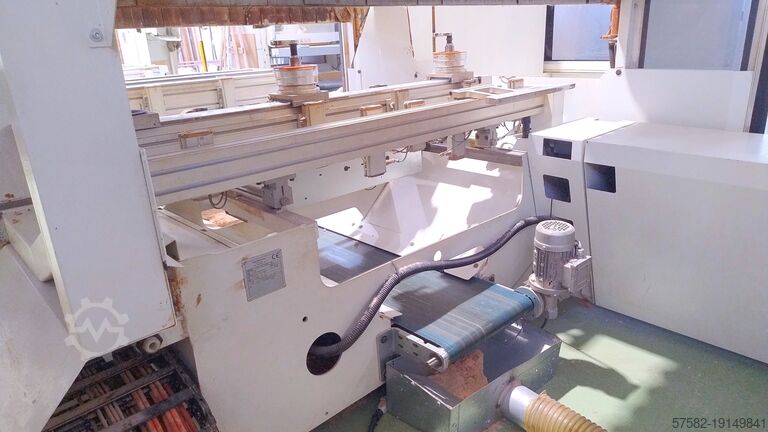

- приводной ленточный конвейер для удаления отходов из внутренней части стола
Каждая опора оснащена:
- 3 приводными тележками для установки пневматических зажимов и присосок
- чистящими насадками для каждой подвижной тележки
- пневматической блокировкой/разблокировкой, позволяющей быстро заменять зажимы и присоски
- подготовкой для полос, облегчающих загрузку и выгрузку
- подготовкой для установки дополнительного упора
Вакуумная система зажима для элементов с 2 независимыми рабочими полями.
Передний и задний ряд упоров H=110

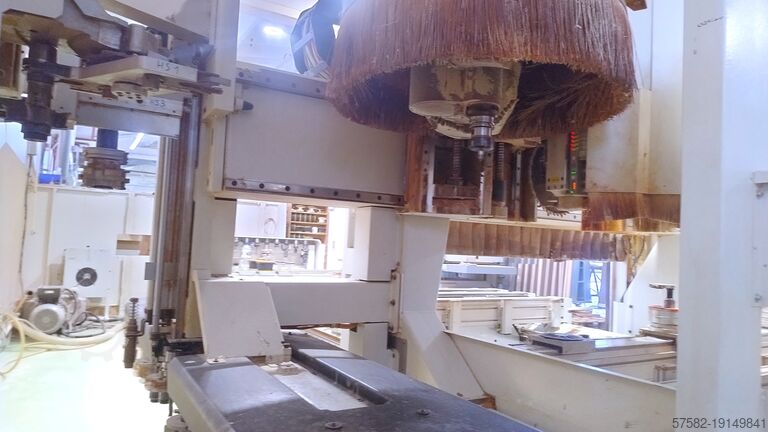

5-осевой шпиндель MAXI PRISMA T
- держатель HSK 63E
- правое/левое вращение
- мощность: 13 кВт
- вращение от 600 до 18 000 об/мин
- инвертор 15 кВт
- жидкостное охлаждение
- система блокировки TTS
Направляющая отходов на электрошпинделе
Продувочное сопло для инструмента
Измерение длины инструмента
Подготовка для пневматических зажимов
BRC - Дополнительная сверлильно-фрезерная обрабатывающая головка
Пила
- диаметр пилы 300 мм
- вращение 4500 об/мин
1 вертикальный зажим ER25 для фрезы
- глубина обработки 60 мм
- вращение 18 000 об/мин
3 вертикальных независимых зажима M10 для сверл, расстояние 32 мм
- глубина обработки 50 мм
- скорость 8000 об/мин
3 вертикальных независимых крепления сверл M10, расстояние 21,5 мм для
проделывания отверстий под ручку
- глубина обработки 50 мм
- скорость 8000 об/мин
2 горизонтальных независимых крепления (по 1 с каждой стороны) ER25 для фрезы
- глубина обработки 1x115 и 1x75 мм
- скорость 18000 об/мин
4 горизонтальных независимых крепления (по 2 с каждой стороны) крепления сверл M10
- глубина обработки 75 мм
- скорость 8000 об/мин

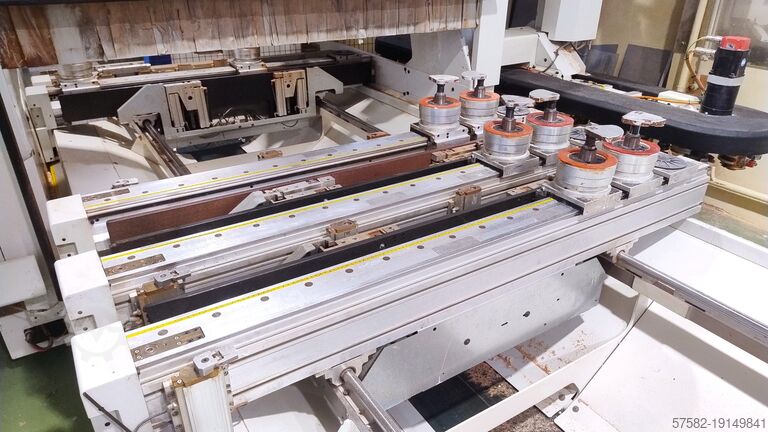

Оконное оборудование в левом поле
Оборудование рабочего стола, позволяющее обрабатывать линейные и дуговые элементы
окон:
- 9 пневматических зажимов H=110 мм
- 1 базовый упор H=110 мм на левой неподвижной опоре для базовых дуг
- 7 базовых боковых упоров H=110 на опорах
- 1 лазер в качестве основания для дуговых элементов по оси X
Опоры облегчают загрузку/выгрузку
Вакуумный насос производительностью 250 м 3 /ч

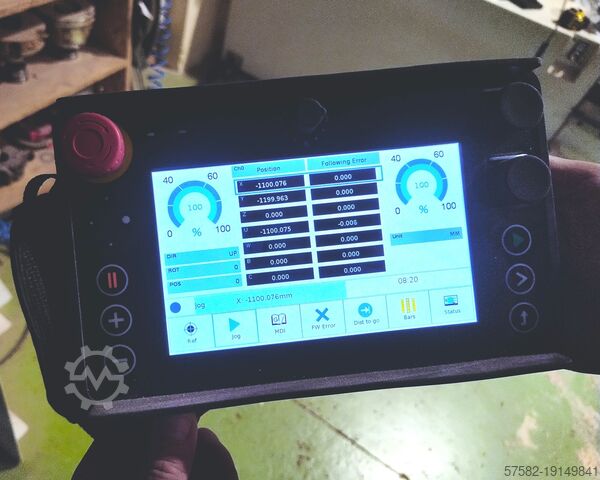

Переносная консоль TECPAD
Система безопасности PRO-SPEED
Система безопасности, обеспечивающая быстрые перемещения станка.
Ось хода:
X=90 м/мин
Y=90 м/мин
Z=30 м/мин
SAV€NERGY для вакуумного насоса
TR-10 — инструментальный магазин, установленный на столе -10 позиций

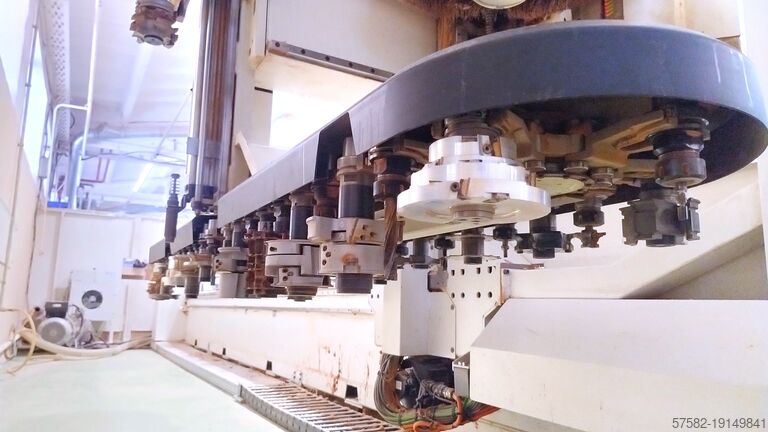

TRC 48 — инструментальный магазин
Установлен в задней части подвижного портала.
- 48 позиций инструмента (без держателей)
- расстояние между осями: 104 мм
- макс. диаметр инструмента: 350 мм
- макс. нагрузка на одно место: 10 кг
- общий вес инструментов на складе: 250 кг
MACH 5 — система, позволяющая менять инструмент за 5 с.
Год выпуска машины - 2013
Машина находится в постоянном использовании - будет доступна с июля
Приглашаем заинтересованных лиц осмотреть ее в процессе эксплуатации
Куплена новой у авторизованного представителя SCM в Польше и обслуживалась авторизованным сервисом SCM в течение всего срока эксплуатации
В стоимость машины входит подготовка к транспортировке сервисом SCM и загрузка этой машины
Пленка была немного ускорена
