Обрабатывающий центр с ЧПУ WINTER ROUTERMAX NESTING 2130 DELUXE

Описание

Размеры (длина/ширина/высота) 8800x2900x2100 мм
Вес 6500 кг.
Общая потребляемая мощность 18-36 кВт

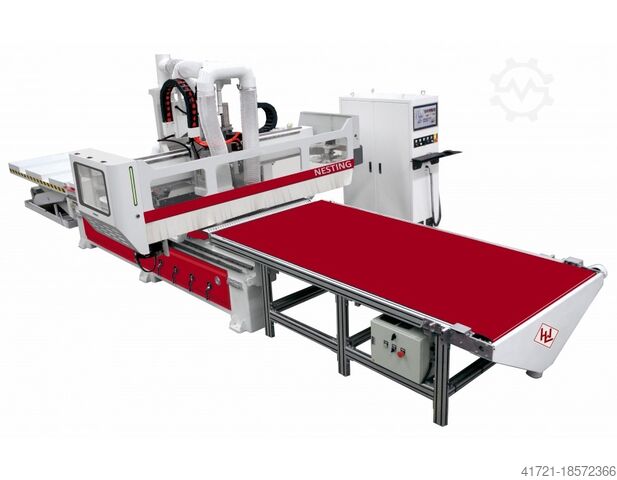

Обрабатывающий центр с ЧПУ ROUTERMAX NESTING 2130 DELUXE
- Диапазон перемещения по оси X 2900 мм
- Диапазон перемещения по оси Y 2160 мм
- Диапазон перемещения по оси Z 200 мм
- Рабочая зона по оси X 2850 мм
- Рабочая зона по оси Y 2130 мм
- Рабочая зона Z - ось 70 мм
- Скорость загрузки и выгрузки 15 м/мин

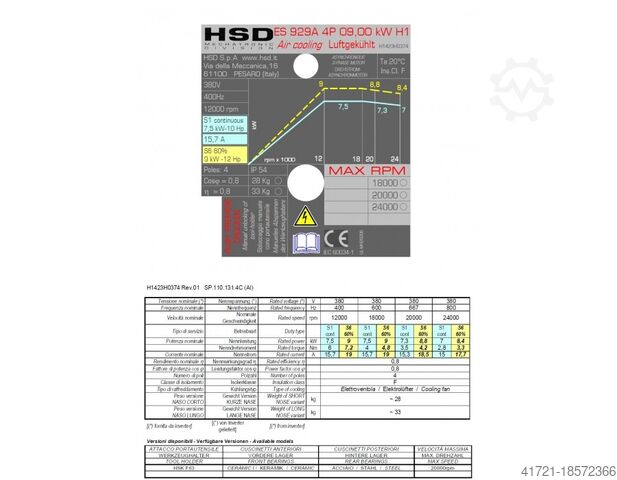

- Фрезерный шпиндель с воздушным охлаждением HSD / Италия 9,6 кВт HSK 63 (опция 11 кВт HSK 63F)
- Скорость вращения шпинделя непрерывно 24 000 об/мин
- Устройство смены инструмента, 8-позиционная карусель, передвижное

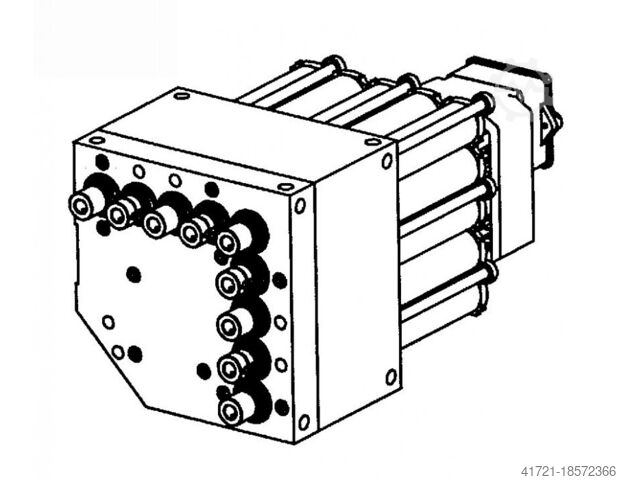

- Буровая установка ВЕРТИКАЛЬНАЯ 5+4 FAM / Итальянская
- 5 шпинделей в направлении Y, расстояние сверления 32 мм
- 5 шпинделей в направлении X, расстояние сверления 32 мм
- Система перемещения (оси X и Y) реечный привод
- Система перемещения (ось Z) шариковый винт
- Ходовые двигатели Серводвигатели переменного тока YASKAWA
- высокоточные линейные направляющие THK с долговременной смазкой по осям X, Y, Z
- привод коробки передач SHIMPO
- макс. скорость движения 80 м/мин
- макс. рабочая скорость 25 м/мин
- Точность обработки 0,05 мм
- Вакуумный решетчатый стол с 4 секциями

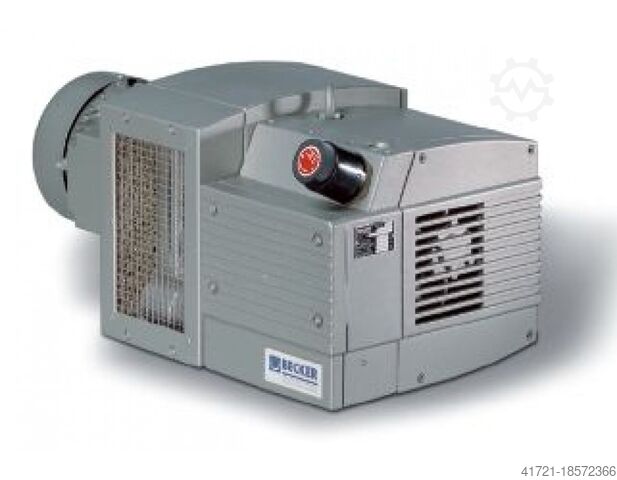

- Вакуумный насос BECKER сухого хода, с воздушным охлаждением, 2 x 129 м3/ч = 258 м3/ч
- Позиционирование заготовки, пневматически опускаемые упоры по 2 по осям X и Y

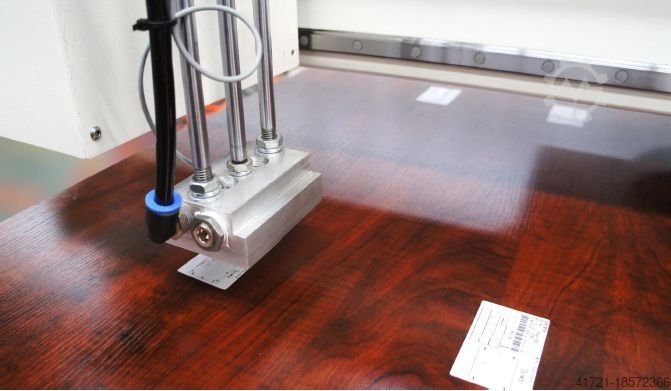

- Датчик длины инструмента
- Программное обеспечение CAD/CAM EXICAM
- контроль OSAY
- Интерфейс Ethernet/USB/CompactFlash Card
- Регулирование световых барьеров безопасности в соответствии с EN 848-3
(Опционально в зависимости от условий установки на месте)
- Загрузка с помощью гидравлического ножничного подъемного стола
Заготовка крепится к порталу с помощью вакуумных присосок и
Ножничный подъемный стол втянут в машину.
После раскладки материал выталкивается на конвейерную ленту толкателем.
таблицы депортации.
- Электрическое подключение 3 фазы 400 В, 50 Гц
- Рабочая температура окружающей среды 0-45°C
- Размеры: ширина прибл. 2900 мм
- Размеры длина прибл. 8800 мм
- Общий вес ок. 6500 кг
