Обрабатывающий центр с ЧПУ WINTER PTP-1230 DELUXE

Описание

Размеры (длина/ширина/высота) 3800x2100x2100 мм
Вес 3500 кг.
Общая потребляемая мощность 13 кВт
Обрабатывающий центр с ЧПУ PTP-1230 DELUXE
- Диапазон перемещения по оси X 1640 мм
- Диапазон перемещения по оси Y 3400 мм
- Диапазон перемещения по оси Z 250 мм
- Рабочая зона по оси X 1240 мм
- Рабочая зона по оси Y 3060 мм
- Рабочая зона по оси Z 100 мм
- Система перемещения (оси X и Y) реечный привод
- Система перемещения (ось Z) шариковый винт
- Двигатели хода Серводвигатели переменного тока YASKAWA M-III
- Фрезерный шпиндель с воздушным охлаждением HSD / Италия 9,5 кВт, HSK 63 F
- Скорость вращения шпинделя непрерывно 24 000 об/мин
- Устройство смены инструмента, 8-позиционная карусель, передвижное
- Сверлильный агрегат с 9 вертикальными шпинделями + 6 горизонтальными шпинделями + пазовый пильный агрегат
- привод коробки передач SHIMPO
- макс. скорость движения 45 м/мин
- макс. рабочая скорость 20 м/мин
- Точность обработки 0,05 мм

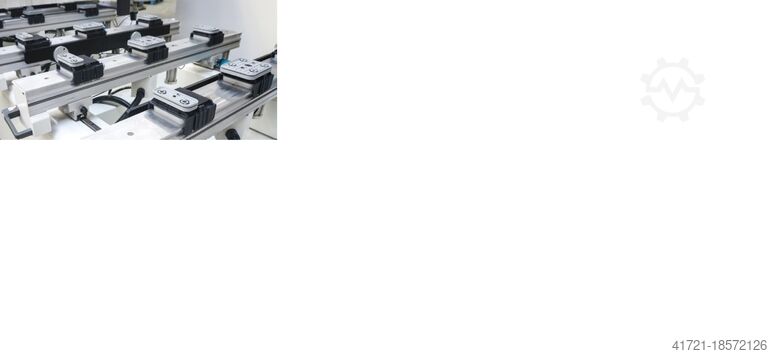

- Консольный стол с легко позиционируемыми вакуумными присосками (SCHMALZ)
и опускаемые боковые упоры заготовки

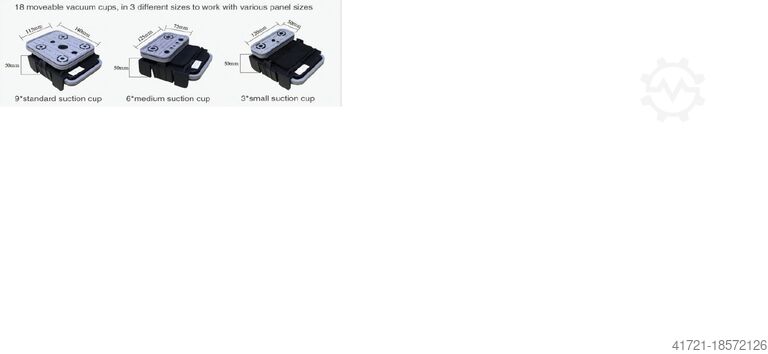

- 6 траверс с 18 вакуумными присосками SCHMALZ
- 9 шт. VCBL-K1 140*115*50 мм
- 6 шт. VCBL-K1 125*75*50 мм
- 3 шт VCBL-K1 125*50*50 мм

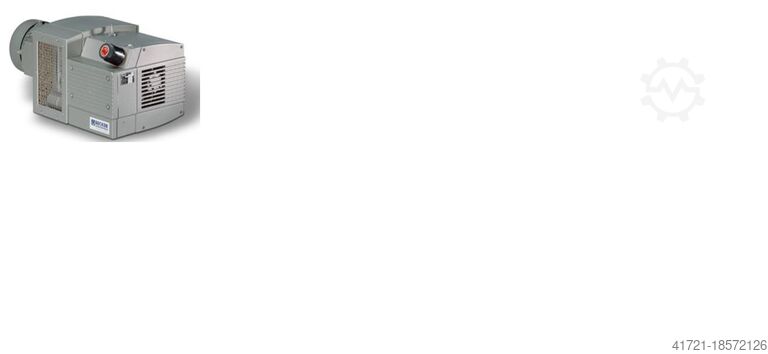

- Вакуумный насос BECKER 4,0 кВт, сухой ход, воздушное охлаждение, производительность 129 м3/ч
- Позиционирование заготовки по осям X и Y, пневматически опускаемые упоры
- автоматический датчик длины инструмента

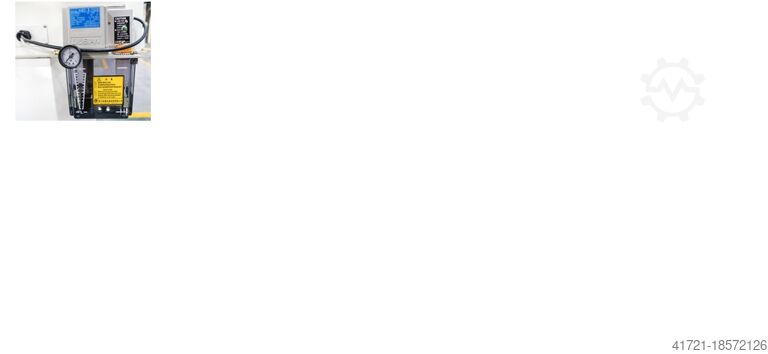

- автоматический смазочный насос
- Программное обеспечение CAD/CAM EXICAM (на английском языке)
- Управление OSAI / Италия
- Интерфейс Ethernet/USB/CompactFlash Card
- Электрическое подключение 3 фазы 400 В, 50 Гц
- Рабочая температура окружающей среды 0-45°C
- Габариты ширина 2100 мм
- Габариты длина 3800 мм
Ncoc R Ncjv A E I Te Ifnju
- Вес 3500 кг
