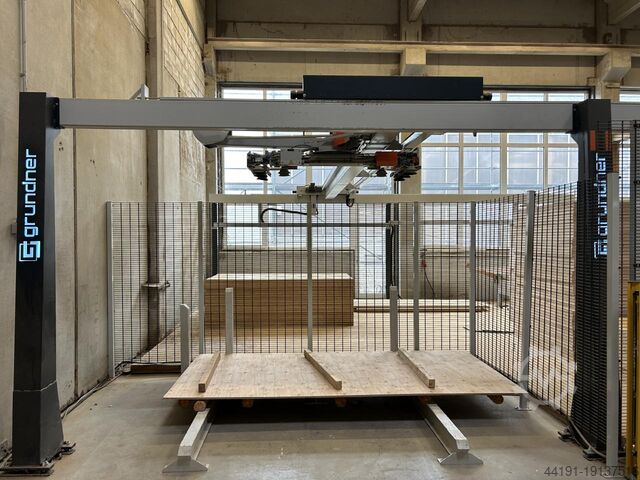

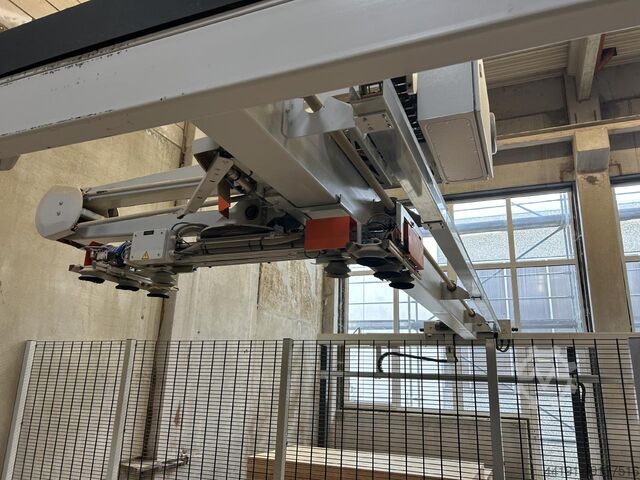

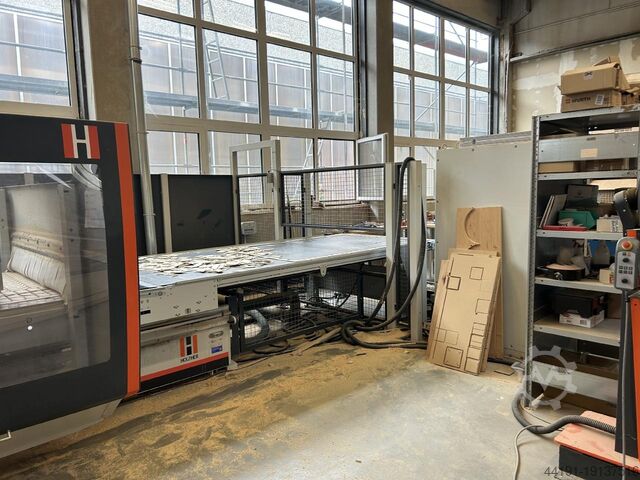

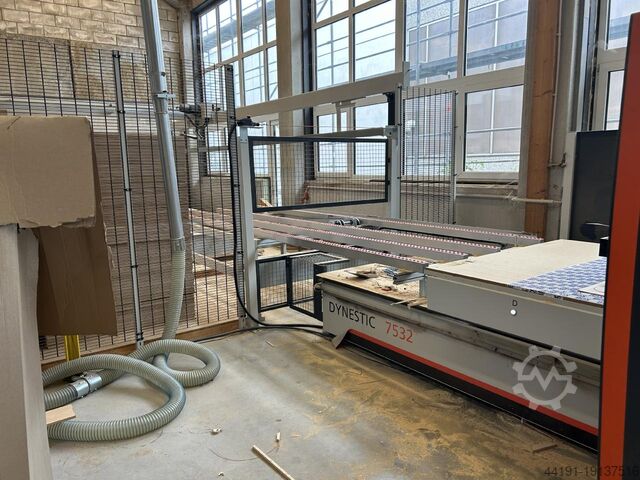

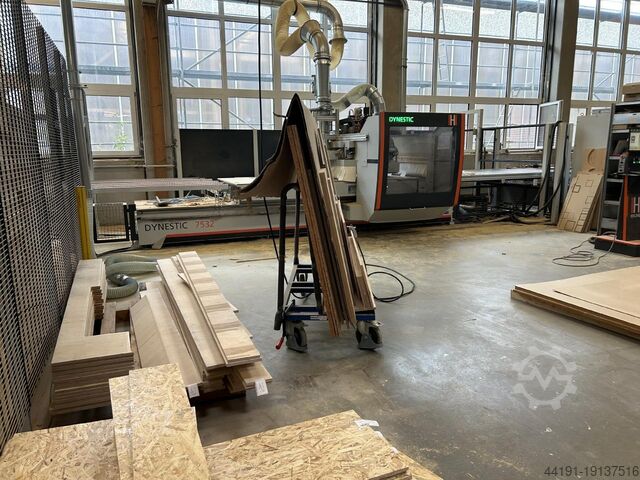

Обрабатывающий центр с ЧПУ и накопителем пластин Holz-Her Dynestic 7532 10.5 automatic mit Store-Master 511

Описание

Подержанная машина

Год выпуска: 2019

Базовая машина – DYNESTIC 7532-10.5 Automatic

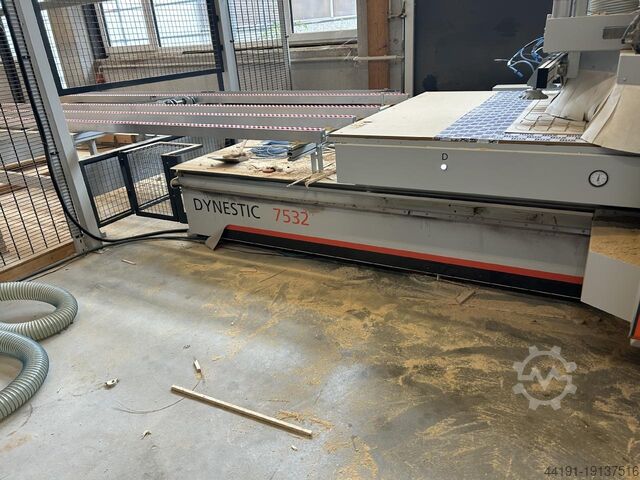

Стол Dynestic
Для классической обработки типом nesting с износостойкой пластиной
Длина обработки: 3100 мм
Станина сварной конструкции
с шлифованными и закалёнными призматическими направляющими для портального суппорта,
агрегатной головы и консолей
Портальный суппорт (конструкция Gantry)
Косозубая реечная передача по осям X и Y,
шарико-винтовая передача по оси Z для высокой точности позиционирования

Технические данные:
Обрабатываемые размеры:
Максимальная площадь заготовки на nesting-столе:
X = 3100 мм Y = 1560 мм
Максимальные ходы
X = 4695 мм
Y = 2100 мм
Z = 293 мм
Максимальная высота прохода Dynestic-стола
Z = 100 мм
от поверхности стола (без износостойкой пластины)
Максимальная программируемая скорость:
Векторная скорость: 128,0 м/мин
X = 80 м/мин, Y = 100 м/мин, Z = 25 м/мин

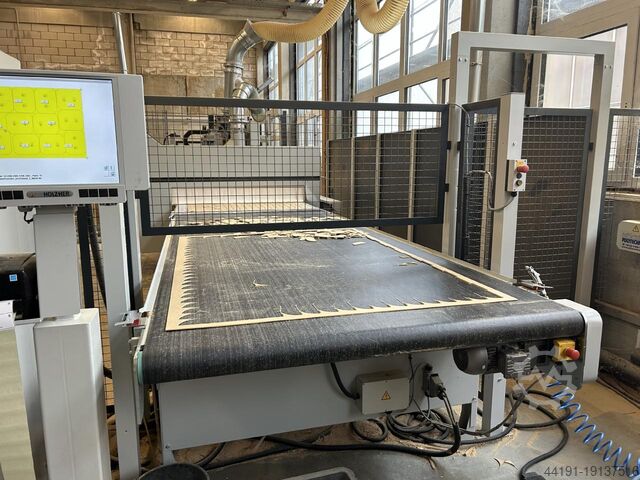

Стол Dynestic
Жёсткий, сплошной рабочий стол с разметкой,
сплошными пазами по осям X и Y,
шаг пазов 50 мм
с 25-метровым уплотнительным шнуром для фиксации износостойкой пластины

Вакуумные зоны
Одноконтурная вакуумная система

Сверлильный агрегат 7877, 19 шпинделей
Мощность привода: 1,7 кВт
13 вертикальных шпинделей с индивидуальным управлением
Размещение в форме буквы «U»
5+4 по оси X и 4 по оси Y
Шаг 32 мм
Максимальный диаметр сверла: 35 мм
Hec Edjwka Upe Ddcjfl
Общая длина сверла: 70 мм от места крепления (зависит от толщины плиты)
Ход шпинделя: 70 мм
Направление вращения: попеременно вправо/влево
n(макс.) 1000 – 4400 об/мин, плавная регулировка
Крепление: резьба M10 – посадка 11 мм
Без инструмента и держателя

6 горизонтальных шпинделей
2 двойных сверлильных шпинделя по оси X
1 двойной сверлильный шпиндель по оси Y
Крепление: резьба M10, посадка 11 мм
Максимальная общая длина сверла 63 мм от места крепления
Без инструмента и держателя

Фрезерный агрегат 7842
Мощность: 12,0 кВт (S6)
n(макс.) = 1000 – 24000 об/мин, плавная регулировка
Максимальная мощность при 12000 – 24000 об/мин
Охлаждение воздушное
С системой быстрой смены инструмента HSK-F 63
С правосторонней резьбовой гайкой (для правосторонних инструментов)
С патроном с цангой и хвостовиком HSK
Керамические гибридные подшипники
Максимальный вес инструмента: 6 кг (включая держатель)
Инструменты: фрезерные и шлифовальные, макс. Ø 160 мм

Защитный кожух по стандарту CE
Ограждение с боковой и задней стороны

Вакуумный насос 500 м³/ч, сухого типа
Безопасность оператора – световые барьеры
в передней зоне машины

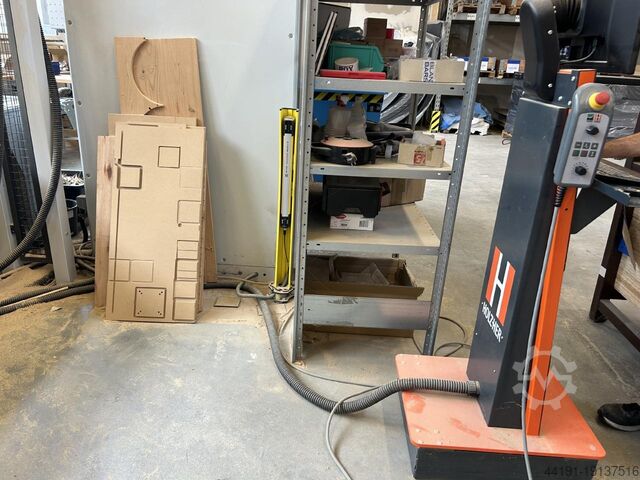

Ручной пульт управления для дистанционного контроля машины
с функциями:
> Старт/стоп программы обработки
> Регулировка скорости обработочных циклов
> Кнопка сброса
> Ручная подача/быстрый ход по всем осям
> Аварийная остановка (NOT-AUS)

CAMPUS V7 CAD/CAM программное обеспечение, 1 машинная лицензия
Включает:
1. CAMPUS NC-HOPS
2. CAMPUS MT-Manager
3. CAMPUS Workcenter
4. CAMPUS DXF-интерфейс

CAMPUS NC-HOPS
Графическая система вариантов с WOP и CAD/CAM-функциями для создания
вариантов деталей с использованием макросов

Автоматическая централизованная смазка
Автоматическая смазка по заданным интервалам
Дополнительная защита от пыли благодаря избыточному давлению в каждом кареточном узле
Одновременная смазка:
всех линейных направляющих по осям X, Y и Z,
всех шарико-винтовых передач по осям Y и Z
всех направляющих фрезерного шпинделя.
