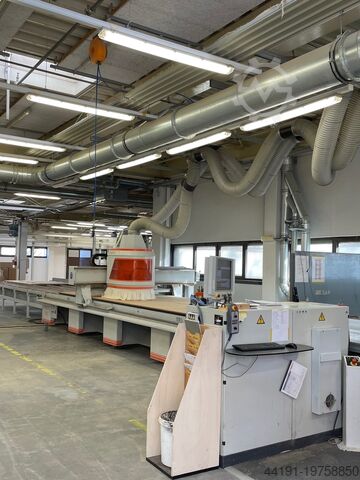

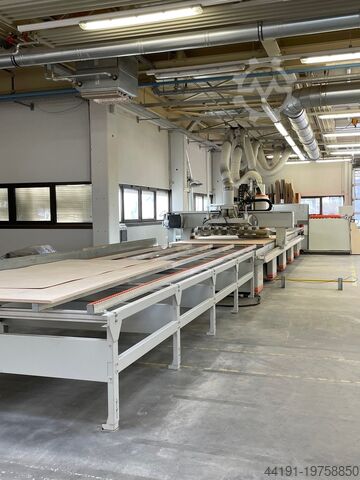

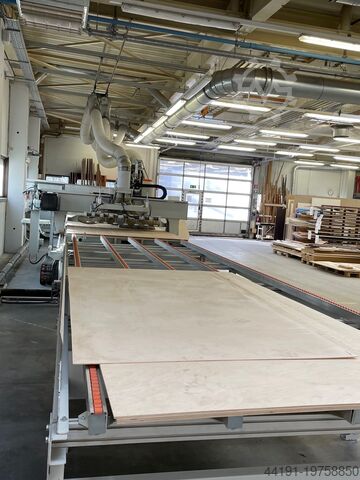

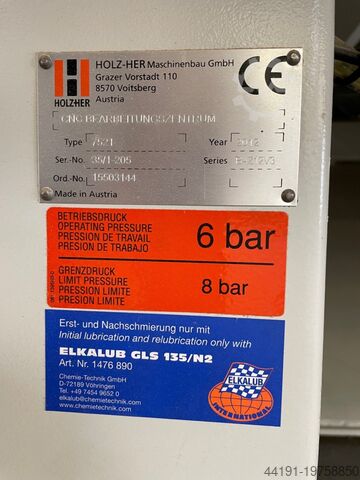

Обрабатывающий центр с ЧПУ и автоматизацией Holz-Her Dynestic 7521

Описание

Подержанная машина

Год выпуска: 2012

Базовая машина – Dynestic 7521 20.6 Dynestic-стол
Для классической работы по технологии nesting с износостойкой плитой
Длина обработки: 6250 мм
(В DYNESTIC 20.6 уже включён дополнительный 4-й упор по оси Y)
Корпус машины сварной конструкции
с шлифованными и закалёнными призматическими направляющими для портала,
агрегатной головки и консолей
Портал в исполнении Gantry
Шестерённая рейка с косым зубом по осям X и Y,
шариковинтовая пара по оси Z для точного позиционирования
Технические данные:

Технические данные относятся к модели DYNESTIC 7521 - 20.6.
Пожалуйста, обратитесь к соответствующим техническим паспортам.

Габариты обработки:
Максимальный размер заготовки для обработки по контуру:
X = 6250 мм
Y = 2100 мм

Максимальные ходы по осям:
X = 7360 мм
Y = 2720 мм
Z = 325 мм

Максимальная высота прохода Dynestic-стола:
Z = 1-й уровень 318 мм / 2-й уровень 418 мм
от поверхности стола (без инструмента, без держателя)

Максимальная программируемая скорость:
Векторная скорость: 128,0 м/мин
X = 80 м/мин, Y = 100 м/мин, Z = 25 м/мин

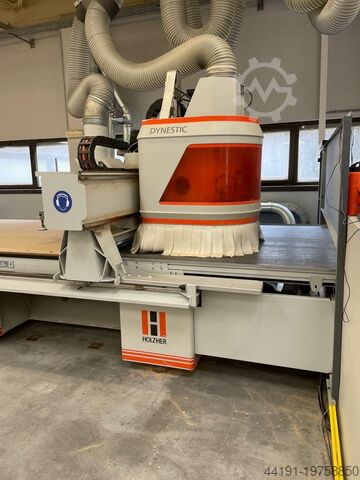

4-уровневая вытяжная головка
с пневматической регулировкой высоты и смотровым окном

Напряжение 400 В, 50/60 Гц

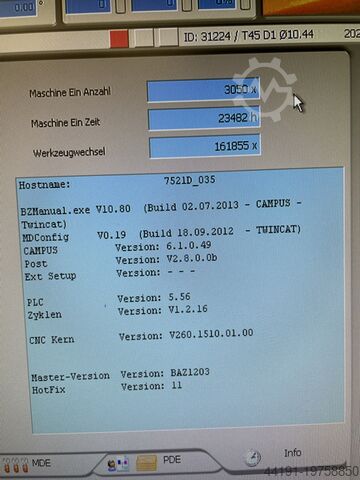

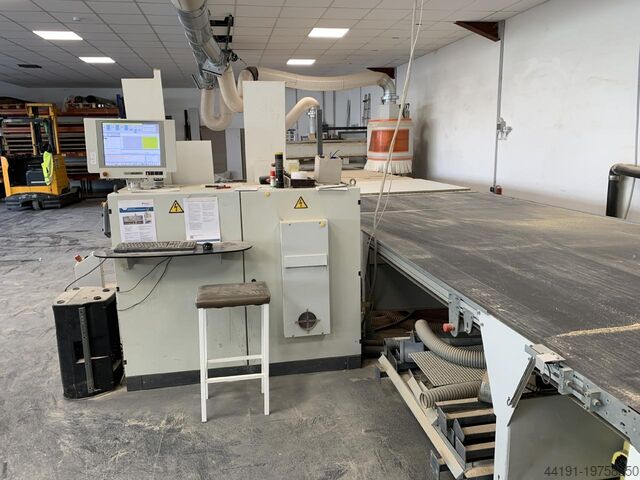

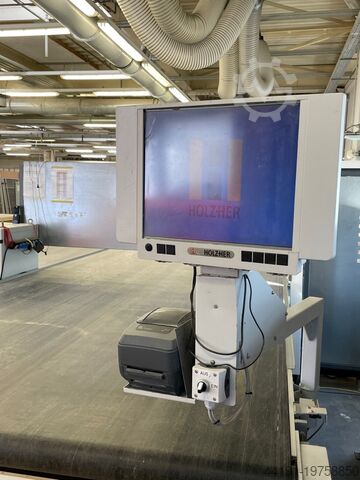

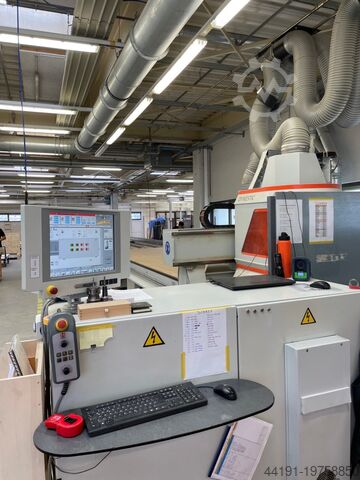

УПРАВЛЕНИЕ:
Двухъядерный процессор
Операционная система Windows XP
Жёсткий диск 80 ГБ / ОЗУ 1 ГБ
RJ45 сетевой интерфейс 10/100 Base-T Fast Ethernet
Клавиатура US и оптическая мышь Microsoft IntelliEye
CD-ROM / CD-RW привод (CD-рекордер)
Удалённое обслуживание
Встроенная сетевая карта для передачи управляющих и программных данных.
Передача данных осуществляется через высокоскоростное интернет-подключение
Требование: подключение к высокоскоростному интернету у станка.

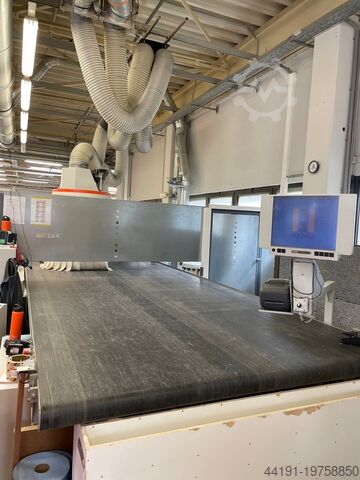

Стол Dynestic
Жёсткий, сплошной рабочий стол с координатной разметкой,
сплошными Т-образными пазами по осям X и Y,
Шаг пазов 50 мм
с 25 м уплотнительного шнура для закрепления износостойкой плиты
1 рабочая зона с прижимными/упорными планками
Высота 30 мм, пневматически опускается
Hscew I U Ecs Ed Ddcefl
По 2 прижимные планки в направлении Y и 1 упор в направлении X справа
(от лицевой стороны машины)

Вакуумные зоны
1-контурная вакуумная система

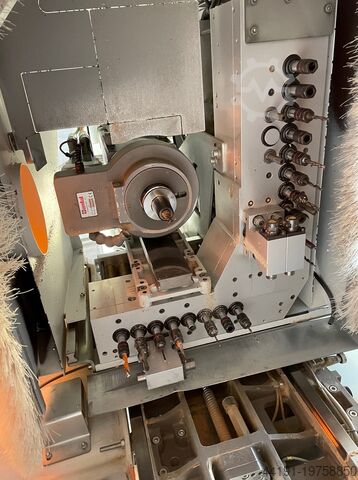

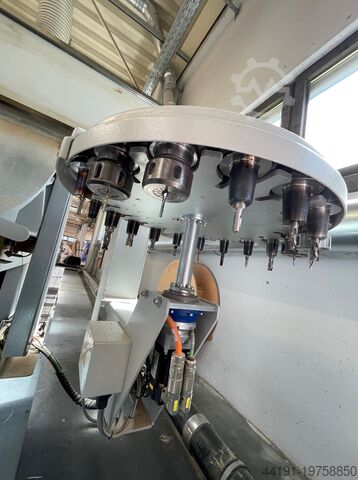

Сверлильный агрегат 7976, 24 шпинделя
Мощность привода 3,0 кВт
18 вертикальных шпинделей, выборочно задействуемых
Расположение Г-образно: 10 по оси X и 8 по оси Y
Шаг 32 мм
Макс. диаметр сверла: 35 мм
Общая длина сверла: 70 мм от крепёжного конца (в зависимости от толщины плиты)
Вылет шпинделя: 70 мм
Направление вращения: чередуется право-/лево
n(макс.) 1000 - 5710 мин-1, бесступенчато регулируется
Крепление: резьба M10, посадочное место 11 мм
без инструмента, без держателя

6 горизонтальных шпинделей
2 двойных сверлильных шпинделя по X
(расстояние 32 мм между 1-м и 2-м горизонтальными сверлильными шпинделями)
1 двойной сверлильный шпиндель по Y
Крепление: резьба M10, посадочное место 11 мм
Макс. общая длина сверла 70 мм от крепёжного конца
без инструмента, без держателя

Свободное место 1 для:
Опционального двойного сверлильного шпинделя по X
или
Вертикального адаптера с двойной прижимной силой

Свободное место 2 для:
Опциональной пилы по X
или
Вертикального адаптера с двойной прижимной силой

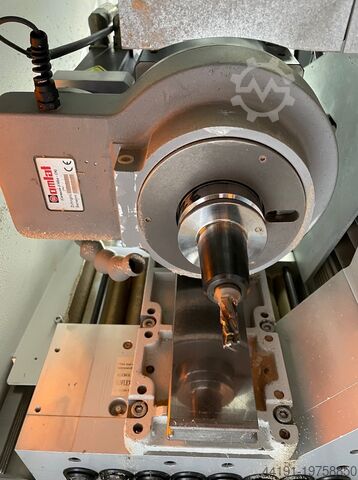

Фрезерный агрегат 7831, 2-ступенчатый
Мощность: 11,0 кВт (S6)
n(макс.) = 1000 - 24000 мин-1, бесступенчато регулируется, двухступенчатый ход подачи
максимальная мощность при 12000 мин-1 до 24000 мин-1
воздушное охлаждение
c HSK-F 63 держателем инструмента
с правосторонним
