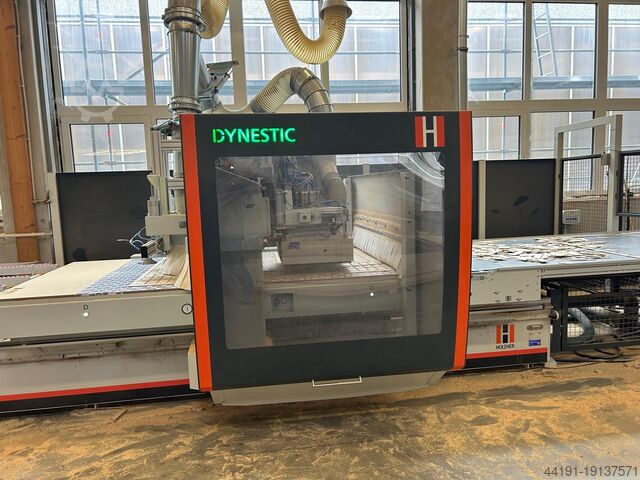

Обрабатывающий центр с ЧПУ Holz-Her Dynestic 7532 10.5 automatic

Описание

подержанная машина
построен в 2019 году
Базовая машина - DYNESTIC 7532-10.5 Автомат
Динетическая таблица
Для классической обработки методом вставки с износостойкой пластиной
длина обработки 3100 мм
рама машины сварной конструкции
с шлифованными и закаленными призматическими направляющими для подвижной колонны,
агрегатные головки и пульты
Подвижная колонна портального типа
Реечный привод, косозубые шестерни, в направлениях X и Y,
Шариковые винтовые шпиндели Z-направления для точного позиционирования
Технические данные:
Размеры обработки:
Макс. опорная поверхность на раскроечном столе:
X = 3100 мм Y = 1560 мм
Макс. расстояние поездки
Х = 4695 мм
Y = 2100 мм
Z = 293 мм
Макс. высота проезда Таблица DYNESTIC
Z = 100 мм
от верхнего края стола (без износостойкой пластины)
Максимальная программируемая скорость
Скорость вектора: 128,0 м/мин
X = 80 м/мин, Y = 100 м/мин, Z = 25 м/мин
Таблица ДИНЕСТИКА
Неподвижный стол для непрерывной обработки с сеткой деления,
непрерывные канавки в направлениях X и Y,
расстояние между канавками 50 мм
с 25 метрами уплотнительного шнура для зажима износостойкой пластины
вакуумные поля
1-контурная вакуумная система
сверлильный агрегат 7877, 19 шпинделей
мощность привода 1,7 кВт
13 вертикальных шпинделей могут быть вызваны индивидуально
Nscewkbbdj R Nc Ifnjcu
U-образное расположение
5+4 по оси X и 4 по оси Y
сетка 32 мм
Макс. диаметр сверла: 35 мм
Общая длина сверла: 70 мм от конца шурупа (в зависимости от толщины панели)
Ход выдвижения шпинделя: 70 мм
Направление вращения: по часовой стрелке/против часовой стрелки попеременно
n(макс.) 1000 - 4400 мин-1 плавно регулируемая
Крепление: резьба М 10 - размер 11 мм
без инструментов, без записи
6 горизонтальных шпинделей
2 двойных сверлильных шпинделя в направлении X
1 двойной сверлильный шпиндель в направлении Y
Крепление: резьба М 10, посадка 11 мм
Общая длина сверла макс. 63 мм от конца винта
без инструментов, без записи
фрезерный агрегат 7842,
Мощность: 12,0 кВт (S6)
n(макс.) = 1000 - 24000 мин-1 плавно регулируемая,
макс. мощность при 12000 мин-1 до 24000 мин-1
с воздушным охлаждением
с держателем инструмента HSK-F 63
с гайкой с правой резьбой (для правовращающихся инструментов)
с цанговым патроном с хвостовиком HSK
керамические шарикоподшипники (гибридные подшипники)
Вес инструмента макс. 6 кг (включая держатель)
Инструменты: Фрезерные и шлифовальные инструменты макс. Ø 160 мм
защитное покрытие согласно стандарту CE
защитное ограждение по бокам и сзади
Вакуумный насос 500 м³/ч сухой ход
Личная безопасность с помощью световых барьеров
в передней части машины
портативный блок управления для дистанционного управления машиной
со следующими рабочими функциями:
> Запустить/Остановить программу редактирования
> Регулирование скорости циклов обработки
> Кнопка сброса
> Ручная подача/ускоренный ход по всем осям
> АВАРИЙНАЯ ОСТАНОВКА
Программное обеспечение CAMPUS V7 CAD/CAM, лицензия на 1 машину
Состоит из:
1. КАМПУС NC-HOPS
2. Менеджер по МТ КАМПУСА
3. КАМПУС Рабочий центр
4. Интерфейс CAMPUS DXF
КАМПУС NC-HOPS
Графическая система вариантов со свойствами WOP и CAD/CAM для создания
варианты деталей с макротехнологией
Автоматическая центральная смазка
Автоматическая смазка в соответствии с заданными интервалами смазки
Дополнительная защита от пыли за счет избыточного давления в каждой направляющей каретке
Одновременная смазка
для всех линейных направляющих в направлениях X, Y и Z,
для всех шариковых винтов в направлениях Y и Z
для всех фрезерных шпинделей
