Обрабатывающий центр COMEC MD TOP XL

Описание

ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ ДЛЯ ФРЕЗЕРОВКИ, СВЕРЛЕНИЯ И РАСКРОЯ С 4 УПРАВЛЯЕМЫМИ ОсяМИ, 3 ВЕРТИКАЛЬНЫМИ ЭЛЕКТРОШПИНДЕЛЯМИ И 1 ГОРИЗОНТАЛЬНЫМ ЭЛЕКТРОШПИНДЕЛЕМ

• Прочная монолитная станина из электросварных стальных листов.
• Номинальные рабочие ходы: X – 3350 мм; Y – 200 мм; Z – 180 мм
• Возможность работы в двух рабочих полях по 1500 мм каждое

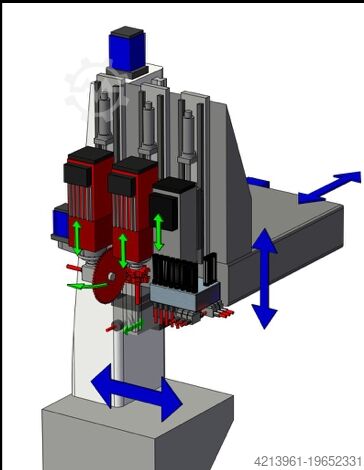

• Рабочая головка: управление по 3 осям с вертикальными и горизонтальным электрошпинделями. Линейная и круговая интерполяция по осям X, Y, Z.
• Скорость позиционирования осей: до 70 м/мин.
• Вертикальные электрошпиндели:
1 сверлильный шпиндель – 1,7 кВт / 4350 об/мин
Оборудован сверлильной головкой для последовательного сверления:
• 5 вертикальных шпинделей (шаг 32 мм)
• 3 горизонтальных двухвыходных шпинделя по оси Y (32 мм)
• 3 горизонтальных двухвыходных шпинделя по оси X (32 мм)
1 фрезерный/долбёжный шпиндель – 7,0 кВт / 12 000–18 000 об/мин
1 комбинированный шпиндель резки/фрезерования/сверления – 7,0 кВт / 8 000–12 000 об/мин
Многофункциональный агрегат
• Горизонтальный электрошпиндель:
1 фрезерный/долбёжный шпиндель – 5,6 кВт / 12 000–18 000 об/мин
Держатель инструмента: цанговый патрон ER32
• Рабочие столы: 4+4 упорные платформы для заготовок на регулируемых салазках, каждая оснащена:
4+4 вертикальными пневматическими прижимными цилиндрами
2+2 горизонтальными пневматическими прижимными цилиндрами
Hfocow D D Dnj Ed Ddcol
Фронтальными и боковыми упорами
• Система ЧПУ CAD-CAM: отдельный электрический шкаф с промышленным ПК (17'' сенсорный экран). Возможность подключения к сети
• Охранный кожух по периметру из панелей с фронтальной защитной дверью, автоматически управляемой и синхронизированной с циклом работы станка.
• Напряжение питания: 400 В / 50 Гц
